Regelung

6 Regelung

6.1 Bedien- und Anzeigeelemente

12
1 Hauptschalter mit Kontrollleuchte
2 Display zur Temperatur- und Parameteran-
zeige (Energiesparfunktion: Displaybe-
leuchtung schaltet 10 min nach dem
letzten Tastendruck ab)
3 Leuchte für Kollektortemperatur-Anzeige
4 Leuchte für Solar-Vorlauftemperatur und
Durchflussmessung (FLS)
5 Leuchte für Speichertemperatur-Anzeige
6 Leuchte für Solar-Rücklauftemperatur- An-
zeige

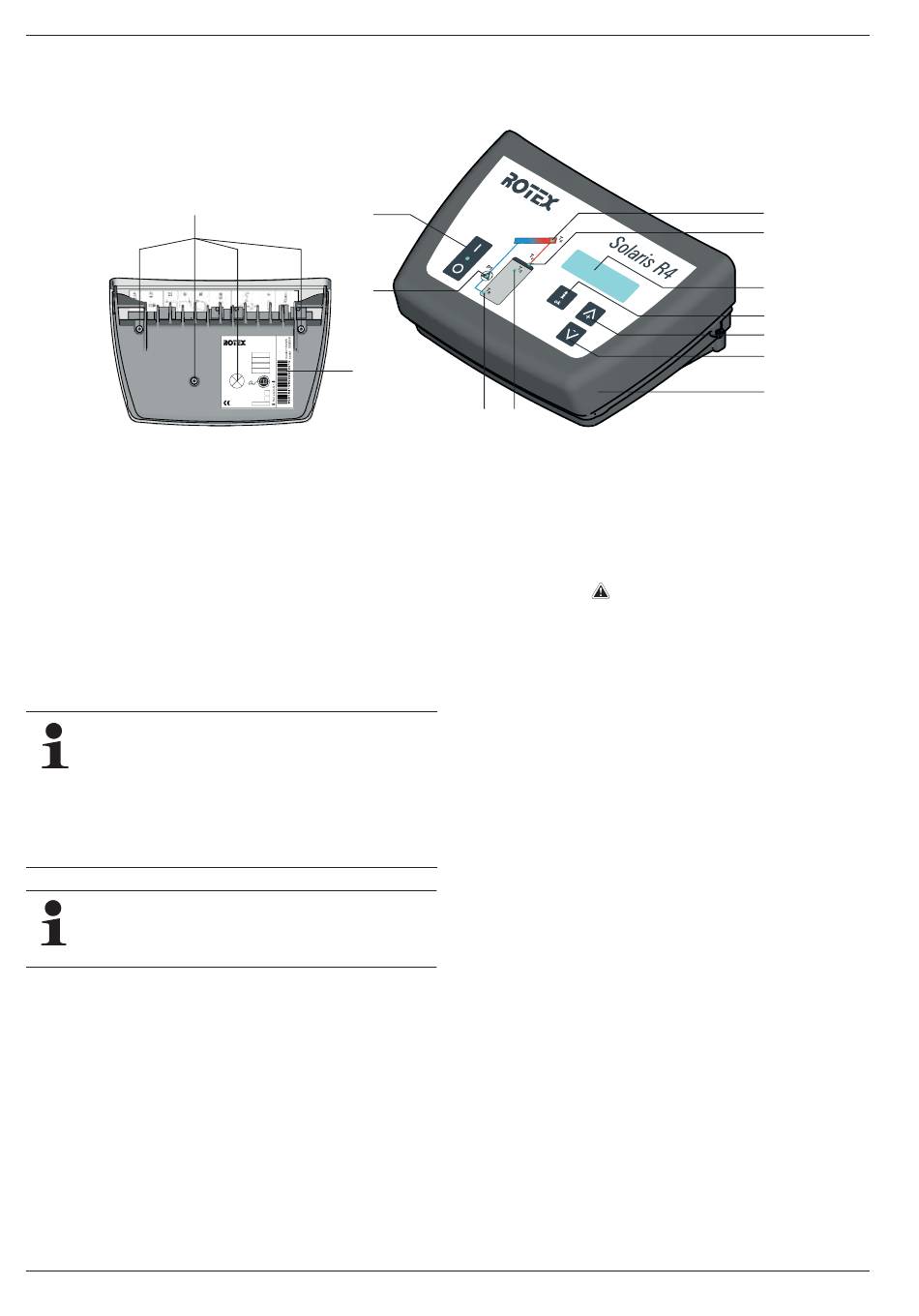

Bild 6-1 Bedien- und Anzeigeelemente

6.2 Funktionsweise der Regelung

Aufgrund ständiger Verbesserungen zum optimalen
Einsatz der Solaranlage wurde die Solaris R4-Re-
gelung mit einer Updatefunktion ausgestattet. Daher
sind einige, in diesem Kapitel beschriebenen Funk-
tionen nur für bestimmte Softwareversionen gültig. Diese Funk-
tionen sind gesondert durch Symbole gekennzeichnet.
Softwareupdates an der Solaris R4-Regelung dürfen nur durch
den ROTEX Servicetechniker durchgeführt werden.
Der Netzschalter trennt die Solaris R4-Regelung kom-
plett von der Netzspannung. Das Schalten des Netz-
schalters erfordert einen stärkeren Tastendruck als das
Bestätigen der Bedientasten.
20
1
7
SOLARIS
Regelungs- und Pumpeneinheit
Typ: RPS 4
Nennspannung: 230 V / 50 Hz
Schutzart: IPx1
13
el. Leistungsaufnahme: max. 260 W
max. Pumpen-Förderhöhe: 12 m
18 m
007.16 107 49_00
7 Betriebszustands-Leuchte für drehzahlge-
regelte Solar Betriebspumpe P
wenn Pumpe in Betrieb - flackert, wenn
Pumpe im gedrosselten Zustand läuft)
8 Pfeiltaste nach oben zum Wechseln der
Temperatur- oder Parameteranzeige in
Pfeilrichtung bzw. zum Erhöhen des Para-
metereinstellwertes
9 Pfeiltaste nach unten zum Wechseln der
Temperatur- oder Parameteranzeige in
Pfeilrichtung bzw. zum Absenken von Pa-
rametereinstellwerten
6 5
10 Info-Taste zum Einstieg in die Informati-
(leuchtet, onsebene (Anzeigen von Messwerten, Ma-
S
ximalwerten und Rechenwerten) und OK-
Taste zum Bestätigen und Speichern von
Einstellungen im Einstellmenü
11 Regelungsgehäuse
12 Verschlussschrauben für Gerätegehäuse
(Rückseite)
13 Typenschild
Gerät darf nur vom autorisierten Fachmann
geöffnet werden. Vor dem Öffnen Netzste-
cker ziehen!

6.2.1 Pumpenbetrieb

Die Solaranlage wird ganzjährig vollautomatisch betrieben, ohne
dass manuelle Eingriffe erforderlich sind. Der drehzahlgeregelte
Pumpenbetrieb wird von der Solaris R4-Regelung gesteuert. Die
Bedien- und Anzeigeelemente sind in Bild 6-1 dargestellt.
Kriterium für das Zuschalten:
– Pumpenbetrieb erfolgt in Abhängigkeit von der kontinuierlich
gemessenen Temperaturdifferenz zwischen Kollektor (T
und Rücklauftemperatur (T
meter [Delta T ein] eingestellten Wert.
Die Solar Betriebspumpe P
turdifferenz (= T – T ) den im Parameter [Delta T ein] einge-
K R
stellten Wert überschreitet (z. B. Rücklauftemperatur = 40 °C
und [Delta T ein] = 15 K; Kollektortemperatur > 55 °C).
Kriterien für das Abschalten:
– Ein Abschalten der Solar Betriebspumpe P
schreitung der Temperaturdifferenz des am Parameter
[Delta T aus] eingestellten Wertes.
1. Möglichkeit: Normales Abschalten, wenn die „Befüllzeit"
(Parameter [Zeit P2]) abgelaufen ist und die Temperaturdiffe-
renz zwischen Vor- und Rücklauftemperatur die Ausschaltbe-
dingung erreicht (T – T
V
2. Möglichkeit: Schnelles Abschalten, wenn sich der Kollek-
tor innerhalb der „Befüllzeit" (Parameter [Zeit P2]) zu schnell
abkühlt (T – T < [Delta T aus]).
K R
3
4
2
10
8
9
11
) und Vergleich mit dem im Para-
R
schaltet ein, wenn die Tempera-
S
erfolgt bei Unter-
S
< [Delta T aus]).
R
