Montage Flowsensor, Flowguard (Optional) - Rotex Rps4 Installationsanleitung

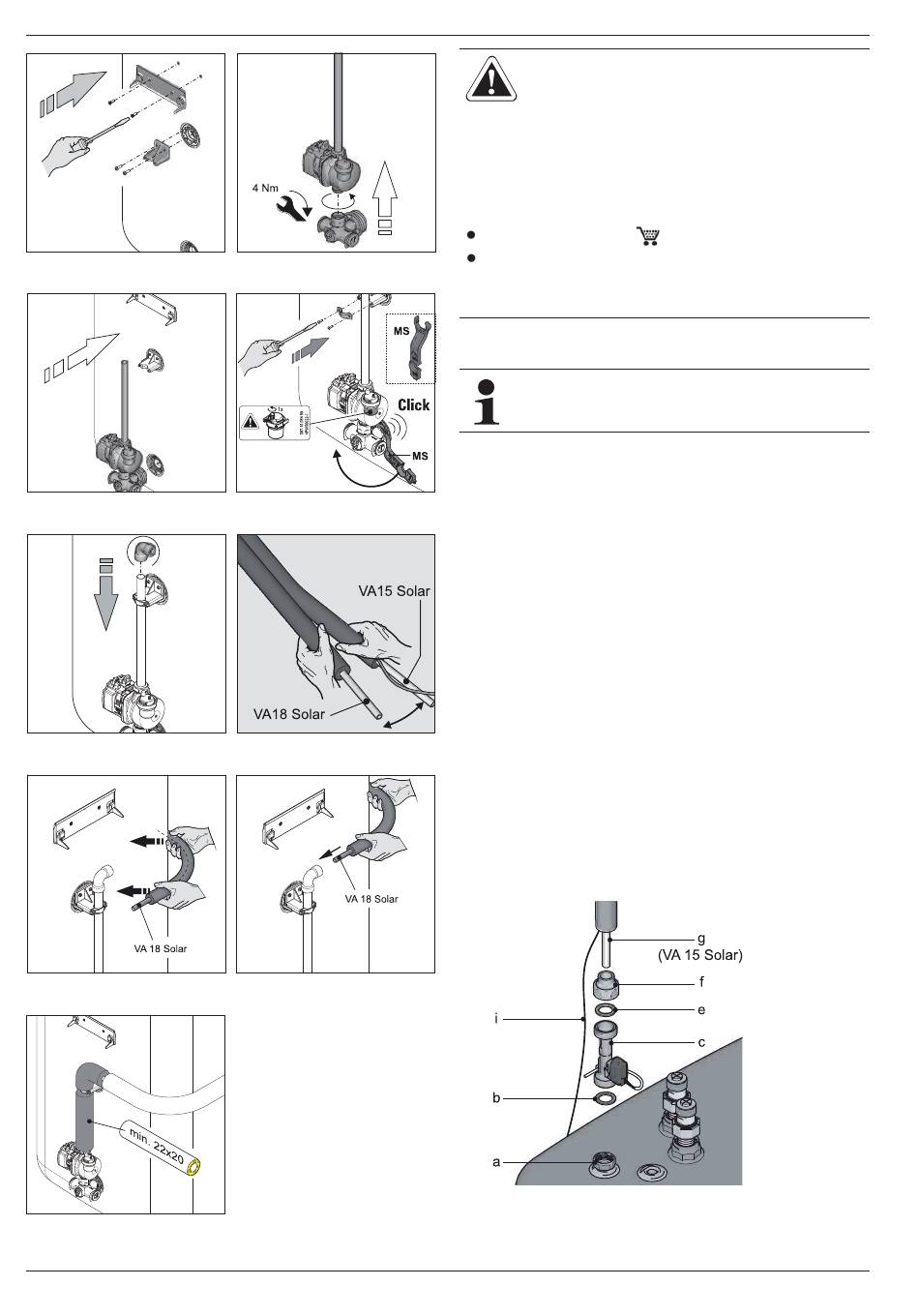

4 x Montage
Bild 4-8 Arbeitsschritt 5
Bild 4-10 Arbeitsschritt 7
Bild 4-12 Arbeitsschritt 9
Bild 4-14 Arbeitsschritt 11
Bild 4-16 Arbeitsschritt 13
12
Bild 4-9 Arbeitsschritt 6
Bild 4-11 Arbeitsschritt 8
Bild 4-13 Arbeitsschritt 10
Bild 4-15 Arbeitsschritt 12
VORSICHT!
Bei längeren horizontalen Leitungsstrecken mit
geringem Gefälle könnten sich durch Wärme-
dehnung der Kunststoffrohre zwischen den
Befestigungspunkten Wassersäcke mit Siphon-
wirkung bilden.
Tragschalen (TS
Leitungsführung niemals waagerecht,
sondern immer mit stetigem Gefälle (>2 %)
ausführen.

4.2.2 Montage FlowSensor, FlowGuard (optional)

Bei der Montage auf die Durchflussrichtung der Mess-
einrichtung achten.
FlowSensor
Der FlowSensor FLS 20 (Bild 4-18) ist eine Messeinrichtung, die
gleichzeitig die Durchflussmenge im Kollektorfeld sowie die
Vorlauftemperatur erfasst. Der Messbereich liegt zwischen 0 und
20 l/min (Durchflussmenge) und 0 bis 120 °C (Vorlauftempe-
ratur). Die Messwerte werden an der Solaris R4-Regelung
angezeigt. Durch Drehzahlregelung der Solar Betriebspumpe P
übernimmt die Solaris R4-Regelung beim Anlagebetrieb automa-
tisch das Einstellen des passenden Durchflusses.
1. Dichtung (b) am Solar-Vorlaufanschluss (a) des
Warmwasserspeichers einlegen.
2. FlowSensor (c) auf den Solar-Vorlaufanschluss (a) des
Warmwasserspeichers schrauben.
3. Dichtung (e) einlegen und Steckfitting (f) an den Eingang des
FlowSensors (c) montieren.
4. Vorlaufleitung (g) (Ø 15 mm) auf die benötigte Länge kürzen
und in den Steckfitting (f) einstecken.
5. Kabel des FlowSensors zwischen FlowSensor (c) und der
Solaris R4-Regelung verlegen.
6. Kabel des FlowSensors am FlowSensor (c) und am
Platinenrand der Solaris R4-Regelung, an der Position FLS
(4-polig, siehe Bild 4-24) aufstecken.
Bild 4-17 Montage FlowSensor FLS
16 42 45) verwenden.
FA ROTEX Solaris RPS4 - 04/2016
