Rotex RPS4 Installationsanleitung Seite 15

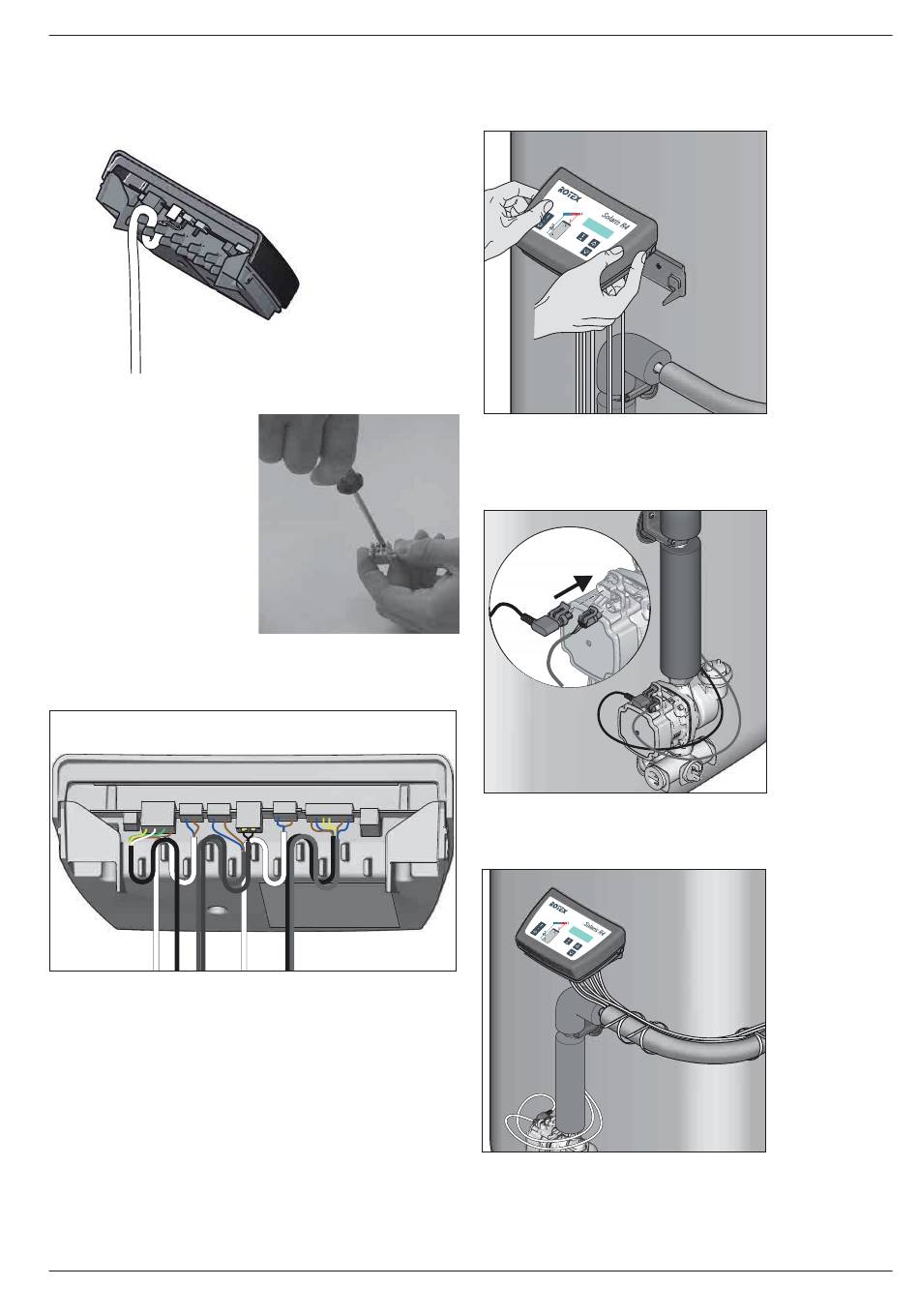

2. Damit eine Zugentlastung sichergestellt wird, sind alle Kabel
durch das Labyrinth zu legen.
Bild 4-26 Arbeitsschritt 2
3. Kollektortemperatur-
Fühlerleitung (in der
Verbindungsleitung
integriert) am Stecker
anklemmen.
4. Stecker am Platinenrand der Steuerung, an der Position TK
(2-polig, siehe Bild 4-24) aufstecken.
Bild 4-28 Grundverkabelung: FlowSensor, Speicher-, Rücklauf-, Kollek-
torfühler, Pumpen- und Netzzuleitung
FA ROTEX Solaris RPS4 - 04/2016
Bild 4-27 Arbeitsschritt 3
5. Regelung von oben herab in den Befestigungswinkel
einhängen.
– Darauf achten, dass die Kabelschlaufen (wie in Bild 4-28
und Bild 4-29 dargestellt) nach unten zeigen.
Bild 4-29 Arbeitsschritt 5
6. Verkabelung der Solar Betriebspumpe P
– Das Pumpenkabel an die Solar Betriebspumpe P
anschließen.
Bild 4-30 Arbeitsschritt 6
7. Kabel der Regelung an der Rücklaufleitung entlang legen und
mit Kabelbinder fixieren.
Bild 4-31 Arbeitsschritt 7
4 x Montage
:
