4 x Montage

4.2.5 Abdeckhaube anbringen

1. Abdeckhaube aufschieben und ausrichten. Dabei die
Abdeckhaube so unter das Regelungsgehäuse schieben,
dass sich eine gleichmäßige Fuge rings um die Regelung
ergibt.

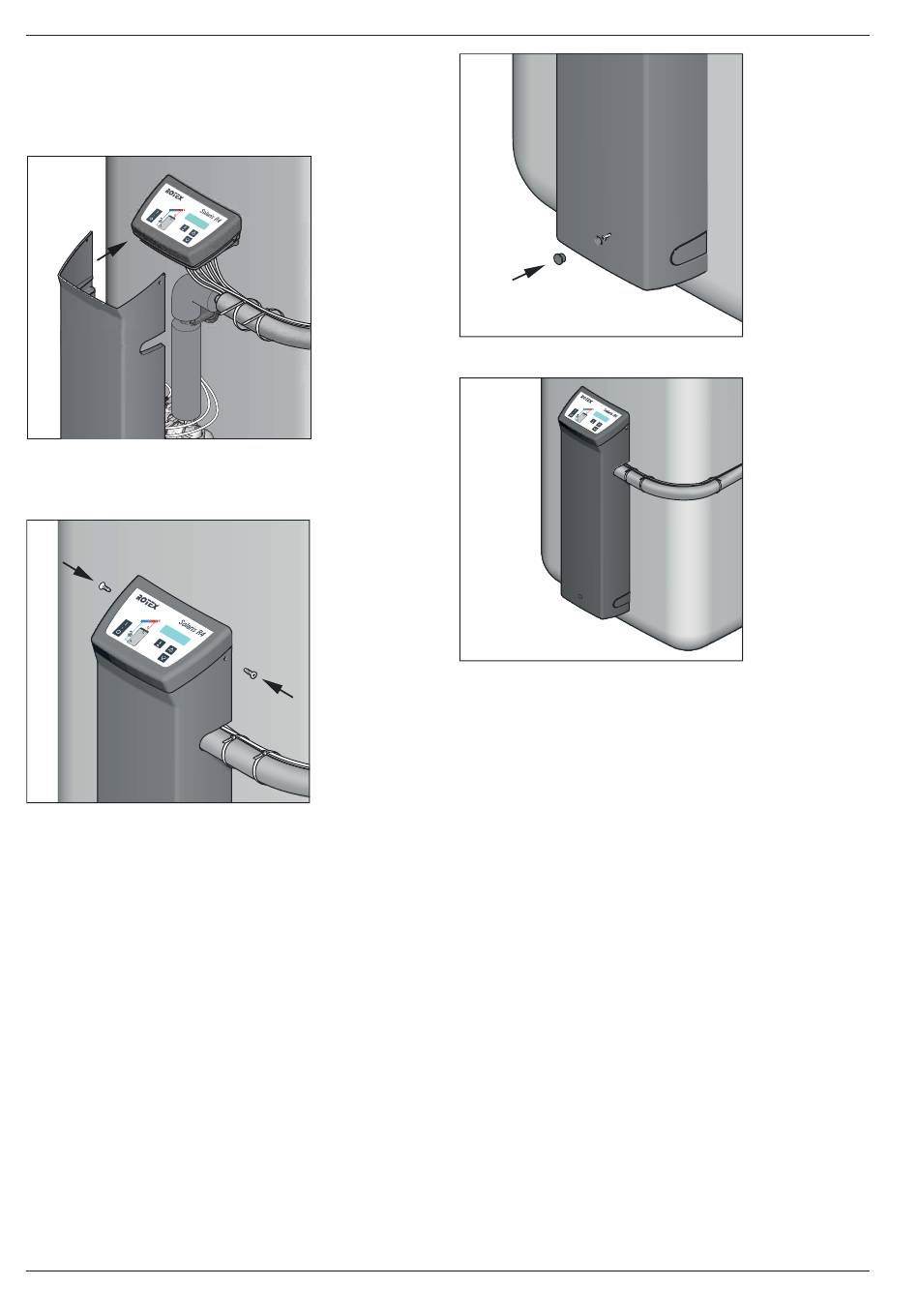

Bild 4-32 Arbeitsschritt 1
2. Abdeckhaube an beiden Seiten mittels Senkkopfschrauben
mit dem Regelungsgehäuse verschrauben.
Bild 4-33 Arbeitsschritt 2
3. Abdeckhaube auf dem darunterliegenden
Speicheranschlusswinkel befestigen. Dazu die
selbstschneidende Befestigungsschraube (in Abdeckhaube
vormontiert) über die Vertiefung im unteren Teil der
Gehäusefrontseite vorsichtig einschrauben und
anschließend die Abdeckkappe aufstecken.
16
Bild 4-34 Arbeitsschritt 3
Bild 4-35 Komplett installierte RPS4
FA ROTEX Solaris RPS4 - 04/2016
