Montage
Bild 4-23 Arbeitsschritt 4
4.2.4 Regelung vorbereiten und anbringen
Voraussetzungen
– Für elektrische Anschlüsse und elektrische Verbrauchsmate-
rialien (Kabel, Isolierung, etc.) die jeweils gültigen länderspe-
zifischen Vorschriften beachten.
– Für jeden, fest verkabelten Netzanschluss eine separate
Trennvorrichtung nach EN 60335-1 zur allpoligen Abschal-
tung vom Stromnetz und einen Fehlerstrom-Schutzschalter
mit einer Reaktionszeit
Zulässige Kabeltypen an der Klemmenleiste:
2
– Eindrähtig
2,5 mm
2
– Mehrdrähtig
2,5 mm
– Mehrdrähtig mit Aderendhülsen mit Isolierkragen
– Mehrdrähtig mit Aderendhülsen ohne Isolierkragen
2
2,5 mm
14
0,2 s einbauen.
1,5 mm
Elektrischer Anschluss
2

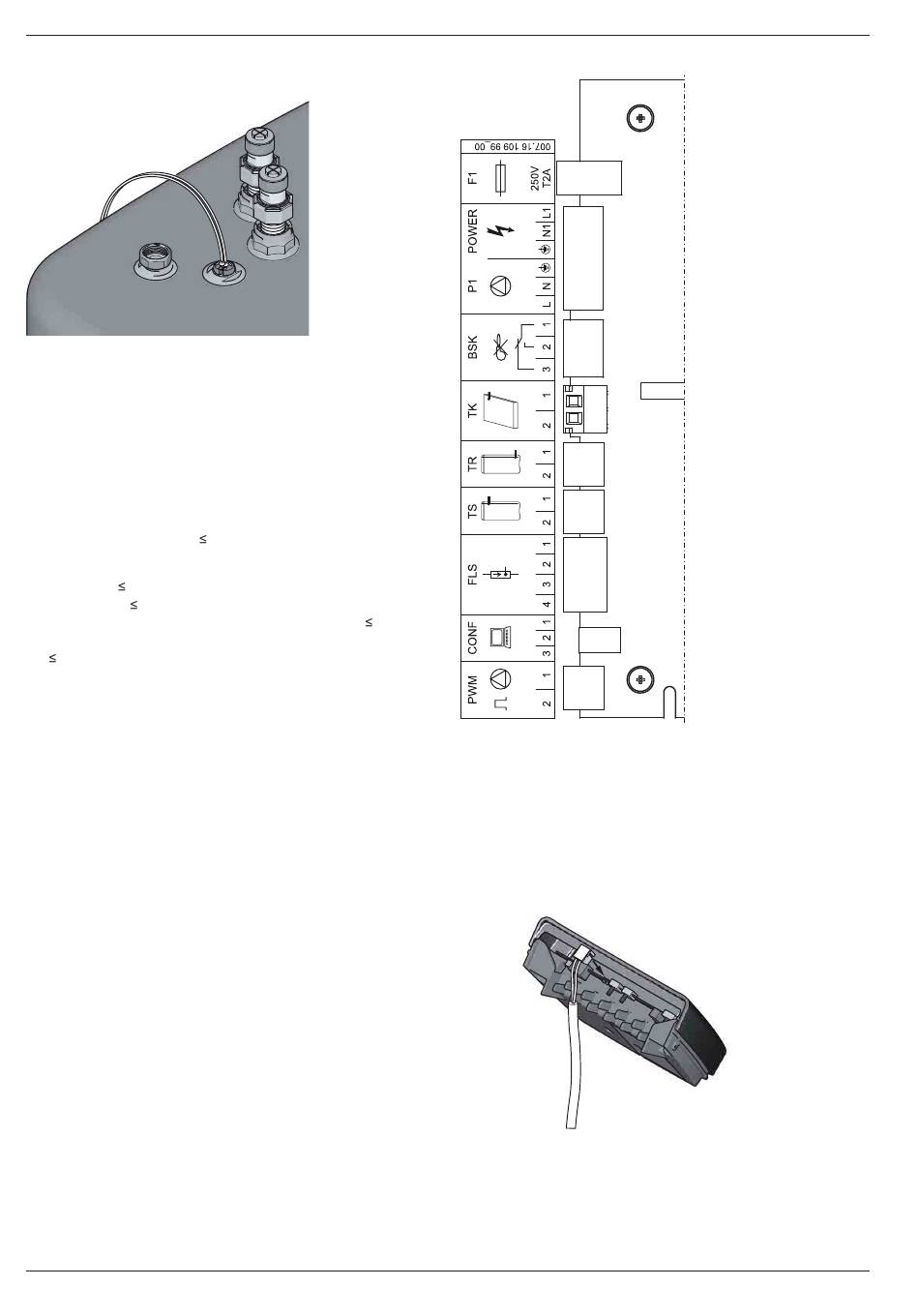

Bild 4-24 Anschlussbelegung
1. Mitgelieferte Kabel mittels Platinenrandstecker an der
Rückseite der Regelung befestigen. Die Stecker sind
verwechslungssicher codiert. Im Deckel der Steuerung ist die
Anschlussbelegung dargestellt.
Bild 4-25 Arbeitsschritt 1
BSK Brennersperrkontakt
CONF
Programmierbuchse für
Softwareupdate
F1
Sicherung
FLS FlowSensor
P1
Solar Betriebspumpe
Power
Netzzuleitung
PWM
Pumpenanschluss
(PWM-Signal)
TS
Speichertemperatur-
fühler
TR
Rücklauftemperatur-
fühler
TK
Kollektortemperatur-
fühler
