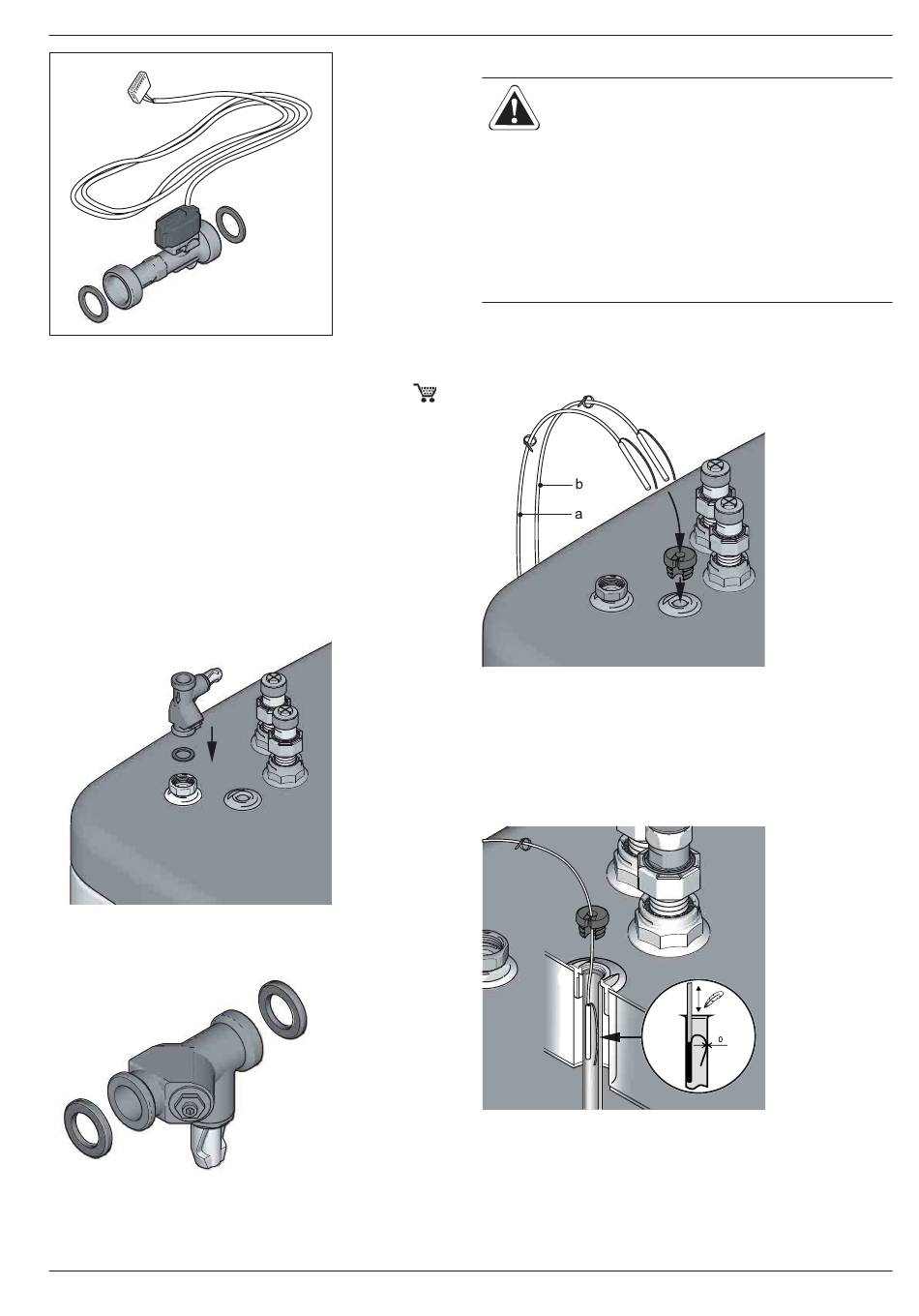

Bild 4-18 FlowSensor FLS 20 ausgeliefert mit 3 m Kabel
FlowGuard
Als Zubehör erhältlich ist der FlowGuard FLG (Bild 4-20,
16 41 02). Er ist ein Einregulierventil mit integrierter Durchfluss-
anzeige, mit dem die Durchflussmenge durch das Kollektorfeld
eingestellt werden kann. Der Anzeigebereich liegt zwischen 2
und 16 l/min.
1. Dichtung in den Vorlaufanschluss einlegen (siehe Bild 4-19).
2. FlowGuard ansetzen und festschrauben.
3. Dichtung einlegen und Steckfitting an den Eingang des
FlowGuards montieren.
4. Vorbereitetes Vorlaufrohr in den Steckfitting des FlowGuards
einstecken.
Bild 4-19 Arbeitsschritt 1+2
Bild 4-20 Zubehör FlowGuard FLG
FA ROTEX Solaris RPS4 - 04/2016
4.2.3 Montage Temperaturfühler
VORSICHT!
Der Speichertemperaturfühler der Kesselrege-
lung darf keinesfalls tiefer als 75 cm in die Füh-
lertauchhülse eingeführt werden. Ein zu tief ein-
geführter Speichertemperaturfühler kann zu
einer Überhitzung der Warmwasserzone und
zum "Steckenbleiben" der Kesselregelung in
der Speicherladephase führen.
1. Anlegefedern an beiden Fühlern (Rücklauftemperaturfühler,
Speichertemperaturfühler) umbiegen und ins Sondenrohr
einführen.
a Solaris Rücklauftemperaturfühler
b Solaris Speichertemperaturfühler
Bild 4-21 Arbeitsschritt 1
2. Rücklauftemperaturfühler im Sondenrohr auf ca. 130 cm
Einstecktiefe (Kabelbinder) ausrichten.
3. Speichertemperaturfühler im Sondenrohr auf ca. 70 cm
Einstecktiefe (Kabelbinder) ausrichten.
Bild 4-22 Arbeitsschritt 2+3
4. Stopfen in das Sondenrohr stecken und Kabel verlegen.
4 x Montage
13
