Inbetriebnahme und Außerbetriebnahme
5.2 Außerbetriebnahme
5.2.1 Vorübergehende Stilllegung
VORSICHT!
Eine stillgelegte Heizungsanlage kann bei Frost
einfrieren und dadurch beschädigt werden.
Stillgelegte Heizungsanlage bei Frostgefahr
entleeren.
VORSICHT!
Längere Zeit abgeschaltete Pumpen können
festsitzen.
Bei vorübergehend stillgelegten Solaranlagen
ist auch die Schutzfunktion gegen festsitzende
Pumpen (Pumpenkickfunktion) deaktiviert.
Bei Wiederinbetriebnahme korrekte
Pumpenfunktion prüfen. Festsitzende
Pumpen können meist manuell wieder
gängig gemacht werden.
Durch Ausschalten am Hauptschalter der Solaris R4-Regelung
oder Trennen des Netzsteckers von der Stromversorgung, kann
die ROTEX Solaranlage vorübergehend stillgelegt werden.
Bei Frostgefahr muss:
– die ROTEX Solaranlage wieder in Betrieb genommen
werden
oder
– geeignete Frostschutzmaßnahmen für die angeschlos-
sene Heizungsanlage und den Warmwasserspeicher
getroffen werden (z. B. Entleerung).
Besteht die Frostgefahr nur wenige Tage, kann auf-
grund der sehr guten Wärmedämmung auf das Entlee-
ren des ROTEX Warmwasserspeichers verzichtet wer-
den, wenn die Speichertemperatur regelmäßig
beobachtet wird und nicht unter +3 °C sinkt. Ein Frostschutz für
das angeschlossene Wärmeverteilungssystem besteht dadurch
allerdings nicht.
Speicherbehälter entleeren
Alle Stromkreise der Solar- und Heizungsanlage von der
Stromversorgung trennen und gegen unbeabsichtigtes
Wiedereinschalten sichern.
Nur GCU compact: Gas-Absperrhahn schließen.
Ablaufschlauch an den Füll- und Entleerhahn (KFE BA,
16 52 15) (Bild 5-1, Pos. A) anschließen und zu einer
mindestens bodentiefen Ablaufstelle verlegen.
Ist kein KFE-Befüllanschluss verfügbar, kann al-
ternativ das Anschlussstück (Bild 5-1, Pos. C) vom
Sicherheitsüberlauf (Bild 5-1, Pos. B) demontiert
und verwendet werden.
Dieser muss nach dem Entleervorgang zurückmontiert
werden, bevor die Heizungsanlage wieder in Betrieb ge-
nommen wird.
18

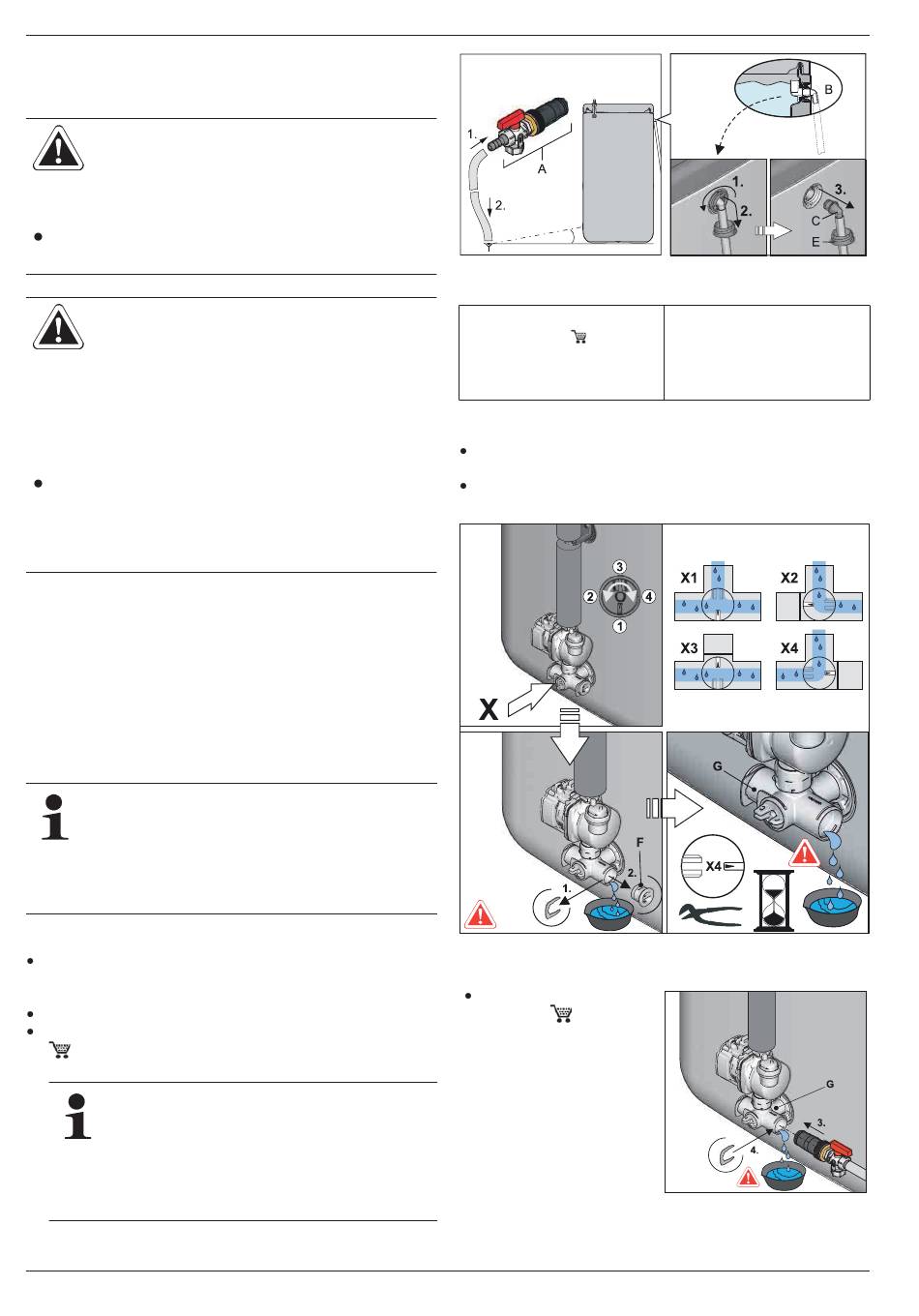

Bild 5-1
Ablaufschlauch montie-
ren
A
KFE-Befüllanschluss (Zube-
hör KFE BA,
16 52 15)
B
Sicherheitsüberlauf
C
Schlauch-Anschlussstück für
Sicherheitsüberlauf
Tab. 5-1 Legende zu Bild 5-1 bis Bild 5-3
Ventileinsatz am Anschlusswinkel so einstellen, dass der
Weg zum Blindstopfen abgesperrt ist (Bild 5-2).
Geeignete Auffangwanne unterstellen und Blindstopfen vom
Anschlusswinkel entfernen (Bild 5-2).
Bild 5-2
Ventileinsatz absperren, Blindstopfen vom Anschlusswinkel
entfernen
KFE-Befüllanschluss
(KFE BA,
16 52 15) in
den Anschlusswinkel
einstecken und mit Halte-
klammer sichern
(Bild 5-3).
Optional: Anschlussstück vom Si-
cherheitsüberlauf demontieren
E
Gewindestück
F
Blindstopfen
G
Anschlusswinkel
X
Ventileinsatz
Bild 5-3
KFE-Befüllanschluss in
Anschlusswinkel montie-
ren
