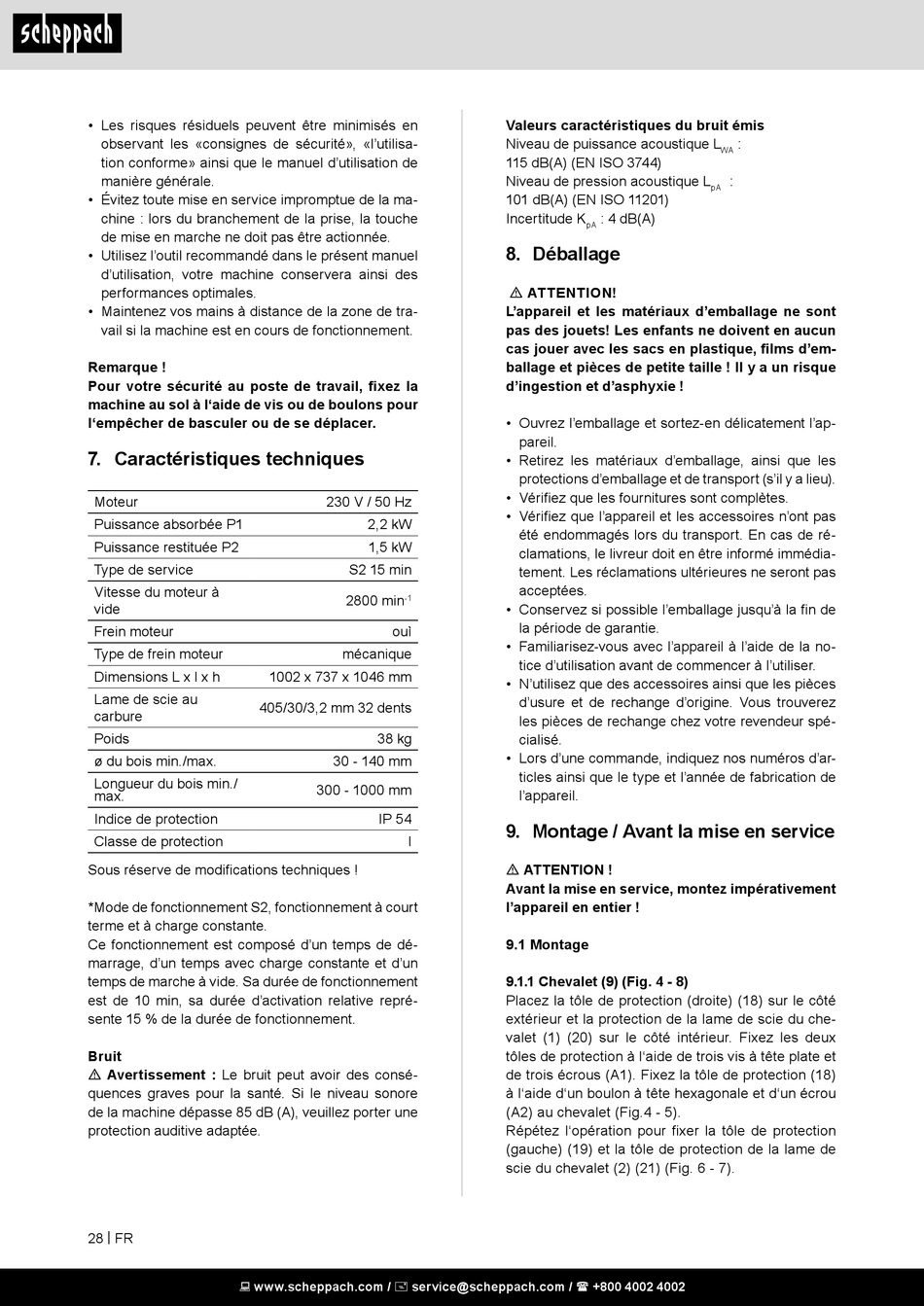

• Les risques résiduels peuvent être minimisés en
observant les «consignes de sécurité», «l'utilisa-
tion conforme» ainsi que le manuel d'utilisation de
manière générale.
• Évitez toute mise en service impromptue de la ma-
chine : lors du branchement de la prise, la touche
de mise en marche ne doit pas être actionnée.
• Utilisez l'outil recommandé dans le présent manuel
d'utilisation, votre machine conservera ainsi des
performances optimales.
• Maintenez vos mains à distance de la zone de tra-
vail si la machine est en cours de fonctionnement.
Remarque !
Pour votre sécurité au poste de travail, fixez la
machine au sol à l'aide de vis ou de boulons pour
l'empêcher de basculer ou de se déplacer.
7. Caractéristiques techniques
Moteur
Puissance absorbée P1
Puissance restituée P2
Type de service
Vitesse du moteur à
vide
Frein moteur
Type de frein moteur
Dimensions L x l x h
Lame de scie au
405/30/3,2 mm 32 dents
carbure
Poids
ø du bois min./max.
Longueur du bois min./
max.
Indice de protection
Classe de protection
Sous réserve de modifications techniques !
*Mode de fonctionnement S2, fonctionnement à court
terme et à charge constante.
Ce fonctionnement est composé d'un temps de dé-
marrage, d'un temps avec charge constante et d'un
temps de marche à vide. Sa durée de fonctionnement
est de 10 min, sa durée d'activation relative repré-
sente 15 % de la durée de fonctionnement.
Bruit
m Avertissement : Le bruit peut avoir des consé-
quences graves pour la santé. Si le niveau sonore
de la machine dépasse 85 dB (A), veuillez porter une
protection auditive adaptée.
28 | FR
 www.scheppach.com /  service@scheppach.com /  +800 4002 4002
230 V / 50 Hz
2,2 kW
1,5 kW
S2 15 min
2800 min
-1
ouì
mécanique
1002 x 737 x 1046 mm
38 kg
30 - 140 mm
300 - 1000 mm
IP 54
I
Valeurs caractéristiques du bruit émis
Niveau de puissance acoustique L
115 dB(A) (EN ISO 3744)
Niveau de pression acoustique L
101 dB(A) (EN ISO 11201)
Incertitude K : 4 dB(A)
pA
8. Déballage
m ATTENTION!
L'appareil et les matériaux d'emballage ne sont
pas des jouets! Les enfants ne doivent en aucun
cas jouer avec les sacs en plastique, films d'em-
ballage et pièces de petite taille ! Il y a un risque
d'ingestion et d'asphyxie !
• Ouvrez l'emballage et sortez-en délicatement l'ap-
pareil.
• Retirez les matériaux d'emballage, ainsi que les
protections d'emballage et de transport (s'il y a lieu).
• Vérifiez que les fournitures sont complètes.
• Vérifiez que l'appareil et les accessoires n'ont pas
été endommagés lors du transport. En cas de ré-
clamations, le livreur doit en être informé immédia-
tement. Les réclamations ultérieures ne seront pas
acceptées.
• Conservez si possible l'emballage jusqu'à la fin de
la période de garantie.
• Familiarisez-vous avec l'appareil à l'aide de la no-
tice d'utilisation avant de commencer à l'utiliser.
• N'utilisez que des accessoires ainsi que les pièces
d'usure et de rechange d'origine. Vous trouverez
les pièces de rechange chez votre revendeur spé-
cialisé.
• Lors d'une commande, indiquez nos numéros d'ar-
ticles ainsi que le type et l'année de fabrication de
l'appareil.
9. Montage / Avant la mise en service
m ATTENTION !
Avant la mise en service, montez impérativement
l'appareil en entier !
9.1 Montage
9.1.1 Chevalet (9) (Fig. 4 - 8)
Placez la tôle de protection (droite) (18) sur le côté
extérieur et la protection de la lame de scie du che-
valet (1) (20) sur le côté intérieur. Fixez les deux
tôles de protection à l'aide de trois vis à tête plate et
de trois écrous (A1). Fixez la tôle de protection (18)
à l'aide d'un boulon à tête hexagonale et d'un écrou
(A2) au chevalet (Fig.4 - 5).
Répétez l'opération pour fixer la tôle de protection
(gauche) (19) et la tôle de protection de la lame de
scie du chevalet (2) (21) (Fig. 6 - 7).
:
