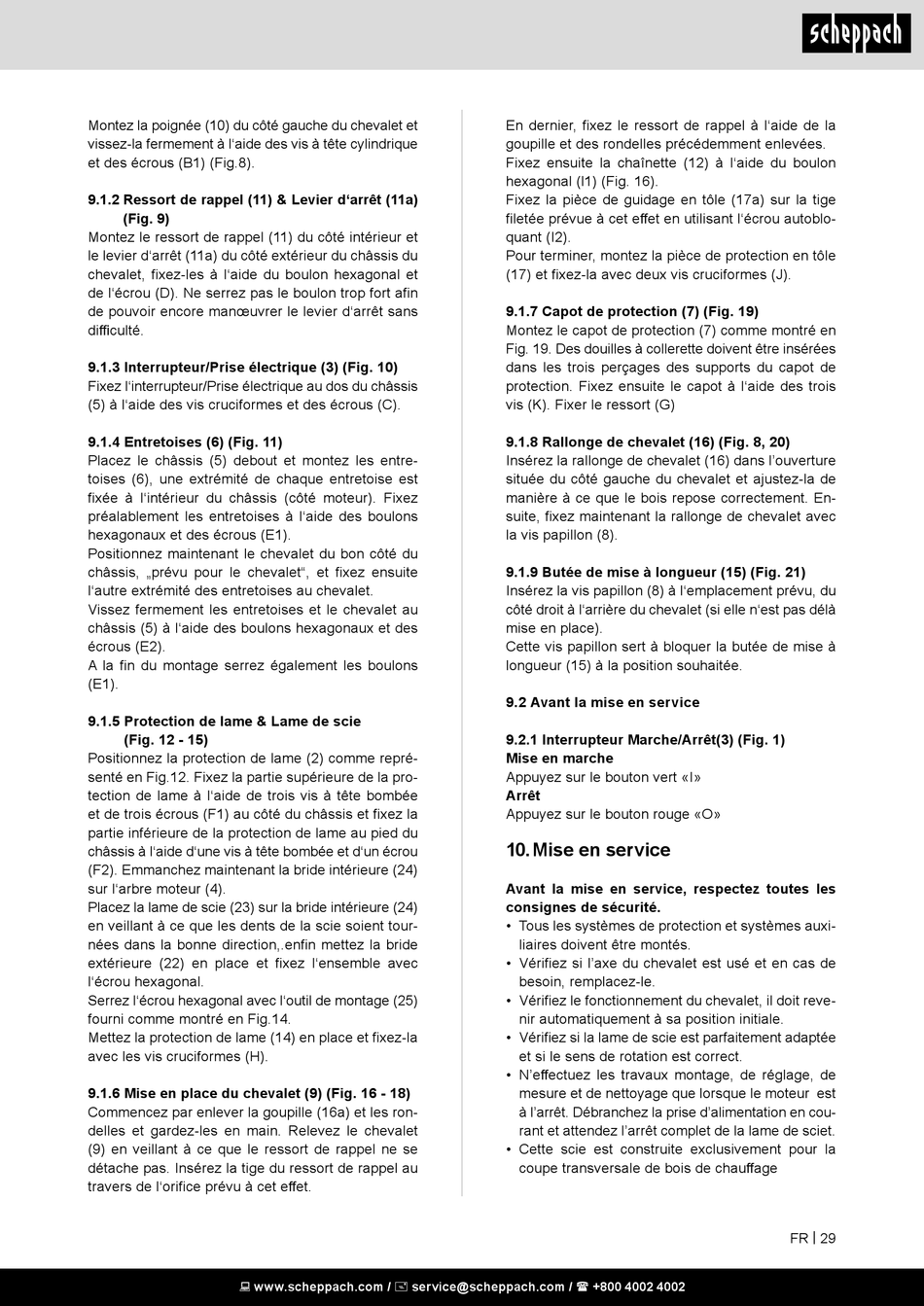

Montez la poignée (10) du côté gauche du chevalet et
vissez-la fermement à l'aide des vis à tête cylindrique
et des écrous (B1) (Fig.8).
9.1.2 Ressort de rappel (11) & Levier d'arrêt (11a)
(Fig. 9)
Montez le ressort de rappel (11) du côté intérieur et
le levier d'arrêt (11a) du côté extérieur du châssis du
chevalet, fixez-les à l'aide du boulon hexagonal et
de l'écrou (D). Ne serrez pas le boulon trop fort afin
de pouvoir encore manœuvrer le levier d'arrêt sans
difficulté.
9.1.3 Interrupteur/Prise électrique (3) (Fig. 10)
Fixez l'interrupteur/Prise électrique au dos du châssis
(5) à l'aide des vis cruciformes et des écrous (C).
9.1.4 Entretoises (6) (Fig. 11)
Placez le châssis (5) debout et montez les entre-
toises (6), une extrémité de chaque entretoise est
fixée à l'intérieur du châssis (côté moteur). Fixez
préalablement les entretoises à l'aide des boulons
hexagonaux et des écrous (E1).
Positionnez maintenant le chevalet du bon côté du
châssis, „prévu pour le chevalet", et fixez ensuite
l'autre extrémité des entretoises au chevalet.
Vissez fermement les entretoises et le chevalet au
châssis (5) à l'aide des boulons hexagonaux et des
écrous (E2).
A la fin du montage serrez également les boulons
(E1).
9.1.5 Protection de lame & Lame de scie
(Fig. 12 - 15)
Positionnez la protection de lame (2) comme repré-
senté en Fig.12. Fixez la partie supérieure de la pro-
tection de lame à l'aide de trois vis à tête bombée
et de trois écrous (F1) au côté du châssis et fixez la
partie inférieure de la protection de lame au pied du
châssis à l'aide d'une vis à tête bombée et d'un écrou
(F2). Emmanchez maintenant la bride intérieure (24)
sur l'arbre moteur (4).
Placez la lame de scie (23) sur la bride intérieure (24)
en veillant à ce que les dents de la scie soient tour-
nées dans la bonne direction,.enfin mettez la bride
extérieure (22) en place et fixez l'ensemble avec
l'écrou hexagonal.
Serrez l'écrou hexagonal avec l'outil de montage (25)
fourni comme montré en Fig.14.
Mettez la protection de lame (14) en place et fixez-la
avec les vis cruciformes (H).
9.1.6 Mise en place du chevalet (9) (Fig. 16 - 18)
Commencez par enlever la goupille (16a) et les ron-
delles et gardez-les en main. Relevez le chevalet
(9) en veillant à ce que le ressort de rappel ne se
détache pas. Insérez la tige du ressort de rappel au
travers de l'orifice prévu à cet effet.
 www.scheppach.com /  service@scheppach.com /  +800 4002 4002
En dernier, fixez le ressort de rappel à l'aide de la
goupille et des rondelles précédemment enlevées.
Fixez ensuite la chaînette (12) à l'aide du boulon
hexagonal (l1) (Fig. 16).
Fixez la pièce de guidage en tôle (17a) sur la tige
filetée prévue à cet effet en utilisant l'écrou autoblo-
quant (I2).
Pour terminer, montez la pièce de protection en tôle
(17) et fixez-la avec deux vis cruciformes (J).
9.1.7 Capot de protection (7) (Fig. 19)
Montez le capot de protection (7) comme montré en
Fig. 19. Des douilles à collerette doivent être insérées
dans les trois perçages des supports du capot de
protection. Fixez ensuite le capot à l'aide des trois
vis (K). Fixer le ressort (G)
9.1.8 Rallonge de chevalet (16) (Fig. 8, 20)
Insérez la rallonge de chevalet (16) dans l'ouverture
située du côté gauche du chevalet et ajustez-la de
manière à ce que le bois repose correctement. En-
suite, fixez maintenant la rallonge de chevalet avec
la vis papillon (8).
9.1.9 Butée de mise à longueur (15) (Fig. 21)
Insérez la vis papillon (8) à l'emplacement prévu, du
côté droit à l'arrière du chevalet (si elle n'est pas délà
mise en place).
Cette vis papillon sert à bloquer la butée de mise à
longueur (15) à la position souhaitée.
9.2 Avant la mise en service
9.2.1 Interrupteur Marche/Arrêt(3) (Fig. 1)
Mise en marche
Appuyez sur le bouton vert «I»
Arrêt
Appuyez sur le bouton rouge «O»
10. Mise en service
Avant la mise en service, respectez toutes les
consignes de sécurité.
• Tous les systèmes de protection et systèmes auxi-
liaires doivent être montés.
• Vérifiez si l'axe du chevalet est usé et en cas de
besoin, remplacez-le.
• Vérifiez le fonctionnement du chevalet, il doit reve-
nir automatiquement à sa position initiale.
• Vérifiez si la lame de scie est parfaitement adaptée
et si le sens de rotation est correct.
• N'effectuez les travaux montage, de réglage, de
mesure et de nettoyage que lorsque le moteur est
à l'arrêt. Débranchez la prise d'alimentation en cou-
rant et attendez l'arrêt complet de la lame de sciet.
• Cette scie est construite exclusivement pour la
coupe transversale de bois de chauffage
