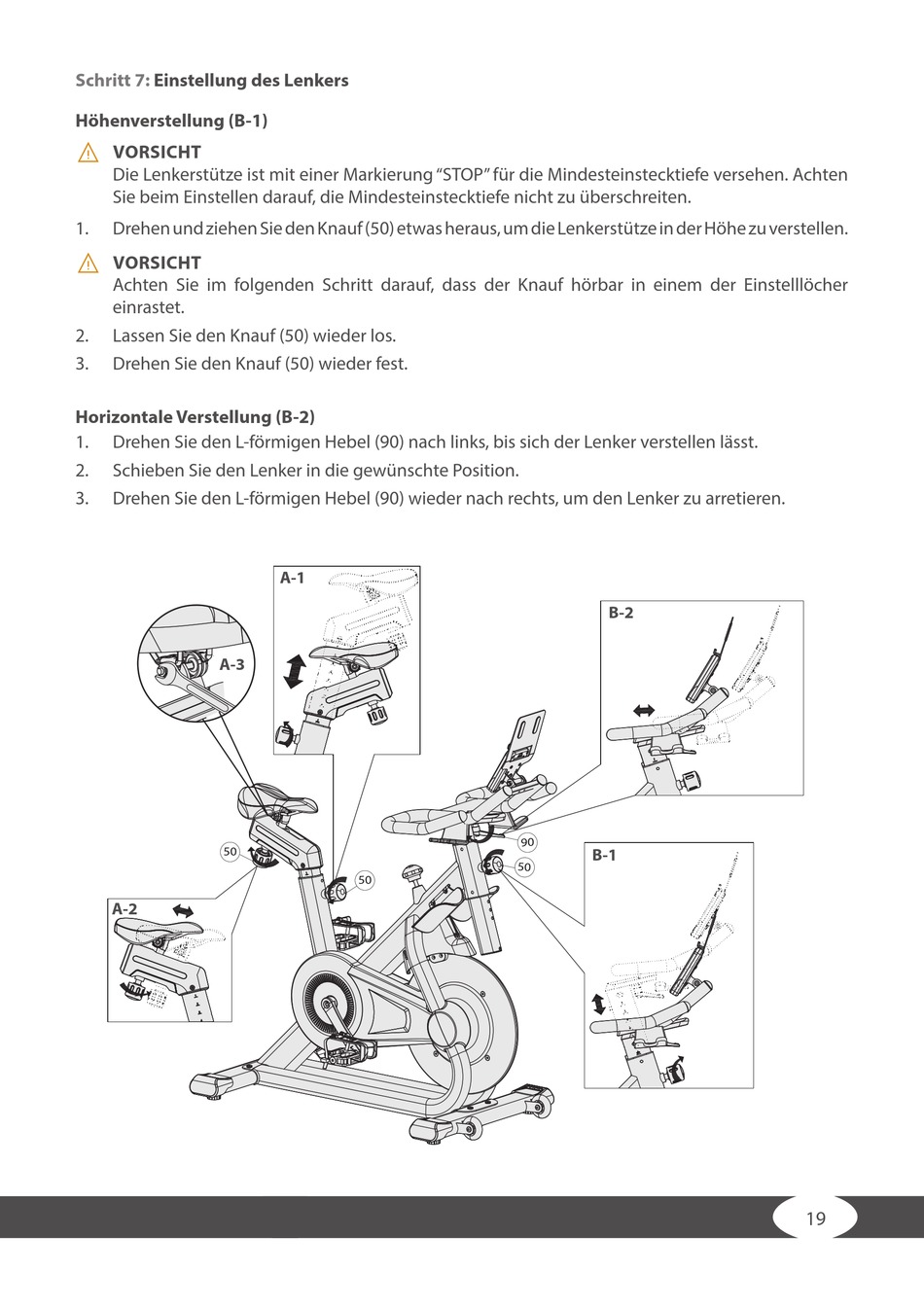

Schritt 7:
Einstellung des Lenkers
Höhenverstellung (B-1)
⚠
VORSICHT
Die Lenkerstütze ist mit einer Markierung "STOP" für die Mindesteinstecktiefe versehen. Achten
Sie beim Einstellen darauf, die Mindesteinstecktiefe nicht zu überschreiten.
1.
Drehen und ziehen Sie den Knauf (50) etwas heraus, um die Lenkerstütze in der Höhe zu verstellen.
⚠
VORSICHT
Achten Sie im folgenden Schritt darauf, dass der Knauf hörbar in einem der Einstelllöcher
einrastet.
2.
Lassen Sie den Knauf (50) wieder los.
3.
Drehen Sie den Knauf (50) wieder fest.
Horizontale Verstellung (B-2)
1.
Drehen Sie den L-förmigen Hebel (90) nach links, bis sich der Lenker verstellen lässt.
2.
Schieben Sie den Lenker in die gewünschte Position.
3.
Drehen Sie den L-förmigen Hebel (90) wieder nach rechts, um den Lenker zu arretieren.
A-3
A-2
A-1
B-2
B-1
19
