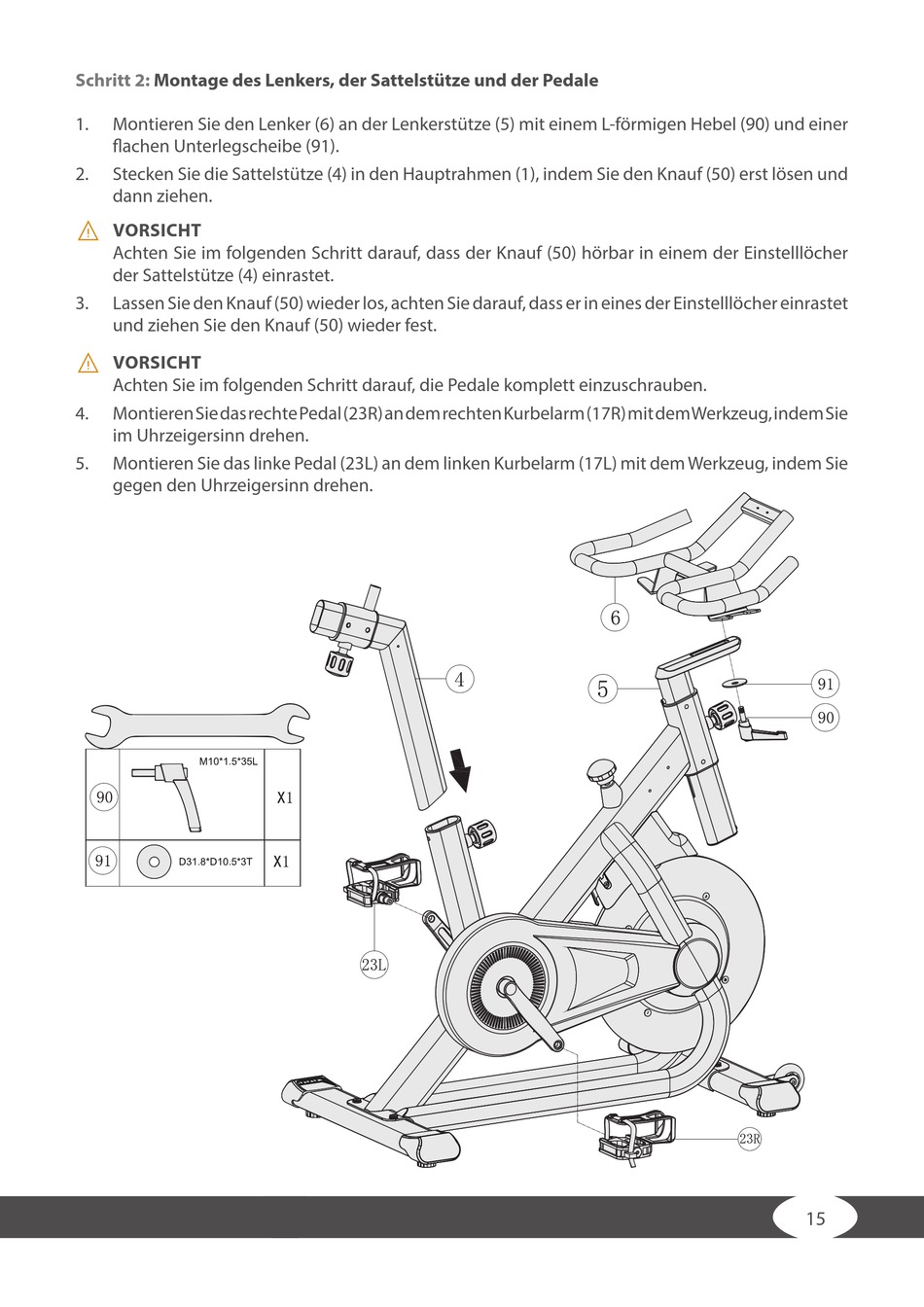

Schritt 2:
Montage des Lenkers, der Sattelstütze und der Pedale
1.
Montieren Sie den Lenker (6) an der Lenkerstütze (5) mit einem L-förmigen Hebel (90) und einer
fl achen Unterlegscheibe (91).
2.
Stecken Sie die Sattelstütze (4) in den Hauptrahmen (1), indem Sie den Knauf (50) erst lösen und
dann ziehen.
⚠
VORSICHT
Achten Sie im folgenden Schritt darauf, dass der Knauf (50) hörbar in einem der Einstelllöcher
der Sattelstütze (4) einrastet.
3.
Lassen Sie den Knauf (50) wieder los, achten Sie darauf, dass er in eines der Einstelllöcher einrastet
und ziehen Sie den Knauf (50) wieder fest.
⚠
VORSICHT
Achten Sie im folgenden Schritt darauf, die Pedale komplett einzuschrauben.
4.
Montieren Sie das rechte Pedal (23R) an dem rechten Kurbelarm (17R) mit dem Werkzeug, indem Sie
im Uhrzeigersinn drehen.
5.
Montieren Sie das linke Pedal (23L) an dem linken Kurbelarm (17L) mit dem Werkzeug, indem Sie
gegen den Uhrzeigersinn drehen.
15
