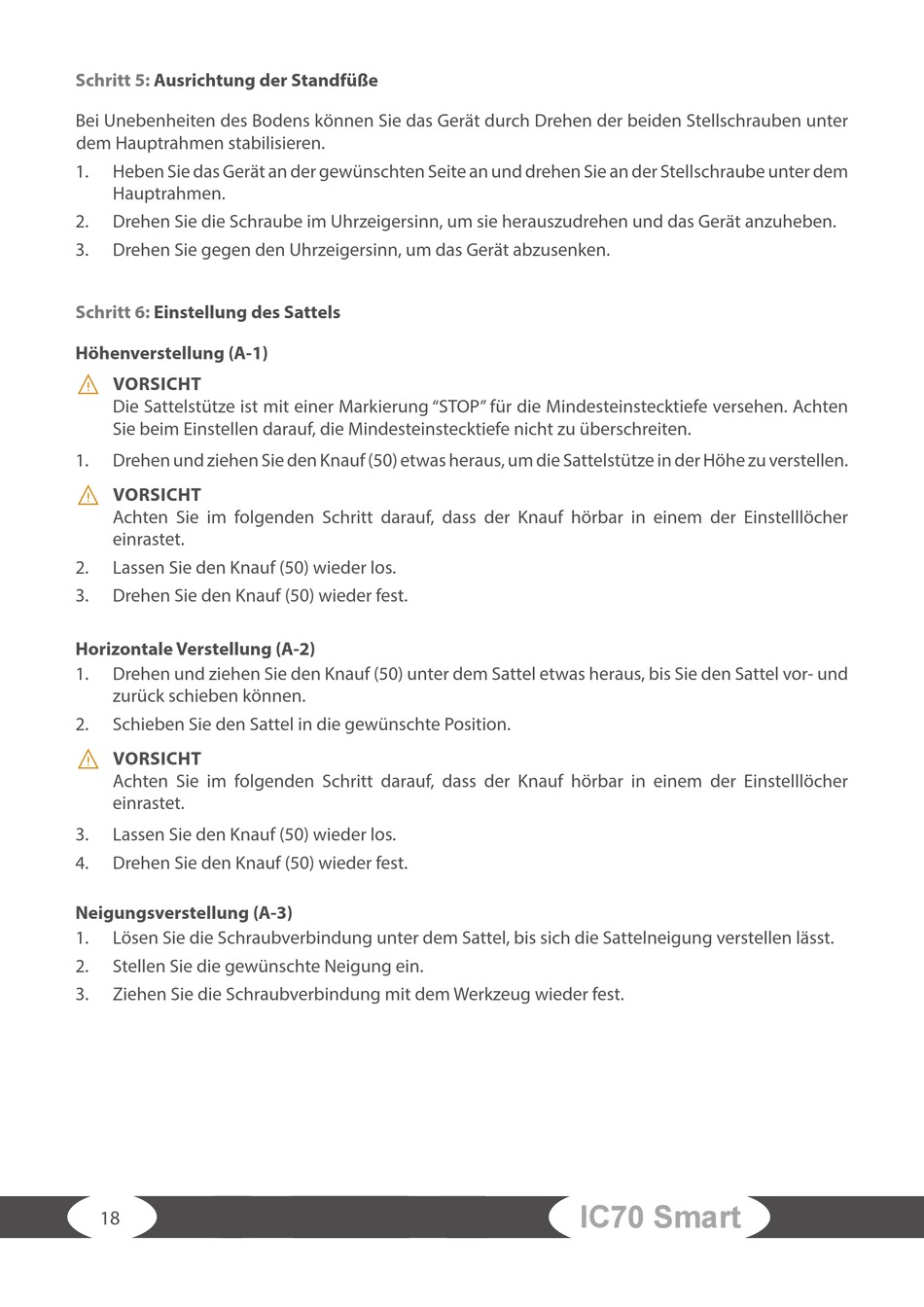

Taurus IC70 Smart Montage- Und Bedienungsanleitung Seite 18

Schritt 5: Ausrichtung der Standfüße
Bei Unebenheiten des Bodens können Sie das Gerät durch Drehen der beiden Stellschrauben unter
dem Hauptrahmen stabilisieren.
1. Heben Sie das Gerät an der gewünschten Seite an und drehen Sie an der Stellschraube unter dem
Hauptrahmen.
2. Drehen Sie die Schraube im Uhrzeigersinn, um sie herauszudrehen und das Gerät anzuheben.
3. Drehen Sie gegen den Uhrzeigersinn, um das Gerät abzusenken.
Schritt 6: Einstellung des Sattels
Höhenverstellung (A-1)
⚠ VORSICHT
Die Sattelstütze ist mit einer Markierung "STOP" für die Mindesteinstecktiefe versehen. Achten
Sie beim Einstellen darauf, die Mindesteinstecktiefe nicht zu überschreiten.
1. Drehen und ziehen Sie den Knauf (50) etwas heraus, um die Sattelstütze in der Höhe zu verstellen.
⚠ VORSICHT
Achten Sie im folgenden Schritt darauf, dass der Knauf hörbar in einem der Einstelllöcher
einrastet.
2. Lassen Sie den Knauf (50) wieder los.
3. Drehen Sie den Knauf (50) wieder fest.
Horizontale Verstellung (A-2)
1. Drehen und ziehen Sie den Knauf (50) unter dem Sattel etwas heraus, bis Sie den Sattel vor- und
zurück schieben können.
2. Schieben Sie den Sattel in die gewünschte Position.
⚠ VORSICHT
Achten Sie im folgenden Schritt darauf, dass der Knauf hörbar in einem der Einstelllöcher
einrastet.
3. Lassen Sie den Knauf (50) wieder los.
4. Drehen Sie den Knauf (50) wieder fest.
Neigungsverstellung (A-3)
1. Lösen Sie die Schraubverbindung unter dem Sattel, bis sich die Sattelneigung verstellen lässt.
2. Stellen Sie die gewünschte Neigung ein.
3. Ziehen Sie die Schraubverbindung mit dem Werkzeug wieder fest.
