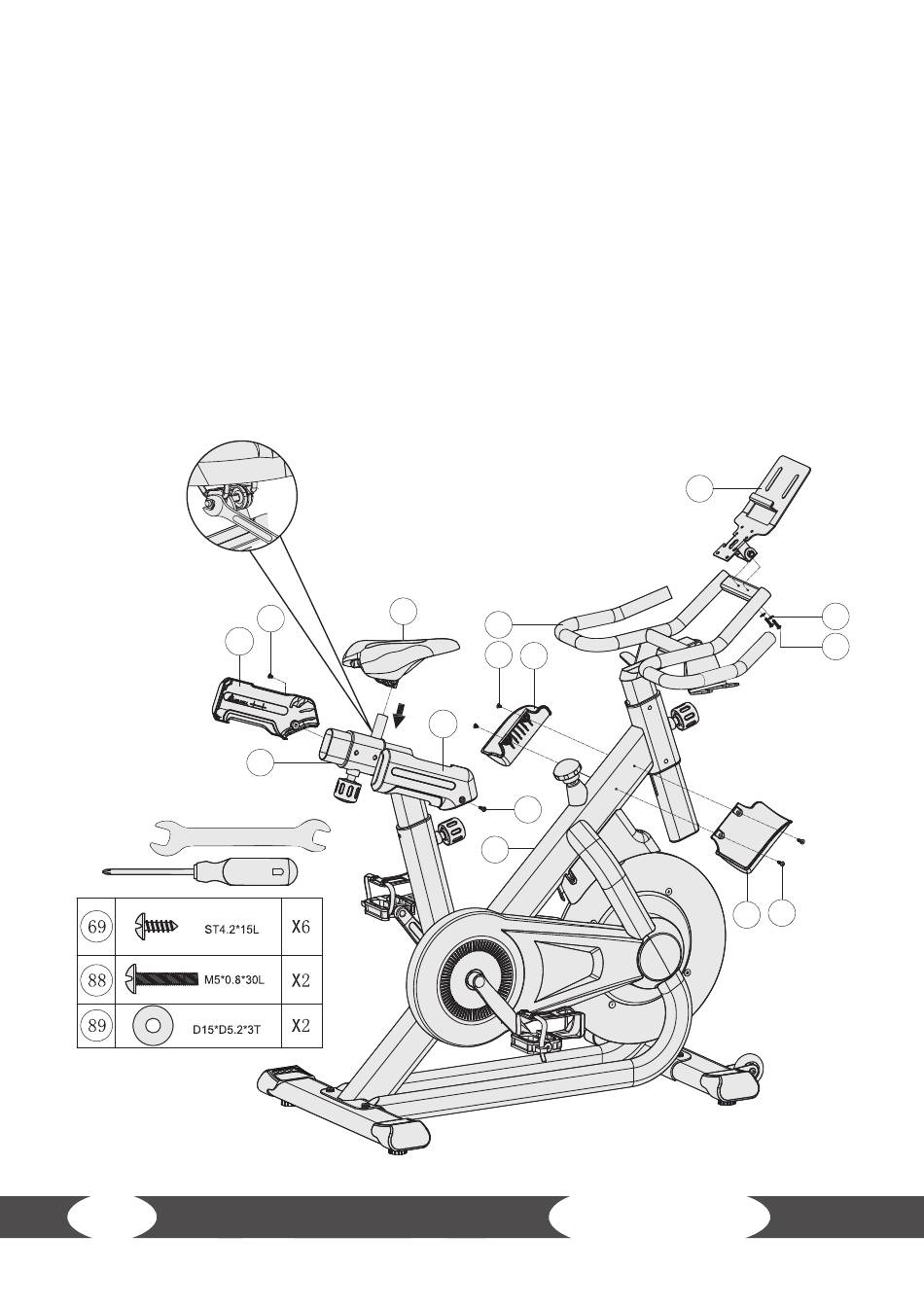

Schritt 3: Montage der Konsolenhalterung, der Flaschenhalterungen, des Sattels und der
Sattelabdeckungen
1. Montieren Sie die Konsolenhalterung (9) an dem Lenker (6) mit zwei Schrauben (88) und zwei fl achen
Unterlegscheiben (89).
2. Montieren Sie die linke und rechte Flaschenhalterung (82L & 82R) an dem Hauptrahmen (1) mit
jeweils zwei Schrauben (69).
3. Lösen Sie die Schraubverbindung auf der Unterseite des Sattels (60) ein wenig.
4. Montieren Sie den Sattel (60) an der Sattelstütze (4) und ziehen Sie die Schraubverbindung mit dem
Werkzeug wieder fest.
5. Montieren Sie die linke und rechte Sattelabdeckung (12L & 12R) an der Sattelstütze (4) mit jeweils
einer Schraube (69).
6. Ziehen Sie die Schrauben mit dem Werkzeug fest.
12L
16
60
69
12R
4
6
69
82L
69
1
IC70 Smart
9
89
88
69
82R
