Regolazioni
•

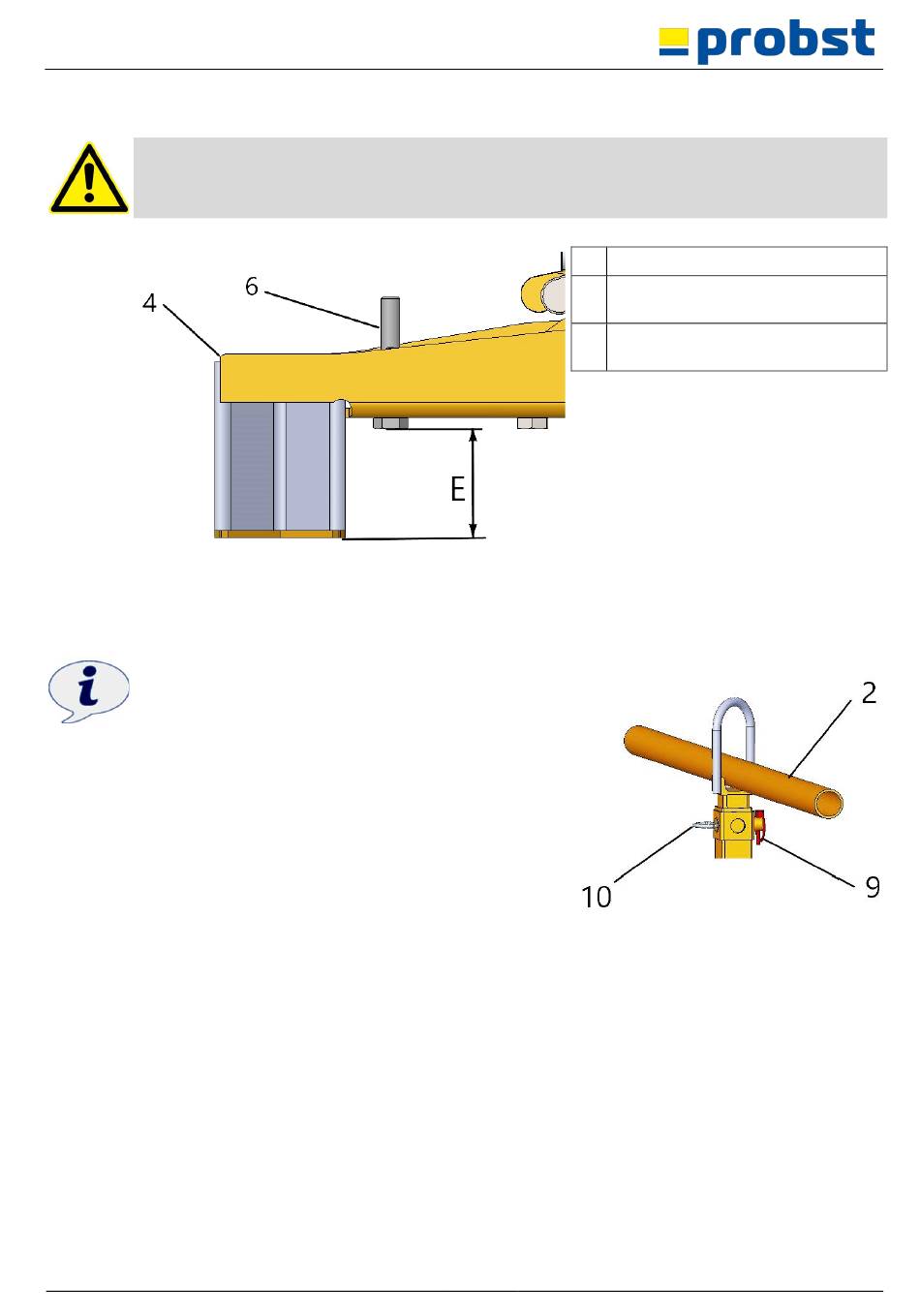

La regolazione della profondità di immersione E (Et) si effettua regolando le viti di regolazione
(6).
Tutte e quattro le viti di regolazione (6) devono avere esattamente la stessa dimensione di regolazione
(E) su entrambi gli adattatori (4), altrimenti c'è pericolo di scivolamento degli oggetti di presa (strati
di pietra)!
5.2

Regolazione della maniglia

Se manca lo spazio, la maniglia di trasporto (2) dell'unità
può essere ruotata di 90°.
Per farlo, proceda come segue:
•
Rimuova il perno di collegamento (9) del perno della
presa (10) ed estragga il perno della presa (10).
•
Tiri la maniglia di trasporto verso l'alto dal tubo
rettangolare e la giri di 90°.
•
Poi rimetta la maniglia di trasporto (2) sul tubo
rettangolare.
•
Inserisca nuovamente il perno (10) e lo fissi con il perno
di collegamento (9).
53100436 / 43101738
Abb. 3
14 / 20
4 Adattatore con ganasce di presa
6 Vite di regolazione della profondità di
immersione E (Et)
E Profondità di immersione E (supporto
regolabile in altezza)
Abb. 4
IT
