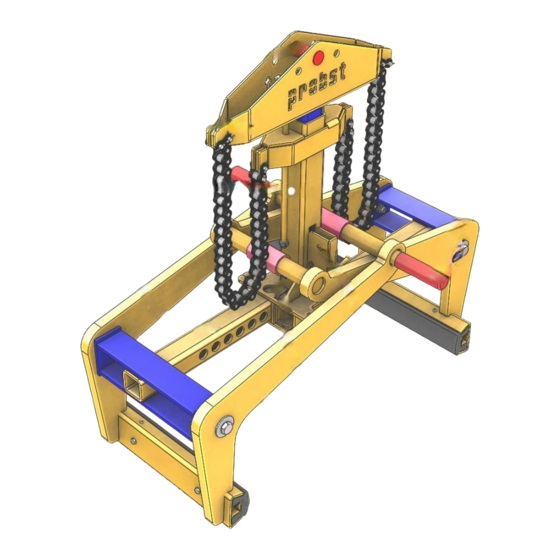

probst FTZ-UNI-25 Betriebsanleitung
Fertigteilzange
Vorschau ausblenden
Andere Handbücher für FTZ-UNI-25:
- Betriebsanleitung (104 Seiten) ,
- Betriebsanleitung (47 Seiten) ,
- Betriebsanleitung (80 Seiten)
Verwandte Anleitungen für probst FTZ-UNI-25
Inhaltszusammenfassung für probst FTZ-UNI-25
- Seite 1 Betriebsanleitung Original Betriebsanleitung Fertigteilzange FTZ FTZ-UNI-25 5310.0313...
- Seite 2 Bitte beachten Sie, dass das Produkt ohne vorliegende Betriebsanleitung in Landessprache nicht eingesetzt / in Betrieb gesetzt werden darf. Sollten Sie mit der Lieferung des Produkts keine Betriebsanleitung in Ihrer Landessprache erhalten haben, kontaktieren Sie uns bitte. In Länder der EU / EFTA senden wir Ihnen diese kostenlos nach.
-
Seite 3: Inhaltsverzeichnis
Bedienung für Geräte mit Wechselautomatik ....................15 Darstellung der Wechselautomatik ......................16 Wartung und Pflege .............................. 18 Wartung ................................ 18 7.1.1 Mechanik ............................... 18 Störungsbeseitigung ............................ 19 Reparaturen ..............................19 Prüfungspflicht ............................. 20 Hinweis zum Typenschild ..........................21 Hinweis zur Vermietung/Verleihung von PROBST-Geräten ................. 21 5310.0313... -
Seite 4: Eg-Konformitätserklärung
Sicherheit von Maschinen - Sicherheitsabstände gegen das Erreichen von Gefährdungsbereichen mit den oberen und unteren Gliedmaßen (ISO 13857:2008). Dokumentationsbevollmächtigter: Name: J. Holderied Anschrift: Probst GmbH; Gottlieb-Daimler-Straße 6; 71729 Erdmannhausen, Germany Unterschrift, Angaben zum Unterzeichner: Erdmannhausen, 15.05.2018................(M. Probst, Geschäftsführer) 5310.0313... -
Seite 5: Sicherheit
Sicherheit 4 / 21 Sicherheit Sicherheitshinweise Lebensgefahr! Bezeichnet eine Gefahr. Wenn sie nicht gemieden wird, sind Tod und schwerste Verletzungen die Folge. Gefährliche Situation! Bezeichnet eine gefährliche Situation. Wenn sie nicht gemieden wird, können Verletzungen oder Sachschäden die Folge sein. Verbot! Bezeichnet ein Verbot. -
Seite 6: Sicherheitskennzeichnung
Sicherheit 5 / 21 Sicherheitskennzeichnung VERBOTSZEICHEN Symbol Bedeutung Bestell-Nr.: Größe: 2904.0213 30 mm Es dürfen keine konischen Greifgüter gegriffen werden. 2904.0212 50 mm 2904.0211 80 mm 2904.0210 30 mm Niemals unter schwebende Last treten. Lebensgefahr! 2904.0209 50 mm 2904.0204 80 mm 2904.0216 30 mm Greifgüter niemals außermittig aufnehmen (stets im... -
Seite 7: Persönliche Sicherheitsmaßnahmen
Sicherheit 6 / 21 Persönliche Sicherheitsmaßnahmen Jeder Bediener muss die Bedienungsanleitung für das Gerät mit den Sicherheitsvorschriften gelesen und verstanden haben. Das Gerät und alle übergeordneten Geräte in/an die das Gerät eingebaut ist, dürfen nur von dafür beauftragten und qualifizierten Personen betrieben werden. ... -
Seite 8: Sicherheit Im Betrieb
Sicherheit 7 / 21 Sicherheit im Betrieb 2.9.1 Allgemeines Die Arbeit mit dem Gerät darf nur in bodennahem Bereich erfolgen. Das Schwenken des Gerätes über Personen hinweg ist untersagt. Der Aufenthalt unter schwebender Last ist verboten. Lebensgefahr! Das manuelle Führen ist nur bei Geräten mit Handgriffen erlaubt. -
Seite 9: Allgemeines
Allgemeines 8 / 21 Allgemeines Bestimmungsgemäßer Einsatz Das Gerät ist universell einsetzbar zum Greifen und Versetzen von sauberen und an den Greifflächen unverschmutzten marktüblichen Betonfertigteilen; Trittstufen; Bordsteinen (auch Naturbordsteinen), sowie von Kasseler Bord (Bus- und Bahn-Profilsteinen) und dergleichen. Das Gerät wird mit einem Hebezeug/Trägergerät wie z.B. Bagger oder Kran verbunden. Das Gerät ist universell einsetzbar durch besonders große Öffnungsweite und hohe Tragfähigkeit (siehe „Technische Daten“). - Seite 10 Allgemeines 9 / 21 NICHT ERLAUBTE TÄTIGKEITEN: Eigenmächtige Umbauten am Gerät oder der Einsatz von eventuell selbstgebauten Zusatzvorrichtungen gefährden Leib und Leben und sind deshalb grundsätzlich verboten!! Die Tragfähigkeit und Nennweiten/Greifbereiche des Gerätes dürfen nicht überschritten werden. Alle nicht bestimmungsgemäßen Transporte mit dem Gerät sind strengstens untersagt: ...
-
Seite 11: Übersicht Und Aufbau
4. Greifbereichsverstellung Greifbacke 6. Greifarm Befestigungslöcher für optionale Höhenverstellbare Auflage (HVA) 8. Wechselautomat 9. Handgriff Technische Daten Greifbereich W Eintauchtiefe E Backenlänge L Tragfähigkeit (WLL) Eigengewicht FTZ-UNI-25 0 – 750 mm 255 mm 420 mm 2.500 kg 115 kg 5310.0313... -
Seite 12: Installation
11 / 21 Installation Mechanischer Anbau Nur Original-Probst-Zubehör verwenden, im Zweifelsfall Rücksprache mit dem Hersteller halten. Die Tragfähigkeit des Trägergerätes/Hebezeuges darf durch die Last des Gerätes, der Anbaugeräte (Drehmotor, Einstecktaschen etc.) und die zusätzliche Last der Greifgüter nicht überschritten werden! Mechanische Greifgeräte müssen immer kardanisch aufgehängt werden, so dass sie in jeder Position frei... -
Seite 13: Einstecktaschen (Optional)
Installation 12 / 21 4.1.3 Einstecktaschen (optional) Um eine Verbindung zwischen dem Gabelstapler und der Einstecktasche herzustellen, fährt man mit den Gabelstapler-Zinken in die Einstecktaschen hinein. Danach arretiert man diese entweder mittels der Arretierungsschrauben, welche durch eine vorzusehende Bohrung in den Zinken gesteckt wird, oder mittels einer Kette oder eines Seils, das durch die Öse an den Einstecktaschen und um den Gabelträger gelegt werden muss. -
Seite 14: Einstellungen
Einstellungen 13 / 21 Einstellungen Einstellung des Greifbereichs Bevor Greifgut angehoben und versetzt werden kann, muss der entsprechende Greifbereich eingestellt werden. Ansonsten ist nicht gewährleistet, dass die Spannkraft zum sicheren Greifen des Greifgutes ausreicht und das Greifgut könnte abrutschen! Die Einstellung des Greifbereichs darf niemals auf beiden Seiten gleichzeitig erfolgen. -
Seite 15: Einstellung Der Gewindestange
Einstellungen 14 / 21 Einstellung der Gewindestange Der Greifbereich des Gerätes muss immer richtig eingestellt werden (siehe Einstellung des Greifbereichs). Ansonsten kann nicht gewährleistet werden, dass die Spannkraft zum sicheren Greifen ausreicht und es besteht die Gefahr des Abrutschens. Bei der Einstellung des Greifbereichs muss aus sicherheitstechnischen Gründen folgendes berücksichtigt werden: Die untere Mutter (3) an der Gewindestange (1) darf beim Greifvorgang (Anheben eines Greifgutes) nicht auf Anschlag fahren. -
Seite 16: Bedienung
Bedienung 15 / 21 Bedienung Greifbereiche Greifbereicheinstellung über Positionen der Mögliche Greifbereiche für Verstelllöcher (symmetrisch): Greifgüter (Produktmaße): Pos.1 + Pos.1 ~ 80 (rechts) (links) Pos.2 + Pos.2 ~ 80 ~ 160 (rechts) (links) Pos.3 + Pos.3 ~ 160 ~ 270 (rechts) (links) Pos.4... -
Seite 17: Darstellung Der Wechselautomatik
Bedienung 16 / 21 Darstellung der Wechselautomatik Das Gerät ist mit einer Wechselautomatik ausgerüstet, d.h. das ÖFFNEN und SCHLIESSEN der Greifarme erfolgt durch das Absetzen und Anheben des Gerätes. Bildliche Darstellungen der Schaltpositionen der Wechselautomatik ... - Seite 18 Bedienung 17 / 21 Beim Auswechseln einer defekten Wechselautomatik ist unbedingt darauf zu achten, dass die Schlitze der beiden Spannstifte immer nach unten zeigen. Die Position der Schlitze darf sich keinesfalls oben oder in der Mitte befinden, da sonst die Gefahr besteht, dass die Wechselautomatik eventuell beim Umschalten klemmt! 5310.0313...
-
Seite 19: Wartung Und Pflege
Wartung und Pflege 18 / 21 Wartung und Pflege Wartung Um eine einwandfreie Funktion, Betriebssicherheit und Lebensdauer des Gerätes zu gewährleisten, sind die in der unteren Tabelle aufgeführten Wartungsarbeiten nach Ablauf der angegebenen Fristen durchzuführen. Es dürfen nur Original-Ersatzteile verwendet werden, ansonsten erlischt die Gewährleistung. Alle Arbeiten dürfen nur bei stillgelegtem Gerät erfolgen! Bei allen Arbeiten muss sichergestellt sein, dass sich das Gerät nicht unabsichtlich schließen kann. -
Seite 20: Störungsbeseitigung
Wartung und Pflege 19 / 21 Störungsbeseitigung STÖRUNG URSACHE BEHEBUNG Die Klemmkraft ist nicht ausreichend, die Last rutscht ab (optional) Die Greifbacken sind abgenutzt Greifbacken erneuern (optional) Traglast ist größer als zulässig Traglast reduzieren (Greifbereichs-Einstellung) Greifbereich entsprechend der zu Es ist der falsche Greifbereich eingestellt (optional) transportierenden Güter einstellen Die Materialoberfläche ist verschmutzt... -
Seite 21: Prüfungspflicht
Wartung und Pflege 20 / 21 Prüfungspflicht Der Unternehmer hat dafür zu sorgen, dass das Gerät mindestens jährlich durch einen Sachkundigen geprüft und festgestellte Mängel sofort beseitigt werden ( siehe BGR 500). Die dementsprechenden gesetzlichen Bestimmungen u. die der Konformitätserklärung sind zu beachten! ... -
Seite 22: Hinweis Zum Typenschild
Kettenzug, Gabelstapler, Bagger...) mit zu berücksichtigen. Beispiel: Hinweis zur Vermietung/Verleihung von PROBST-Geräten Bei jeder Verleihung/Vermietung von PROBST-Geräten muss unbedingt die dazu gehörige Original Betriebsanleitung mitgeliefert werden (bei Abweichung der Sprache des jeweiligen Benutzerlandes, ist zusätzlich die jeweilige Übersetzung der Original Betriebsanleitung mit zuliefern)! -
Seite 23: Wartungsnachweis
Wartungsintervalls muss unverzüglich dieser Wartungsnachweis (mit Unterschrift u. Stempel) an uns übermittelt werden 1). 1) per E-Mail an: service@probst-handling.de / per Fax oder Post Betreiber: _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ Gerätetyp:... - Seite 24 Opening width (gripping dim 0 -750 mm) Tragfähigkeit / Working Load Limit WLL: 2500 kg / 5510 Eigengewicht / Dead Weight: kg / Product Name: Grab for Prefabricated Concrete Products FTZ-UNI-25 © all rights reserved conform to ISO 16016 Datum Name Benennung Fertigteilzange Erst. 30.8.2006 P.Hafenbrak Gepr.
- Seite 25 43100883 21000226 40110040 siehe separate Liste see separate list 20530019 21000166 20530038 20250038 43100832 20540002 43100884 21600002 43100677 43100831 30320129 20000079 43100676 20030006 20100018 20000008 21600002 33100032 20190018 36210036 20030006 36370001 © all rights reserved conform to ISO 16016 Datum Name Benennung Fertigteilzange...
- Seite 26 40110154 20530050 40110054 © all rights reserved conform to ISO 16016 Datum Name Benennung Einsatz für WA-L,komplett Erst. 24.8.2011 Perumal.Hurth Gepr. 24.9.2013 Joerg.Werner Artikelnummer/Zeichnungsnummer Blatt E40110040 Zust. Urspr. N236-1 Ers. f. Ers. d.
- Seite 27 A53100313 FTZ-UNI-25 Typenschild 29040056 29040638 Beidseitig / On both sides Erstellt/Created: Zuletzt geändert/Last changed: Blatt / Sheet: 1 / 1 17.01.2020 / Simon, Swen ----- / ----- Einige der Abbildungen sind möglicherweise optionales Zubehör des Gerätes/Some of pictures may be optional equipment of the device.
