Funzionamento e impostazione

5 Funzionamento e impostazione

Regolazione dell'ampiezza di presa (opzionale)

5.1
Attenzione durante la regolazione. Pericolo di infortuni alle mani!
Usare guanti di sicurezza. →
Per regolare il raggio di presa l'unità deve essere posizionata su un terreno piano!
Se le regolazioni vengono effettuate in posizione sollevata/appesa, esiste il rischio di lesioni (a causa
delle parti in movimento)!
In base alla lunghezza della gamba del piede (rapporto altezza-lunghezza ~ 1,85 *), si deve scegliere
tra 2 posizioni di riposizionamento (per pietre L di spessore 116 e 120 mm), per un allineamento quasi
verticale della merce da sollevare.
*
Altezza massima delle pietre a L = 1.300 mm

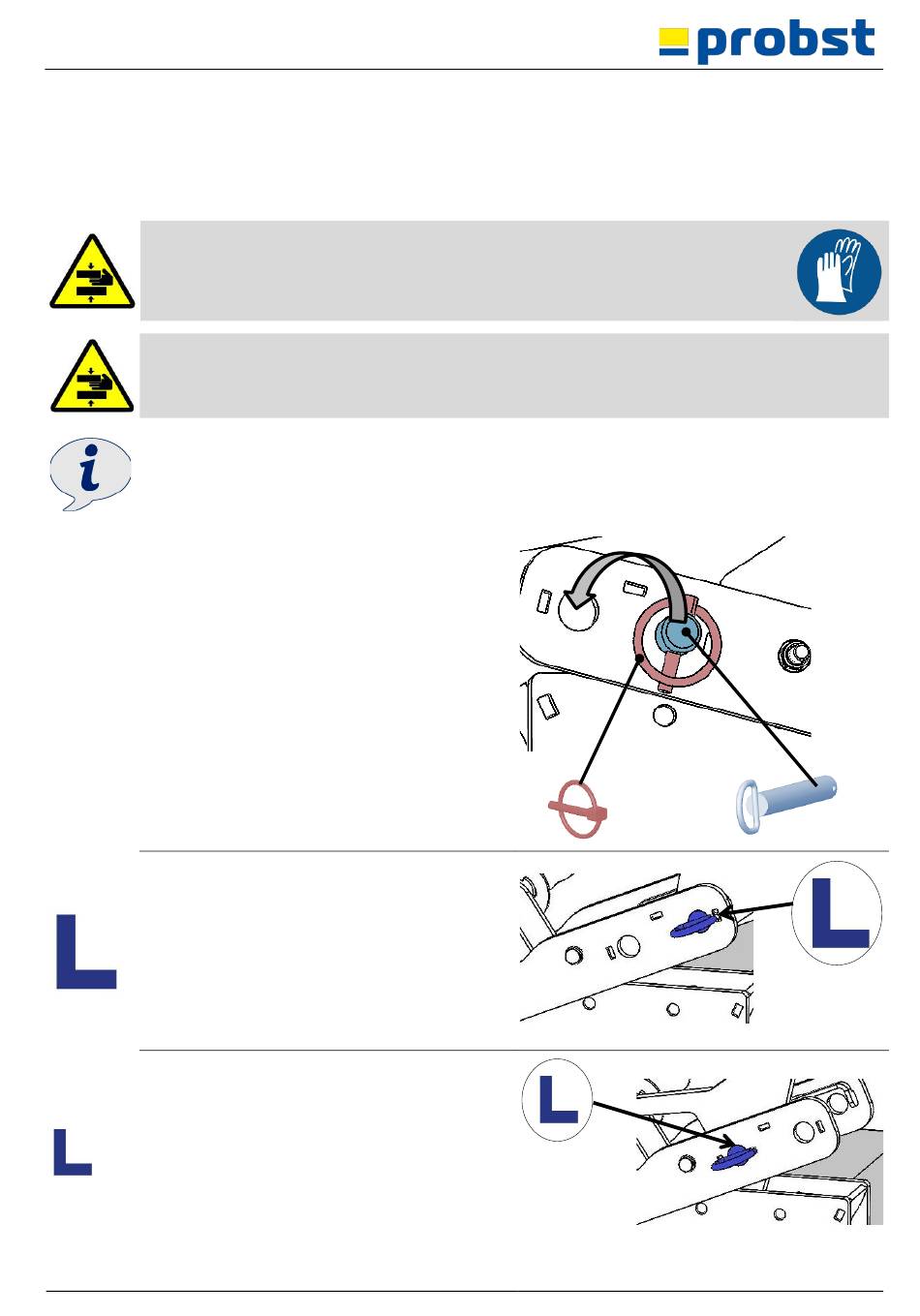

Per cambiare il raggio di presa, prima rimuova il
perno di bloccaggio (1) e poi estragga il perno a
spina (2) (→ fig. 1).
Ora le rispettive parti possono essere spostate di
conseguenza (→ Fig. 2 o Fig. 3).
Dopo il riposizionamento, fissi nuovamente le
rispettive parti con il perno (2) e la spina (1).
La posizione di riposizionamento anteriore
(contrassegnata con "L" (grande)) è adatta alle
pietre L più grandi, il cui centro di carico si trova al
di fuori dell'asse centrale del materiale di presa.
La posizione di riposizionamento posteriore
(contrassegnata con "L" (piccola)) è adatta alle
pietre L più piccole, il cui centro di carico si trova
all'interno dell'asse centrale del materiale di presa.
53100438
(1)
14 / 22
Abb. 1
(2)
Abb. 2
Abb. 3
IT
