Verwandte Anleitungen für probst RGV-Serie
Inhaltszusammenfassung für probst RGV-Serie

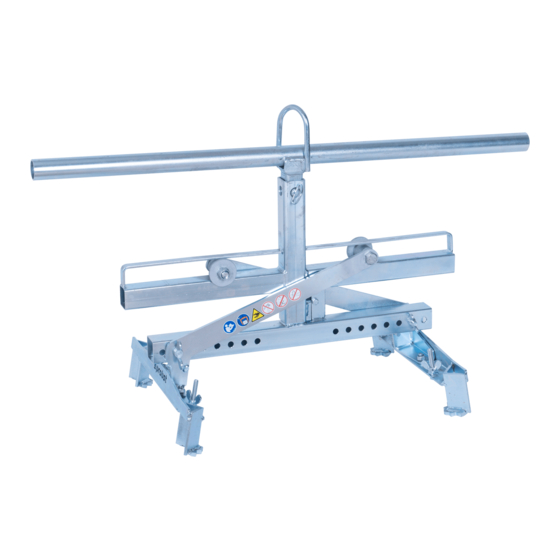

- Seite 1 Betriebsanleitung Bedrijfshandleiding Grasbeton-verplaatsingsklem RGV Rasengitter Verlegezange RGV RGV-9/9 DE / NL 5310.0372...
- Seite 5 Betriebsanleitung Original Betriebsanleitung Rasengitter Verlegezange RGV-9/9 5310.0372...
-
Seite 6: Inhaltsverzeichnis
Bedienung für Geräte mit Wechselautomatik ....................14 Darstellung der Wechselautomatik ......................15 Wartung und Pflege .............................. 16 Wartung ................................ 16 7.1.1 Mechanik ............................... 16 Störungsbeseitigung ............................. 17 Reparaturen ..............................17 Prüfungspflicht .............................. 17 Hinweis zum Typenschild ..........................18 Hinweis zur Vermietung/Verleihung von PROBST-Geräten ................ 18 5310.0372... -
Seite 7: Eg-Konformitätserklärung
Sicherheit von Maschinen - Sicherheitsabstände gegen das Erreichen von Gefährdungsbereichen mit den oberen und unteren Gliedmaßen (ISO 13857:2008). Dokumentationsbevollmächtigter: Name: J. Holderied Anschrift: Probst GmbH; Gottlieb-Daimler-Straße 6; 71729 Erdmannhausen, Germany Unterschrift, Angaben zum Unterzeichner: Erdmannhausen, 12.02.2019................(M. Probst, Geschäftsführer) 5310.0372... -
Seite 8: Sicherheit
Sicherheit 4 / 18 Sicherheit Sicherheitshinweise Lebensgefahr! Bezeichnet eine Gefahr. Wenn sie nicht gemieden wird, sind Tod und schwerste Verletzungen die Folge. Gefährliche Situation! Bezeichnet eine gefährliche Situation. Wenn sie nicht gemieden wird, können Verletzungen oder Sachschäden die Folge sein. Verbot! Bezeichnet ein Verbot. -
Seite 9: Sicherheitskennzeichnung
Sicherheit 5 / 18 Sicherheitskennzeichnung VERBOTSZEICHEN Symbol Bedeutung Bestell-Nr. Größe 2904.0210 Ø 30 mm Niemals unter schwebende Last treten. Lebensgefahr! 2904.0209 Ø 50 mm 2904.0204 Ø 80 mm 2904.0213 Ø 30 mm Es dürfen keine konischen Greifgüter gegriffen werden. 2904.0212 Ø... -
Seite 10: Persönliche Sicherheitsmaßnahmen
Sicherheit 6 / 18 Persönliche Sicherheitsmaßnahmen • Jeder Bediener muss die Bedienungsanleitung für das Gerät mit den Sicherheitsvorschriften gelesen und verstanden haben. • Das Gerät und alle übergeordneten Geräte in/an die das Gerät eingebaut ist, dürfen nur von dafür beauftragten und qualifizierten Personen betrieben werden. •... -
Seite 11: Sicherheit Im Betrieb
Sicherheit 7 / 18 Sicherheit im Betrieb 2.9.1 Allgemeines • Die Arbeit mit dem Gerät darf nur in bodennahem Bereich erfolgen. Das Schwenken des Gerätes über Personen hinweg ist untersagt. • Der Aufenthalt unter schwebender Last ist verboten. Lebensgefahr! • Das manuelle Führen ist nur bei Geräten mit Handgriffen erlaubt. -
Seite 12: Allgemeines
Allgemeines 8 / 18 Allgemeines Bestimmungsgemäßer Einsatz Das Gerät „Rasengitter Verlegezange“ (RGV-9/9) ist ausschließlich geeignet zum Greifen von Rasengittersteinen (40x60cm u. Öffnung von 9x9cm mit Abstand von 20/20cm.) (→ Abb. 1) und kann entweder von Hand angehoben (durch 2-Mann am Handtragegriff), oder mittels Schlupf oder Kette an ein Trägergerät angehängt (Ladekran, Minibagger, etc.) werden. - Seite 13 Allgemeines 9 / 18 Es dürfen nur Steinelemente mit parallelen und ebenen Greifflächen gegriffen werden! Ansonsten besteht Abrutschgefahr! NICHT ERLAUBTE TÄTIGKEITEN: Eigenmächtige Umbauten am Gerät oder der Einsatz von eventuell selbstgebauten Zusatzvorrichtungen gefährden Leib und Leben und sind deshalb grundsätzlich verboten!! Die Tragfähigkeit (WLL) und Nennweiten/Greifbereiche des Gerätes dürfen nicht überschritten werden.
-
Seite 14: Übersicht Und Aufbau
20 kg Installation Mechanischer Anbau Nur Original-Probst-Zubehör verwenden, im Zweifelsfall Rücksprache mit dem Hersteller halten. Die Tragfähigkeit des Trägergerätes/Hebezeuges darf durch die Last des Gerätes, der Anbaugeräte (Drehmotor, Einstecktaschen etc.) und die zusätzliche Last der Greifgüter nicht überschritten werden! Greifgeräte müssen immer kardanisch aufgehängt werden, so dass sie in jeder Position frei auspendeln können. -
Seite 15: Einhängeöse / Einhängebolzen
Installation 11 / 18 4.1.1 Einhängeöse / Einhängebolzen Das Gerät ist mit einer Einhängeöse / Einhängebolzen ausgerüstet und kann somit an verschiedenste Trägergräte/Hebezeuge angebracht werden. Es ist darauf zu achten, dass die Einhängeöse / Einhängebolzen sicher mit dem Anschlagmittel (Kranhaken, Schlupf etc.) verbunden ist und nicht abrutschen kann. -
Seite 16: Einstellungen
Einstellungen 12 / 18 Einstellungen Einstellung Eintauchtiefe/Greifbereich Die abgebildeten Greifgüter (Rasengittersteine) können in nur zwei Versteckungsbohrungen (jeweils 4. Loch von innen) für einen Greifbereich/Greifweite (GW) von ca. 300 mm und Versteckungsbohrungen (jeweils 7. Loch von innen) für eine Greifbereich/Greifweite (GW) von ca. 500mm gegriffen werden (→ Abb. -
Seite 17: Einstellung Handgriff
Einstellungen 13 / 18 • Das Einstellen der Eintauchtiefe E (Et) erfolgt durch das Verstellen der Einstellschrauben (6). Alle vier Einstellschrauben (6) müssen an beiden Adaptern (4) jeweils genau das gleiche Einstellmaß (E) haben, ansonsten besteht Abrutschgefahr der Greifgüter (Steinlagen)! Adapter mit Greifbacken Einstellschraube für Eintauchtiefe E (Et) Eintauchtiefe E (höhenverstellbare... -
Seite 18: Bedienung
Bedienung 14 / 18 Bedienung Bedienung für Geräte mit Wechselautomatik • Das Gerät wird mit dem Hebezeug/Trägergerät (z.B. Bagger) verbunden. • Anhand der zu transportierenden Greifgüter wird an dem Gerät der Greifbereich eingestellt. • Mit dem Hebegerät/Trägergerät wird das Gerät über dem Greifgut positioniert und abgesenkt. •... -
Seite 19: Darstellung Der Wechselautomatik
Bedienung 15 / 18 Darstellung der Wechselautomatik Das Gerät ist mit einer Wechselautomatik ausgerüstet, das heißt das ÖFFNEN und SCHLIESSEN der Greifarme erfolgt durch das Absetzen und Anheben des Gerätes. Bildliche Darstellungen der Schaltpositionen der Wechselautomatik: •Gerät ist durch das Trägergerät •Gerät wird auf das Greifgut abgesetzt •Gerät wird durch das Trägergerät angehoben... -
Seite 20: Wartung Und Pflege
Wartung und Pflege 16 / 18 Wartung und Pflege Wartung Um eine einwandfreie Funktion, Betriebssicherheit und Lebensdauer des Gerätes zu gewährleisten, sind die in der unteren Tabelle aufgeführten Wartungsarbeiten nach Ablauf der angegebenen Fristen durchzuführen. Es dürfen nur Original-Ersatzteile verwendet werden, ansonsten erlischt die Gewährleistung. Alle Arbeiten dürfen nur bei stillgelegtem Gerät erfolgen! Bei allen Arbeiten muss sichergestellt sein, dass sich das Gerät nicht unabsichtlich schließen kann. -
Seite 21: Störungsbeseitigung
• Die dementsprechenden gesetzlichen Bestimmungen u. die der Konformitätserklärung sind zu beachten! • Die Durchführung der Sachkundigenprüfung kann auch durch den Hersteller Probst GmbH erfolgen. Kontaktieren Sie uns unter: service@probst-handling.com • Wir empfehlen, nach durchgeführter Prüfung und Mängelbeseitigung des Gerätes die Prüfplakette „Sachkundigenprüfung / Expert inspection“... -
Seite 22: Hinweis Zum Typenschild
Kettenzug, Gabelstapler, Bagger...) mit zu berücksichtigen. Beispiel: Hinweis zur Vermietung/Verleihung von PROBST-Geräten Bei jeder Verleihung/Vermietung von PROBST-Geräten muss unbedingt die dazu gehörige Original Betriebsanleitung mitgeliefert werden (bei Abweichung der Sprache des jeweiligen Benutzerlandes, ist zusätzlich die jeweilige Übersetzung der Original Betriebsanleitung mit zuliefern)! -
Seite 23: Wartungsnachweis
Wartungsintervalls muss unverzüglich dieser Wartungsnachweis (mit Unterschrift u. Stempel) an uns übermittelt werden 1). 1) per E-Mail an: service@probst-handling.de / per Fax oder Post Betreiber: _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ Gerätetyp:... - Seite 25 Bedrijfshandleiding Vertaling van de originele bedieningshandleiding Grasbeton-verplaatsingsklem RGV RGV-9/9 5310.0372...
- Seite 26 Afbeelding van de wisselautomaat ......................15 Onderhoud en verzorging ............................ 16 Onderhoud ..............................16 7.1.1 Mechanisme ..............................16 Verhelpen van storingen ..........................17 Reparaties ..............................17 Controleplicht ............................... 18 Instructie m.b.t. het typeplaatje ........................19 Instructie m.b.t. verhuur/uitlenen van PROBST apparaten ................ 19 5310.0372...
-
Seite 27: Ce - Conformiteitsverklaring
Zekerheid van machines ― Zekerheidsafstand voor het vermijden van gevaarlijke delen met het boven en onder lichaam (ISO 13857:2008). Autoriseerde persoon voor EC-dokumentatie: Naam: J. Holderied Adres: Probst GmbH; Gottlieb-Daimler-Straße 6; 71729 Erdmannhausen, Germany Handtekening, gegevens over ondertekenaar: Erdmannhausen, 12.02.2019................(M. Probst, directeur) -
Seite 28: Veiligheid
Veiligheid 4 / 19 Veiligheid Veiligheidsinstructies Levensgevaar! Geeft een gevaar aan. Als dit niet voorkomen wordt, zijn de dood en zwaar letsel het gevolg. Gevaarlijke situatie! Geeft een gevaarlijke situatie aan. Als deze niet voorkomen wordt, kunnen letsel of schade het gevolg zijn. Verbod! Geeft een verbod aan. -
Seite 29: Veiligheidsaanduidingen
Veiligheid 5 / 19 Veiligheidsaanduidingen VERBODSTEKENS Symbool Betekenis Bestel-Nr. Formaat 2904.0210 Ø30 mm Nooit onder een zwevende last gaan staan. Levensgevaar! 2904.0209 Ø50 mm 2904.0204 Ø80 mm 2904.0213 Ø30 mm Er mogen geen conische goederen vastgegrepen worden. 2904.0212 Ø50 mm 2904.0211 Ø80 mm 2904.0216... -
Seite 30: Persoonlijke Veiligheidsmaatregelen
Veiligheid 6 / 19 Persoonlijke veiligheidsmaatregelen • Elk persoon die het apaparaat bedient moet van tevoren de bedieningshandleiding voor de Easy Clean met de veiligheidsvoorschriften hebben gelezen en begrepen. • Het apparaat en alle daarmee verbonden apparaten die in het appraat in/aangebouwd zijn, mogen enkel door door personeel worden bediend die hiervoor gekwalificeerd en gecertificeerd zijn. -
Seite 31: Veiligheid Tijdens Bedrijf
Veiligheid 7 / 19 Veiligheid tijdens bedrijf 2.9.1 Algemeen • Het is alleen toegestaan dichtbij de grond met de apparaat te werken. Het is verboden de apparaat boven mensen te zwenken. • Alleen apparaaten met handgrepen mogen met de hand gevoerd worden. •... -
Seite 32: Algemeen
Algemeen 8 / 19 Algemeen Gebruik volgens de voorschriften Het apparaat "Rasengitter Verlegezange" (grasbeton-verplaatsingsklem) (RGV -9/9) is uitsluitend bestemd voor het grijpen van grastegels (40x60cm en opening van 9x9cm met afstand van 20/20cm.) (→ Afb. 1) en kan of handmatig worden opgetild (door 2 personen aan de handgreep), of met behulp van een mof of ketting aan een draagapparaat worden gehangen (laadkraan, minibagger, enz.). - Seite 33 Algemeen 9 / 19 NIET TOEGESTANE TOEPASSINGEN: Het eigenhandige ombouwen van het apparaat of het inzetten van eventueel zelfgebouwde toevoegingen kunnen gevaarlijk zijn voor de gebruiker en diens omgeving en zijn dus ten stelligste verboden! De draagkracht (WLL) en het nominale breedtes / grijpbereik van het apparaat mogen niet overschreden worden.
-
Seite 34: Overzicht En Opbouw
Algemeen 10 / 19 Overzicht en opbouw Ooghaak Handgreep (um 90° drehbar) Wisselautomaat om volautomatisch te kunnen overschakelen van "grijpen" naar "lossen Adapter mit Greifbacken Verstellung Greifbereich/Greifweite (GW) Technische Gegevens Type: Grijpbereik / Grijpbreedte Draagkracht Eigen gewicht RGV-9/9 300/500 mm 250 kg 20 kg 5310.0372... -
Seite 35: Installatie
Installatie Mechanische montage Gebruik alleen origineel Probst-toebehoren en overleg bij twijfel met de fabrikant. Het draagvermogen van het draagapparaat/hefgereedschap mag niet door de last van het apparaat, de aangebouwde machines (roterende motor, insteektassen, etc.) en de extra last van de grijpgoederen... -
Seite 36: Aan De Machine Gebouwdee Constructie Met Insteekzakken (Option)
Afstelwerkzaamheden 12 / 19 4.1.4 Aan de machine gebouwdee constructie met insteekzakken (option) • Om een verbinding tussen vorkheftruck en insteekzak aan te brengen worden de vorken van de vorkheftruck in de insteekzakken gebracht en vastgezet door middel van de arreteringsschroeven die door een in de tanden aan te brengen gat gestoken worden, of door middel van een ketting of een touw dat door de ogen op de insteekzakken en om het dozenrek van de vorkheftruck gelegd moet worden. -
Seite 37: Instelling Handgreep
Afstelwerkzaamheden 13 / 19 • Door aanpassing van de adapter met grijpklauw (4) kan het apparaat worden gebruikt voor het heffen van grijpgoederen van verschillende groottes. • De aanpassing van het grijpbereik/grijpbreedte (GW) wordt als volgt uitgevoerd: • Zet het apparaat op de grond neer, draai de vleugelmoeren (7) los en trek de vleugelbouten (8) eruit. -
Seite 38: Bediening
Bediening 14 / 19 Bediening Bediening voor toestellen met wisselautomaat • Het toestel wordt met het hefwerktuig/draagmachine (bv.kraan) verbonden. • Aan de hand van de te transporterende goederen wordt de grijpbereik op de machine ingesteld. • Met het hefwerktuig/draagmachine wordt de machine boven de te grijpen goederen geplaatst en neergelaten. -
Seite 39: Afbeelding Van De Wisselautomaat
Bediening 15 / 19 Afbeelding van de wisselautomaat De machine is van een wisselautomaat voorzien, d.w.z. het OPENEN en SLUITEN van de grijparmen vindt plaats door het neerzetten en optillen van de machine. Afbeeldingen van de schakelstanden van de wisselautomaat •... -
Seite 40: Onderhoud En Verzorging
Onderhoud en verzorging 16 / 19 Onderhoud en verzorging Onderhoud Om onberispelijke functie, bedrijfsveiligheid en levensduur van het toestel te garanderen, moeten de in de tabel opgesomde onderhoudswerkzaamheden volgens de aangegeven perioden worden uitgevoerd Er mogen enkel originele vervangonderdelen gebruikt worden om de garantie te kunnen behouden. Hierbij moet erop worden gelet, dat alle werkzaamheden uitsluitend buiten bedrijf mogen plaatsvinden! Om verwondingen te vermijden, moet er bij alle werkzaamheden gecontroleerd worden of het toestel zichzelf niet per ongeluk sluiten kan. -
Seite 41: Verhelpen Van Storingen
Onderhoud en verzorging 17 / 19 Verhelpen van storingen STORING OORZAAK OPLOSSING De klemkracht is niet voldoende, de last glijdt weg. • • De grijpklauwen zijn versleten Grijpklauwen vernieuwen • • Draaglast is groter dan toegestaan Draaglast verminderen • • (Grijpbereik-instelling) De verkeerde grijpbereik is Grijpbereik volgens de te... -
Seite 42: Controleplicht
• De desbetreffende wettelijke bepalingen en de bepalingen van de conformiteitsverklaring dienen in acht te worden genomen! • De keuring door een deskundige kan ook door de fabrikant Probst GmbH worden gedaan. Neem contact met ons op via: service@probst-handling.com •... -
Seite 43: Instructie M.b.t. Het Typeplaatje
Voorbeeld: Instructie m.b.t. verhuur/uitlenen van PROBST apparaten Bij iedere uitlening/verhuur van PROBST apparaten moet absoluut de daarbij horende originele handleiding worden meegeleverd (indien de taal van het land van de betreffende gebruiker afwijkt, dient bovendien de desbetreffende vertaling van de originele handleiding te worden meegeleverd)! - Seite 44 Na iedere onderhoudsbeurt moet het onderhoudsblad (met handtekening en stempel) onmiddellijk aan ons doorgestuurd worden 1) per e-mail aan. service@ probst-handling.com / per fax of post Gebruiker: _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ Apparaatype: _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ Artikel-Nr.:...
- Seite 45 ÖW klein / narrow ÖW weit / wide 1100 Tragfähigkeit / Working Load Limit WLL: kg / Eigengewicht / Dead Weight: kg / 44,1 Product Name: Turf Stone Laying Clamp RGV-9/9 © all rights reserved conform to ISO 16016 Datum Name Benennung Rasengitter Verlegezange RGV-9/9...
- Seite 46 43101154 siehe separate Liste see separate list 43101152 siehe separate Liste see separate list Bei Änderungen Rücksprache TB ! Gewicht: 20,4 kg Schutzvermerk nach DIN 34 beachten! Nachdruck nur mit unserer Genehmigung! Benennung Datum Name Rasengitter Verlegezange RGV-9/9 Erst. 29.8.2013 Ralf.Northe Gepr.
- Seite 47 20160004 20100016 20100016 20160004 43101151 20000252 20000017 20000017 20000252 Bei Änderungen Rücksprache TB ! Gewicht: 2,4 kg Schutzvermerk nach DIN 34 beachten! Nachdruck nur mit unserer Genehmigung! Benennung Datum Name Adapter zu RGV-9/9 kpl. Erst. 29.8.2013 Ralf.Northe Gepr. Abstand 400, Et 60 Blatt Artikelnummer/Zeichnungsnummer E43101152...
- Seite 48 43100067 20540001 43101150 30320060 43101149 20160005 33100001 Blatt 2 43101151 20060005 20060005 43101151 33100001 Bei Änderungen Rücksprache TB ! Gewicht: 43101149 20160005 43101148 16,3 kg Schutzvermerk nach DIN 34 beachten! Nachdruck nur mit unserer Genehmigung! Benennung Datum Name Rasengitter Verlegezange RGV Erst.
- Seite 49 20530065 20000011 40110304 Allgemeintoleranzen nach ISO 2768-mk / Maße ISO 14405 Oberflächen nach DIN ISO 1302 allgemeiner Biegehalbmesser = Blechstärke Keine Änderungen ohne Rücksprache mit TB ! Stückliste nur zur Information, Pro Alpha Stückliste hat Priorität Oberflächen- 16,3 kg Format Maßstab: Gewicht: behandlung...
- Seite 50 A53100372 RGV-9/9 29040056 29040629 Auf beiden Seiten/On both sides Erstellt/Created: Zuletzt geändert/Last changed: Blatt / Sheet: 1 / 1 06.07.2017 / Krasnikov, Igor 06.07.2017 / Krasnikov, Igor Einige der Abbildungen sind möglicherweise optionales Zubehör des Gerätes/Some of pictures may be optional equipment of the device.
