Einstellung Handgriff - probst 53100436 Betriebsanleitung

Einstellungen
•
Das Einstellen der Eintauchtiefe E (Et) erfolgt durch das Verstellen der Einstellschrauben (6).
Alle vier Einstellschrauben (6) müssen an beiden Adaptern (4) jeweils genau das gleiche
Einstellmaß (E) haben, ansonsten besteht Abrutschgefahr der Greifgüter (Steinlagen)!
5.2

Einstellung Handgriff

Bei Platzmangel kann der Handtragegriff (2) des Gerätes
um 90° gedreht werden.
Hierzu muss folgendermaßen vorgegangen werden:
•
Klappsplint (9) des Steckbolzens (10) entfernen und
Steckbolzen (10) herausziehen.
•
Handtragegriff aus dem Rechteckrohr nach oben
wegziehen und um 90° drehen.
•
Anschließend Handtragegriff (2) wieder auf das
Rechteckrohr aufstecken.
•
Steckbolzen (10) wieder einstecken und mit Klappsplint
(9) sichern.
53100436 / 43101738

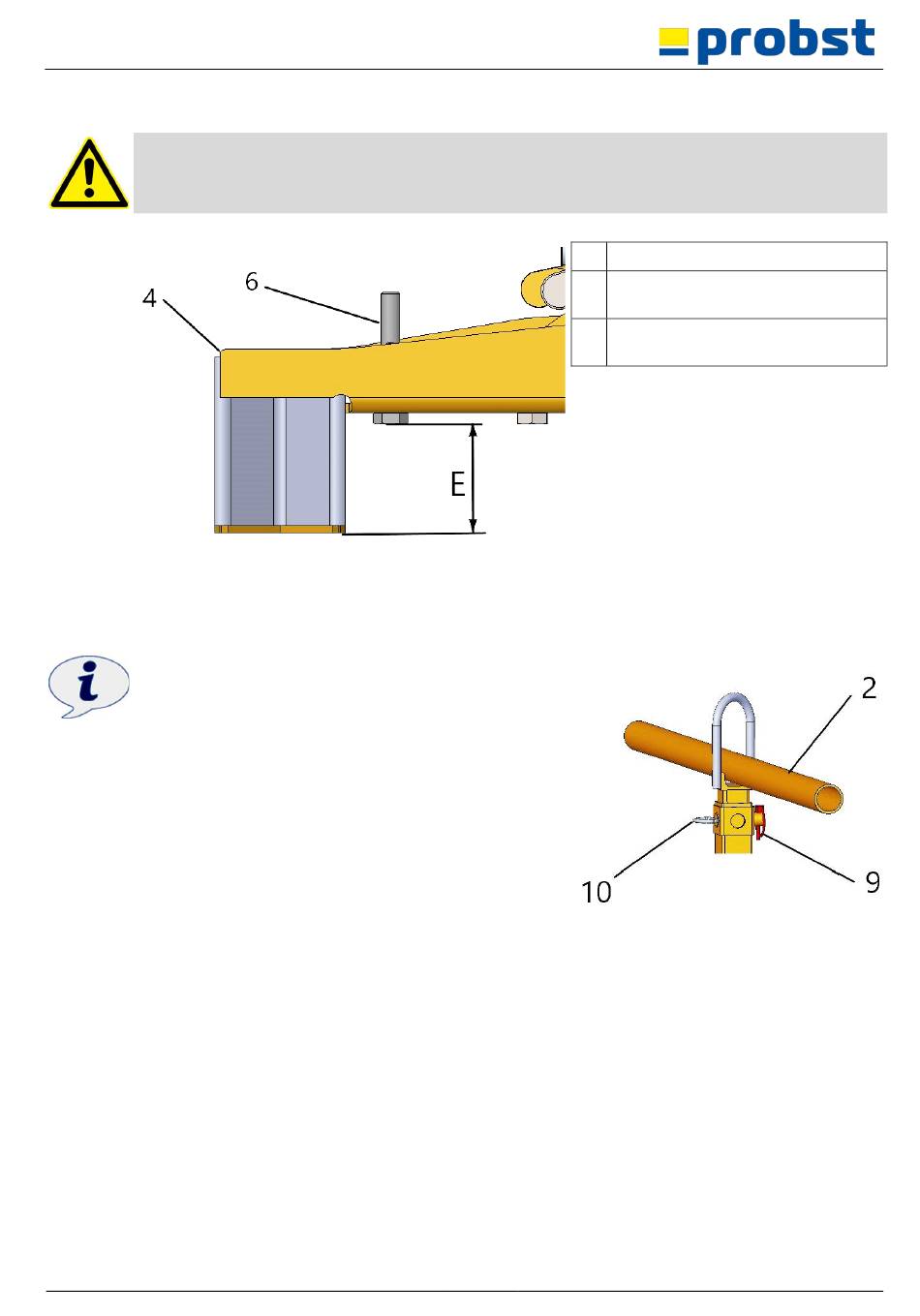

Abb. 3
14 / 20
4 Adapter mit Greifbacken
6 Einstellschraube für Eintauchtiefe E
(Et)
E Eintauchtiefe E (höhenverstellbare
Auflage)
Abb. 4
