Regolazioni; Impostazione Della Profondità Di Immersione/Gamma Di Presa - probst 53100436 Betriebsanleitung

Regolazioni

5 Regolazioni
5.1 Impostazione della profondità di immersione/gamma di presa
I beni di presa mostrati (pietre di ghiaia per prato) possono essere afferrati in due soli fori di
occultamento (4° foro dall'interno in ciascun caso) per un campo di presa/larghezza di presa (GW) di
circa 300 mm e fori di occultamento (7° foro dall'interno in ciascun caso) per un campo di
presa/larghezza di presa (GW) di circa 500 mm (→ Fig. 1).
Inoltre, è possibile modificare la "profondità di immersione E (Et)" delle ganasce di presa sull'adattatore
(4), che deve essere regolata in base alla merce da prendere (griglie per prato) (→ fig. 3).
GW = larghezza di presa/gamma di presa
Et = profondità di immersione E
•
Regolando gli adattatori con le ganasce di presa (4), il dispositivo può essere utilizzato per
sollevare merci di dimensioni diverse.
•
La regolazione del campo di presa/larghezza di presa (GW) si effettua come segue:
•
Posizionare l'unità sul pavimento, allentare i dadi ad alette (7) e quindi estrarre le viti ad alette (8).
•
Sposti l'adattatore con le ganasce (4) fino a quando il campo di presa/larghezza di presa (GW)
viene regolato in base all'oggetto da afferrare, assicurandosi che entrambi gli adattatori con le
ganasce (4) siano disposti simmetricamente (rispetto all'asse centrale del dispositivo).
•
Inserisca le viti ad alette (8) nei fori corrispondenti e le fissi nuovamente con i dadi ad alette (7).
53100436 / 43101738

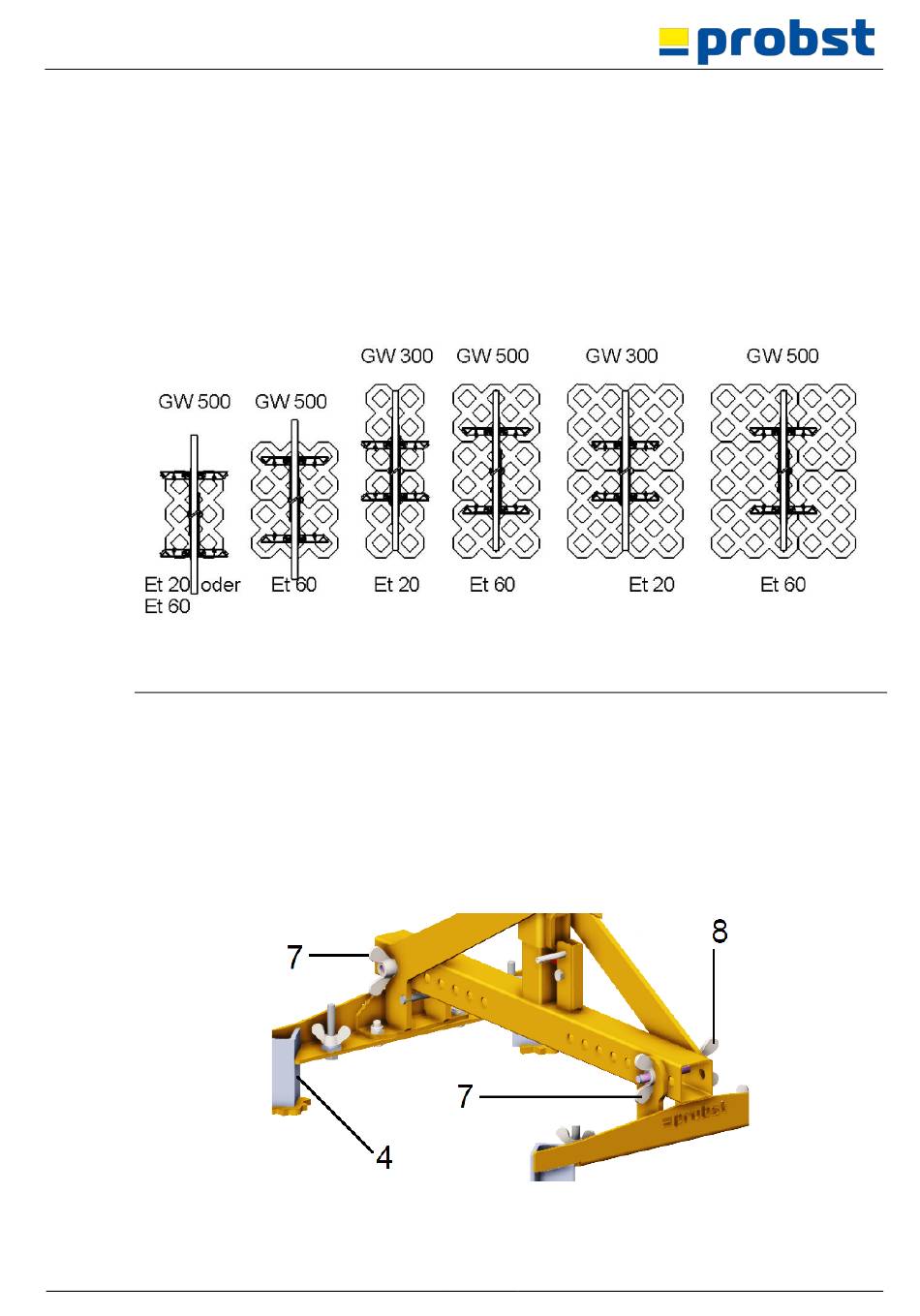

Abb. 1
