Verwandte Anleitungen für probst RGV
Inhaltszusammenfassung für probst RGV

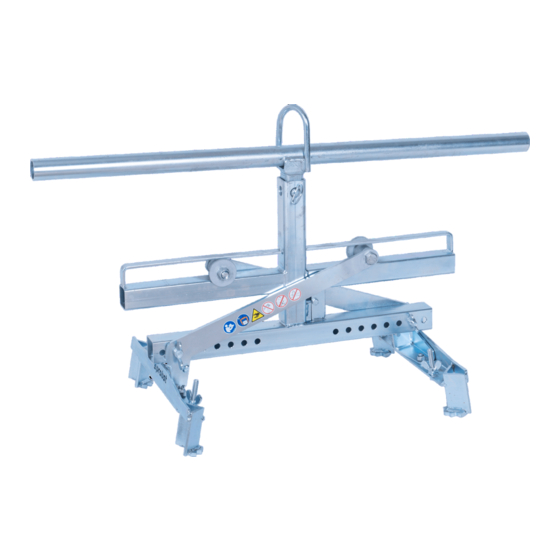

- Seite 1 Betriebsanleitung Original Betriebsanleitung Rasengitter Verlegezange RGV RGV-9/9 53100436 / 43101738...
- Seite 2 Bitte beachten Sie, dass das Produkt ohne vorliegende Betriebsanleitung in Landessprache nicht eingesetzt / in Betrieb gesetzt werden darf. Sollten Sie mit der Lieferung des Produkts keine Betriebsanleitung in Ihrer Landessprache erhalten haben, kontaktieren Sie uns bitte. In Länder der EU / EFTA senden wir Ihnen diese kostenlos nach.
-
Seite 3: Inhaltsverzeichnis
Reparaturen ..............................17 Prüfungspflicht ............................. 18 Hinweis zum Typenschild ..........................19 Hinweis zur Vermietung/Verleihung von PROBST-Geräten ................ 19 Entsorgung / Recycling von Geräten und Maschinen ..................19 Änderungen gegenüber den Angaben und Abbildungen in der Betriebsanleitung sind vorbehalten. 53100436 / 43101738... -
Seite 4: Eg-Konformitätserklärung
Sicherheit von Maschinen - Sicherheitsabstände gegen das Erreichen von Gefährdungsbereichen mit den oberen und unteren Gliedmaßen Dokumentationsbevollmächtigter: Name: Jean Holderied Anschrift: Probst GmbH; Gottlieb-Daimler-Straße 6; 71729 Erdmannhausen, Germany Unterschrift, Angaben zum Unterzeichner: Erdmannhausen, 15.02.2022................(Eric Wilhelm, Geschäftsführer) 53100436 / 43101738... -
Seite 5: Sicherheit
Sicherheit Sicherheit Sicherheitshinweise Lebensgefahr! Bezeichnet eine Gefahr. Wenn sie nicht gemieden wird, sind Tod und schwerste Verletzungen die Folge. Gefährliche Situation! Bezeichnet eine gefährliche Situation. Wenn sie nicht gemieden wird, können Verletzungen oder Sachschäden die Folge sein. Verbot! Bezeichnet ein Verbot. Wenn es nicht eingehalten wird, sind Tod und schwerste Verletzungen, oder Sachschäden die Folge. -
Seite 6: Sicherheitskennzeichnung
Sicherheit Sicherheitskennzeichnung VERBOTSZEICHEN Symbol Bedeutung Bestell-Nr. Größe 29040210 Ø 30 mm Niemals unter schwebende Last treten. Lebensgefahr! 29040209 Ø 50 mm 29040204 Ø 80 mm 29040213 Ø 30 mm Es dürfen keine konischen Greifgüter gegriffen werden. 29040212 Ø 50 mm 29040211 Ø... -
Seite 7: Persönliche Sicherheitsmaßnahmen
Sicherheit Persönliche Sicherheitsmaßnahmen • Jeder Bediener muss die Bedienungsanleitung für das Gerät mit den Sicherheitsvorschriften gelesen und verstanden haben. • Das Gerät und alle übergeordneten Geräte in/an die das Gerät eingebaut ist, dürfen nur von dafür beauftragten und qualifizierten Personen betrieben werden. •... -
Seite 8: Sicherheit Im Betrieb
Sicherheit Sicherheit im Betrieb 2.9.1 Allgemeines • Die Arbeit mit dem Gerät darf nur in bodennahem Bereich erfolgen. Das Schwenken des Gerätes über Personen hinweg ist untersagt. • Der Aufenthalt unter schwebender Last ist verboten. Lebensgefahr! • Das manuelle Führen ist nur bei Geräten mit Handgriffen erlaubt. •... -
Seite 9: Allgemeines
Hand angehoben (durch 2-Mann am Handtragegriff), oder mittels Schlupf oder Kette an ein Trägergerät angehängt (Ladekran, Minibagger, etc.) werden. Mit diesem Gerät (RGV-9/9) lassen sich 1 bis 5 Greifgüter (Rasengittersteine) gleichzeitig verlegen. Dieses Gerät ist serienmäßig mit folgenden Elementen ausgestattet: •... - Seite 10 Allgemeines NICHT ERLAUBTE TÄTIGKEITEN: Eigenmächtige Umbauten am Gerät oder der Einsatz von eventuell selbstgebauten Zusatzvorrichtungen gefährden Leib und Leben und sind deshalb grundsätzlich verboten!! Tragfähigkeiten (WLL) des Gerätes dürfen nicht überschritten und Nennweiten/Greifbereiche dürfen nicht überschritten bzw. unterschritten werden. Alle nicht bestimmungsgemäßen Transporte mit dem Gerät sind strengstens untersagt: •...
-
Seite 11: Übersicht Und Aufbau
Handtragegriff (um 90° drehbar) Wechselautomatik zur vollautomatischen Umschalten von "Greifen" auf "Lösen". Adapter mit Greifbacken Verstellung Greifbereich/Greifweite (GW) RGV ohne Adaptersatz Technische Daten Typ: Greifbereich/ Greifweite Tragfähigkeit (WLL) Eigengewicht RGV-9/9 300/500 mm 250 kg 21 kg 53100436 / 43101738... -
Seite 12: Installation
Installation Installation Mechanischer Anbau Nur Original-Probst-Zubehör verwenden, im Zweifelsfall Rücksprache mit dem Hersteller halten. Die Tragfähigkeit des Trägergerätes/Hebezeuges darf durch die Last des Gerätes, der optionalen Anbaugeräte (Drehmotor, Einstecktasche, Kranausleger etc.) und die zusätzliche Last der Greifgüter nicht überschritten werden! Greifgeräte müssen immer kardanisch aufgehängt werden, so dass sie in jeder Position frei auspendeln... -
Seite 13: Einstecktaschen (Optional)
Einstellungen 4.1.4 Einstecktaschen (optional) Um eine Verbindung zwischen dem Gabelstapler und der Einstecktasche herzustellen, fährt man mit den Gabelstapler-Zinken in die Einstecktaschen hinein. Danach arretiert man diese entweder mittels der Arretierungsschrauben, welche durch eine vorzusehende Bohrung in den Zinken gesteckt wird, oder mittels einer Kette oder eines Seils, das durch die Öse an den Einstecktaschen und um den Gabelträger gelegt werden muss. -
Seite 14: Einstellung Handgriff
Einstellungen • Durch die Anpassung der Adapter mit Greifbacken (4) kann das Gerät zum Heben von unterschiedlichen Größen von Greifgütern verwendet werden. • Die Anpassung des Greifbereichs/Greifweite (GW) wird folgendermaßen durchgeführt: • Das Gerät auf dem Boden abstellen, Flügelmuttern (7) lösen und dann Flügelschrauben (8) herausziehen. -
Seite 15: Bedienung
Bedienung Bedienung Bedienung für Geräte mit Wechselautomatik • Das Gerät wird mit dem Hebezeug/Trägergerät (z.B. Bagger) verbunden. • Anhand der zu transportierenden Greifgüter wird an dem Gerät der Greifbereich eingestellt. • Mit dem Hebegerät/Trägergerät wird das Gerät über dem Greifgut positioniert und abgesenkt. •... -
Seite 16: Wartung Und Pflege
Wartung und Pflege 1) Sonst kann es zu Fehlschaltungen und dann beim Absetzen der Last zur Verformung oder Zerstörung der Wechselautomatik kommen. Ruckartiges Anheben oder Absenken des Gerätes, sowie auch schnelles Fahren mit dem Trägergerät/ Hebezeug über unebenes Gelände ist verboten! Beim Auswechseln einer defekten Wechselautomatik ist unbedingt darauf zu achten, dass die Schlitze der beiden Spannstifte immer nach... -
Seite 17: Mechanik
Wartung und Pflege 7.1.1 Mechanik WARTUNGSFRIST Auszuführende Arbeiten • Erstinspektion nach Sämtliche Befestigungsschrauben kontrollieren bzw. nachziehen 25 Betriebsstunden (darf nur von einem Sachkundigen durchgeführt werden). • Alle 50 Betriebsstunden Sämtliche Befestigungsschrauben nachziehen (achten Sie darauf, dass die Schrauben gemäß den gültigen Anzugsdrehmomenten der zugehörigen Festigkeitsklassen nachgezogen werden). -
Seite 18: Störungsbeseitigung
Wartung und Pflege Störungsbeseitigung STÖRUNG URSACHE BEHEBUNG Die Klemmkraft ist nicht ausreichend, die Last rutscht ab (optional) Die Greifbacken sind abgenutzt Greifbacken erneuern (optional) Traglast ist größer als zulässig Traglast reduzieren Greifbereichs-Einstellung Greifbereich entsprechend der zu Es ist der falsche Greifbereich eingestellt (optional) transportierenden Güter einstellen Die Materialoberfläche ist verschmutzt... -
Seite 19: Prüfungspflicht
• Die dementsprechenden gesetzlichen Bestimmungen u. die der Konformitätserklärung sind zu beachten! • Die Durchführung der Sachkundigenprüfung kann auch durch den Hersteller Probst GmbH erfolgen. Kontaktieren Sie uns unter: service@probst-handling.de • Wir empfehlen, nach durchgeführter Prüfung und Mängelbeseitigung des Gerätes die Prüfplakette „Sachkundigenprüfung / Expert inspection“... -
Seite 20: Hinweis Zum Typenschild
Beispiel: Hinweis zur Vermietung/Verleihung von PROBST-Geräten • Bei jeder Verleihung/Vermietung von PROBST-Geräten muss unbedingt die dazu gehörige Original- Betriebsanleitung mitgeliefert werden (bei Abweichung der Sprache des jeweiligen Benutzerlandes, ist zusätzlich die jeweilige Übersetzung der Original-Betriebsanleitung mit zuliefern)! Entsorgung / Recycling von Geräten und Maschinen Das Produkt darf nur von qualifiziertem Fachpersonal außer Betrieb genommen und zur Entsorgung / zum... -
Seite 21: Wartungsnachweis
(durch eine autorisierte Fachwerkstatt)! Nach jeder erfolgten Durchführung eines Wartungsintervalls muss unverzüglich dieser Wartungsnachweis (mit Unterschrift u. Stempel) an uns übermittelt werden 1). 1) per E-Mail an: service@probst-handling.de / per Fax oder Post Betreiber: _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ Gerätetyp:... - Seite 22 ÖW weit / wide 1100 Tragfähigkeit / Working Load Limit WLL: kg / Eigengewicht / Dead Weight: kg / 44,1 Product Name: Turf Stone Laying Clamp RGV-9/9 © all rights reserved conform to ISO 16016 Datum Name Benennung Rasengitter Verlegezange RGV-9/9 Erst. 18.5.2021 M.Wunder...
- Seite 23 43101738 siehe separate Liste see separate list 43101152 siehe separate Liste see separate list © all rights reserved conform to ISO 16016 Datum Name Benennung Rasengitter Verlegezange RGV-9/9 Erst. 18.5.2021 M.Wunder Gepr. 19.5.2021 M.Wunder WLL 250 kg Artikelnummer/Zeichnungsnummer Blatt E53100436 Zust.
- Seite 24 20060005 20400004 20420004 33100001 33507621 © all rights reserved conform to ISO 16016 33100361 43101148 20160005 Datum Name Benennung 20100018 Rasengitter Verlegezange RGV Erst. 18.5.2021 M.Wunder Gepr. Grundgerät ohne Adaptersatz 19.5.2021 M.Wunder WLL 250 kg Artikelnummer/Zeichnungsnummer Blatt E43101738 Zust. Urspr.
- Seite 25 20530065 20000011 20100015 © all rights reserved conform to ISO 16016 40110303 Datum Name Benennung Rasengitter Verlegezange RGV Erst. 18.5.2021 M.Wunder Gepr. Grundgerät ohne Adaptersatz 19.5.2021 M.Wunder WLL 250 kg Artikelnummer/Zeichnungsnummer Blatt E43101738 Zust. Urspr. 43101154 Ers. f. Ers. d.
- Seite 26 20000017 20000252 Bei Änderungen Rücksprache TB ! Gewicht: 2,4 kg Schutzvermerk nach DIN 34 beachten! Nachdruck nur mit unserer Genehmigung! Benennung Datum Name Adapter zu RGV-9/9 kpl. Erst. 29.8.2013 Ralf.Northe Gepr. Abstand 400, Et 60 Blatt Artikelnummer/Zeichnungsnummer E43101152 Kunde: Urspr.
