Die Bedienoberfläche und Rückseite
Rückseite

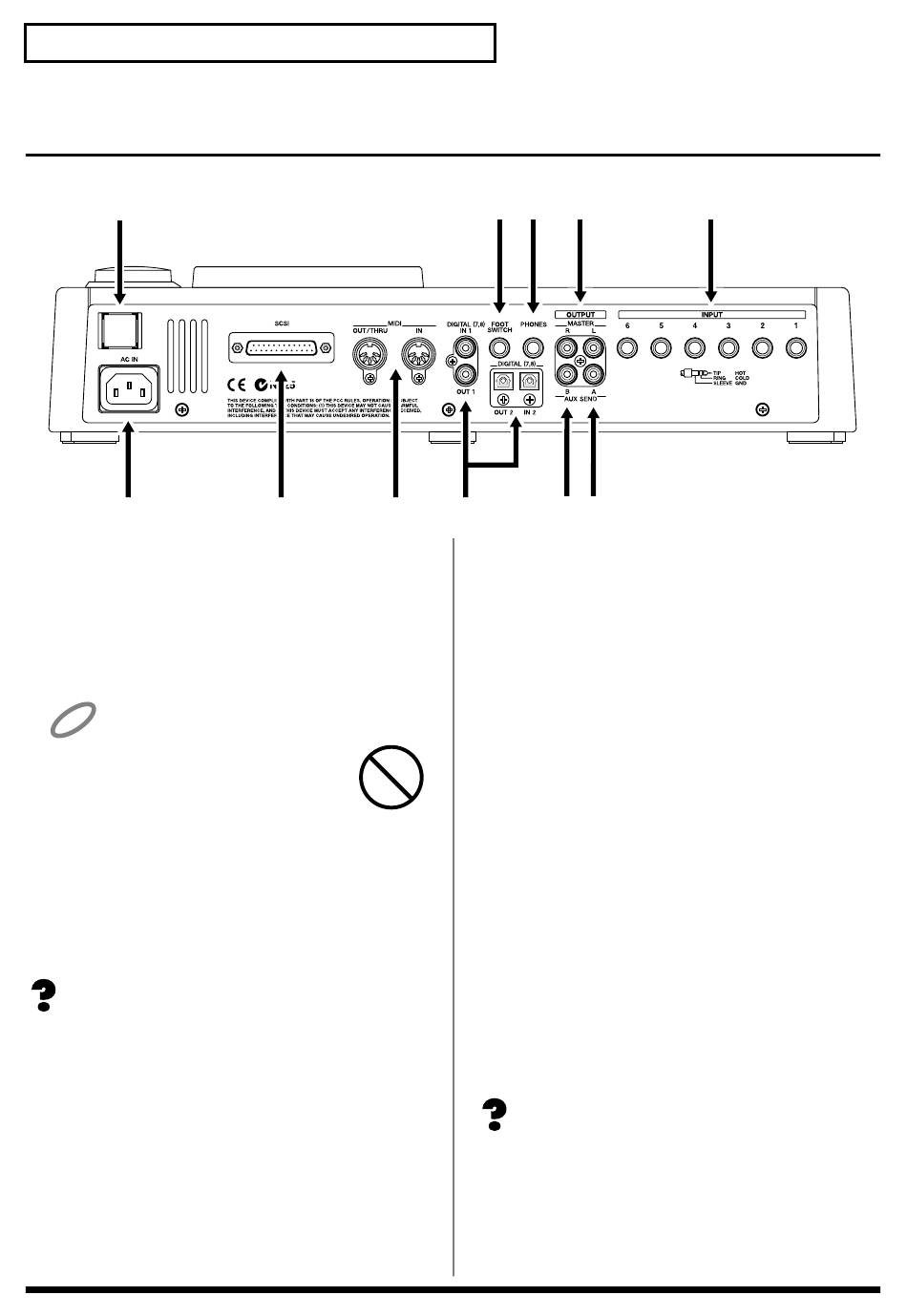

fig.02-05
1
2
1
POWER-Schalter
Schaltet den VS-890 an bzw. aus.
2
AC IN (AC Inlet)
Hier wird das Netzkabel angeschlossen.
WICHTIG
Verwenden Sie nur das zum VS-890 gehörende
Netzkabel.
3
SCSI-Anschluss
An diesem DB-25 SCSI-Anschluss können externe
Festplatten wie z.B. ein Zip-Laufwerk oder auch ein CD-R/
RW-Brenner angeschlossen werden.
CD-RW (Anhang; S. 12), Zip-Laufwerk (Anhang; S. 13)
20
3
4
6 7
8
9 10
5
4
MIDI-Anschlüsse (IN, OUT/THRU)
Externe MIDI-Geräte (MIDI-Controller, Sequenzer etc.)
werden hier angeschlossen.
IN:
Empfängt MIDI-Meldungen. Verbinden Sie MIDI OUT Ihres
Gerätes mit dieser Buchse.
OUT/THRU:
Kann als MIDI OUT oder als MIDI THRU benutzt werden.
Die Voreinstellung ist MIDI OUT (sendet MIDI-
Nachrichten).
5
DIGITAL-Anschlüsse
Der VS-890 besitzt koaxiale und optische Anschlüsse (S/P
DIF).
IN:
Empfängt digitale Audio-Signale (stereo). Sie
können entweder den Koaxial- oder den
optischen Digitaleingang verwenden.
OUT:
Gibt digitale Audio-Signale aus (stereo). Sie
können den Koaxial-und den optischen
Digitalausgang intern mit unterschiedlichen
Signal-Quellen speisen.
S/P DIF (Anhang S. 13)
