Mixer-Sektion
Der Mixer des VS-890 beinhaltet den Input-Mixer, welcher sich im Signalweg zwischen den Eingangsbuchsen
und dem Recorder befindet, den Track-Mixer, angeordnet nach dem Recorder, den Effekt Return-Mixer, wo die
Effekt Return-Pegel und das Stereo In-Signal gesteuert werden (S. 174). Im Master Block werden dann alle
Mixer-Signale und die Effekt-Returns zusammengemischt und über die entsprechenden Ausgänge abgegeben.
WICHTIG
Für mehr Informationen wird auf das Block-Diagramm für den Mixer verwiesen (Anhang S. 127).
Signalfluss (Bus)
Im VS-890 werden die Signale über sog. Busse (Sammelschienen) weitergeleitet. Das sind durchgehende
Leitungen, auf die Signale an- und abgehen und eine gemeinsame Einspeisung oder Abnahme haben. Als Modell

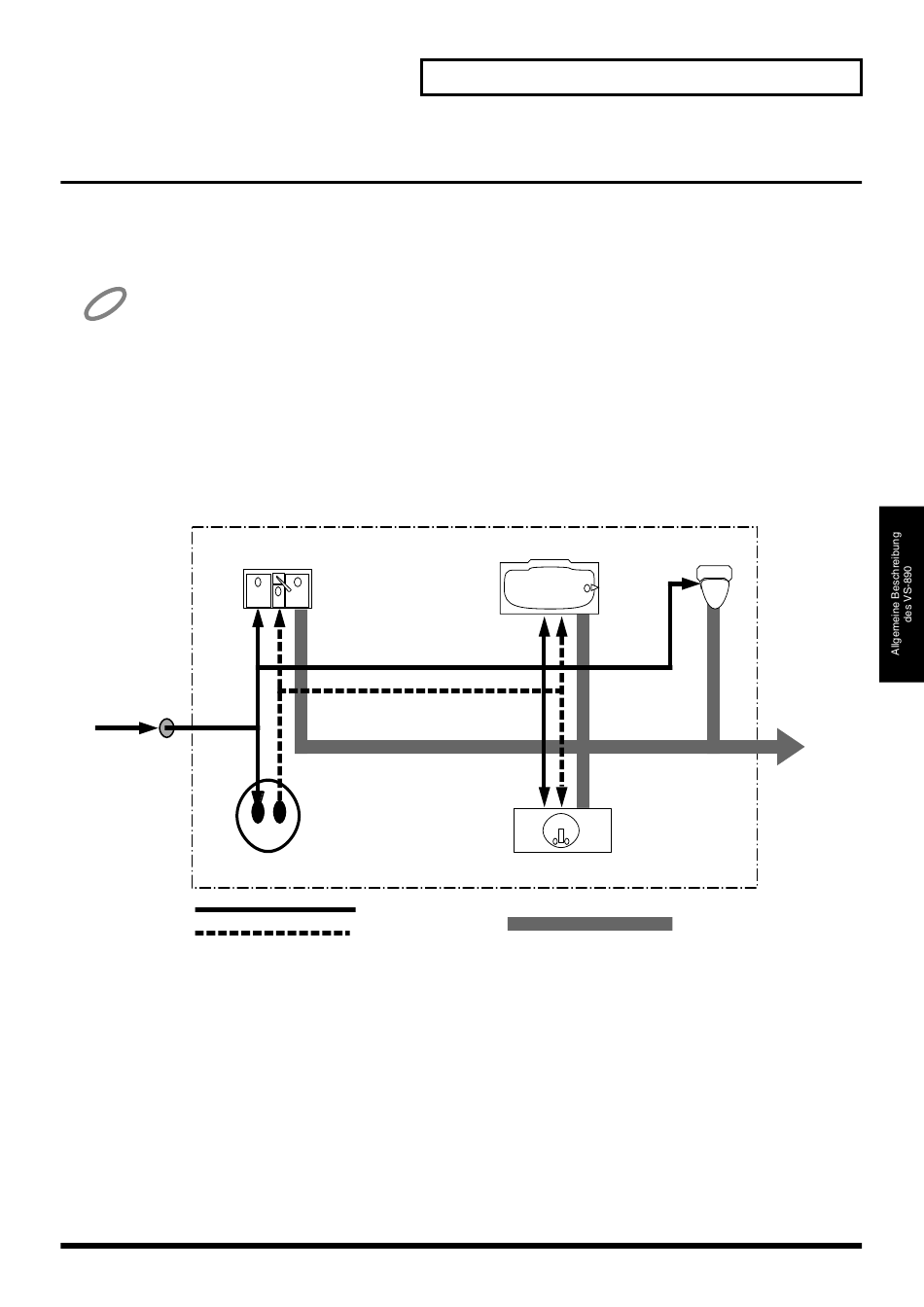

zum besseren Verständnis soll der Sanitärtrakt einer Wohnung dienen. So wird das Frischwasser über ein
Hauptrohr (Bus !) auf viele Abnehmer verteilt (Küche, Bad, etc.). Das Abwasser von Spüle, Wanne etc. wird in ein
gemeinsames Abwasserrohr (Bus !) in die Kanalisation geleitet.
fig.03-05-e
Wasserversorgung
(INPUT)
Haus
Küchen-Spüle
Erhitzer
Kaltwasser (Bus)
Heisswasser (Bus)
Allgemeine Beschreibung des VS-890
Badewanne
Waschbecken
WC
Wasserabfluss
(OUTPUT)
Abwasser (Bus)
25
