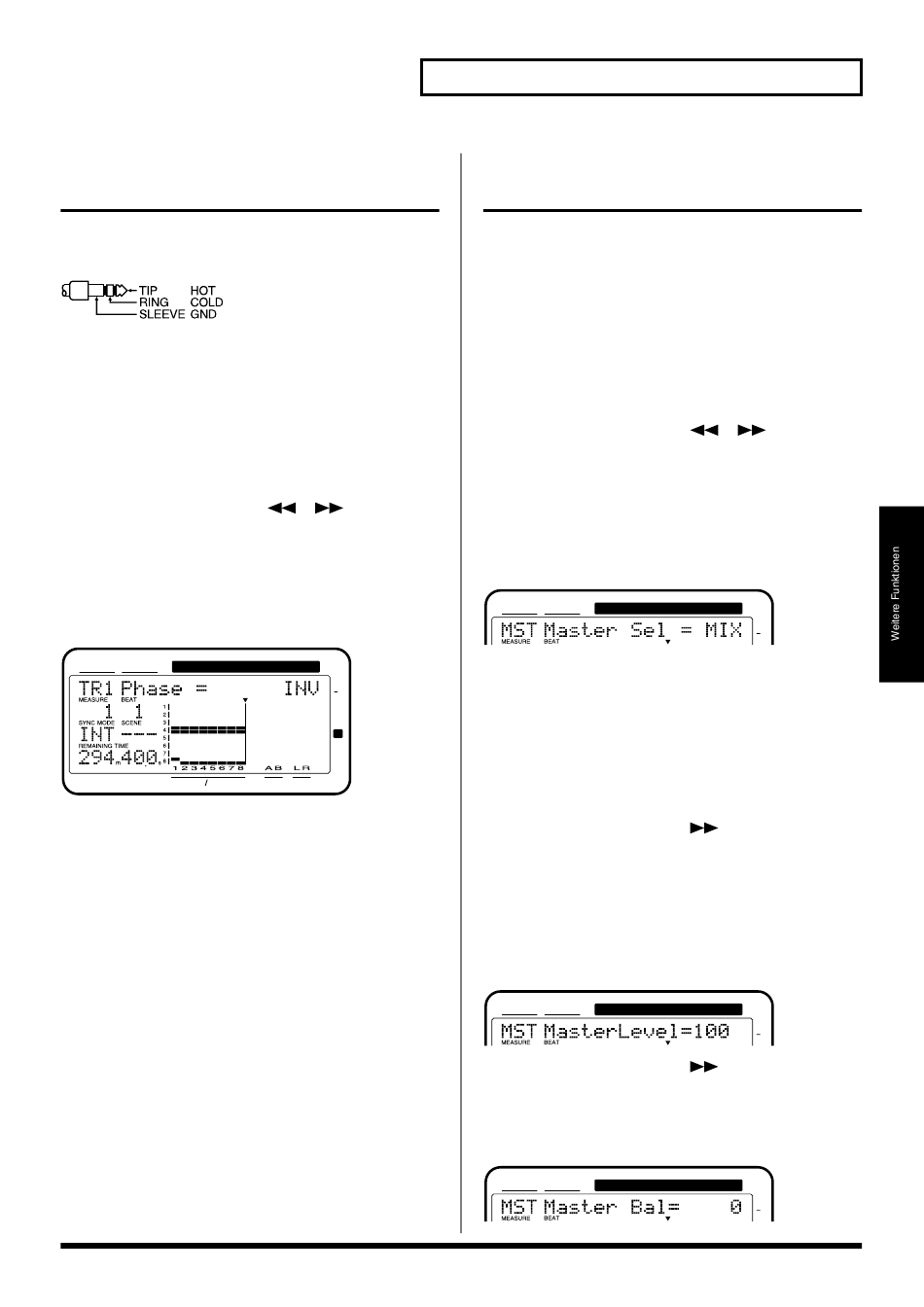

Umkehren der Phase des
Audio-Signals
Der VS-890 besitzt symmetrische Eingangsbuchsen mit der
folgenden TRS Pin-Belegung:
fig.15-38
Einige andere Geräte besitzen eine umgekehrte Pin-
Belegung. Wenn Sie diese an den VS-890 anschließen, führt
dieses u.a. zu einem verzerrten Stereobild und zu einer
schlechten Trennung des linken und rechten Signals. In
solchen Fällen müssen Sie die Phase im VS-890 umkehren.
1. Drücken Sie [CH EDIT (SELECT)] für den Kanal, dessen
Phase umgekehrt werden soll.
2. Drücken Sie PARAMETER [
im Display erscheint.
3. Wählen Sie mit dem TIME/VALUE-Regler die
gewünschte Einstellung.
Phase
fig.15-39
CONDITION MARKER#
INPUT TRACK
Normale Phase
NRM:
INV:
Umgekehrte Phase
4. Drücken Sie [PLAY (DISPLAY)], um wieder das Haupt-
Display anzuwählen.
][
], bis "Phase"
TIME
dB
0
4
12
24
48
AUX
MASTER
Bestimmen der
Ausgangszuweisung
Der VS-890 besitzt vier analoge Ausgangsbuchsen (MASTER
L/R, AUX L/R) und zwei digital Ausgangsbuchsen (DIGITAL
OUT1, DIGITAL OUT2). Diese können wie folgt zugewiesen
werden:

MASTER-Buchsen

1. Halten Sie [SHIFT], und drücken Sie [EDIT (FADER)]
(Master Block).
2. Drücken Sie PARAMETER [
Sel" im Display erscheint.
3. Wählen Sie mit dem TIME/VALUE-Regler das Signal
aus, das über die MASTER-Buchsen ausgegeben
werden soll.
Master Sel (Master Select)
fig.15-40
CONDITION MARKER#
MIX:
Das Signal des MIX Bus (nach dem Master
Fader).
AUX:
Das Signal des AUX Bus (nach dem AUX
SEND-Regler).
FX1:
Das Signal des FX1 Bus.
FX2:
Das Signal des FX2 Bus.
REC:
Das Signal des REC Bus.
4. Drücken Sie PARAMETER [
5. "MasterLevel" erscheint im Display. Stellen Sie mit dem
TIME/VALUE-Regler die Lautstärke des Signals ein, das
über die MASTER-Buchsen ausgegeben wird. Diese
Einstellung kann auch über den Master Fader
vorgenommen werden (gilt nur, wenn das Signal dem
MIX Bus zugewiesen ist).
fig.15-40a
CONDITION MARKER#
6. Drücken Sie PARAMETER [
7. "Master Bal" erscheint im Display. Stellen Sie mit dem
TIME/VALUE-Regler die Stereo-Position des Signals ein,
das über die MASTER-Buchsen ausgegeben wird.
fig.15-40b
CONDITION MARKER#
Weitere Funktionen
][
], bis "Master
TIME
dB
].
TIME
dB
].
TIME
dB
183
