Nicht in Richtung von Strassen, Nachbargrundstücken oder Gebäuden ausblasen! Die
durch die Wärmepumpe transportierte Luft wird unter die Umgebungstemperatur
abgekühlt und kann daher Vereisung, insbesondere am Boden begünstigen.
Die Wärmepumpe möglichst nicht in einer Gebäudeecke aufstellen! Reflexionen an
den Wänden können zu einer Verstärkung des emittierten Schalls führen.
Aufstellort nur bis maximal 1.500 m Seehöhe wählen! Für eine Aufstellung in höher
gelegenen Regionen bis maximal 4.000 m ist die Rücksprache mit dem Hersteller er-
forderlich.
Während des Betriebes, vor allem während der Abtauung, fällt eine nicht unerheb-
liche Menge an Kondenswasser an, welches mittels der vormontierten Kondensat-
leitung (siehe Kapitel 10.8) bis unter die Wärmepumpe geführt wird. Danach muss
das Kondenswasser frostsicher und mit stetigem Gefälle in einen Abfluss oder einen
Sickerschacht geführt werden. Eine direkte Einleitung in ein Klärbecken oder eine
Klärgrube ist nicht erlaubt, da die aggressiven Dämpfe eine Zerstörung des Verdamp-
fers zur Folge haben können.
Falsch verlegter Kondensatablass. Maschinenschaden!
Kondensat frostsicher abführen.
Kondensatablass wie in Kapitel 10.8 beschrieben umsetzen.
5.4 Raumbedarf der Innengeräte
Zu den Innengeräten zählen die Power- und Hydrobox. Diese müssen so montiert wer-
den, dass genügend Platz für die Bedienung und eventuelle Wartungs oder Reperatur-
arbeiten vorhanden ist.

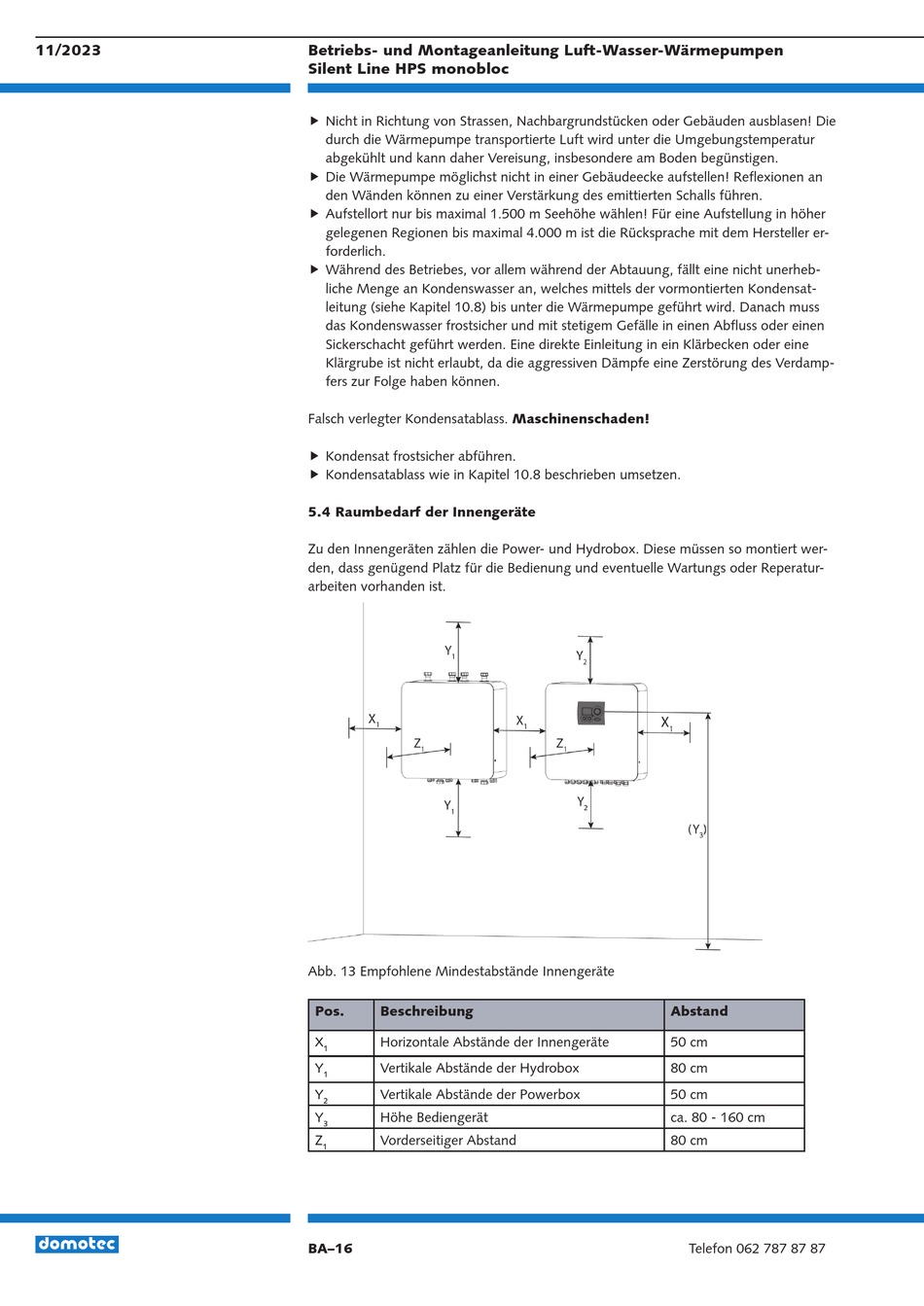

Abb. 13 Empfohlene Mindestabstände Innengeräte
Pos.
Beschreibung
X
Horizontale Abstände der Innengeräte
1
Y
Vertikale Abstände der Hydrobox
1
Y
Vertikale Abstände der Powerbox
2
Y
Höhe Bediengerät
3
Z
Vorderseitiger Abstand
1
BA–16
Abstand
50 cm
80 cm
50 cm
ca. 80 - 160 cm
80 cm
