11/2023
Betriebs- und Montageanleitung Luft-Wasser-Wärmepumpen
Silent Line HPS monobloc
8.3.1 Betonfundament
Alternativ kann das Aussengerät der Wärmepumpe auf einem Betonsockel montiert
werden. Der Betonsockel ist bauseits laut Plan in Kapitel 20 zu errichten. Dabei ist es
wichtig, dass dieser dauerhaft eben, glatt und waagrecht ausgeführt wird. Ausserdem
ist eine Direkterdung der Wärmepumpe vorzusehen. Darüber hinaus sind die Ausspa-
rungen für die elektrischen und hydraulischen Leitungen sowie den Kondensatablauf
einzuplanen.
Die Wärmepumpe muss auf dem Betonsockel rundum dicht aufliegen, um die Schallab-
dichtung gewährleisten zu können. Ausserdem schützt diese Dichtheit vor der Ausküh-
lung warmwasserführender Bauteile. Sollte die Abdichtung nicht gegeben sein, müssen
weitere abdichtende bzw. dämmende Massnahmen ergriffen werden.
Die Ausseneinheit ist mit 4 M10 Bolzenanker (min. 60mm lang) auf dem Betonsockel zu
verschrauben. Dabei sind die vorgefertigten Löcher in der Wärmepumpen-Grundplatte
zu verwenden.
Es wird empfohlen die vorgebohrten Löcher der Wärmepumpen-Grund-
platte zum Anzeichnen der Bohrlöcher am Betonsockel zu verwenden.

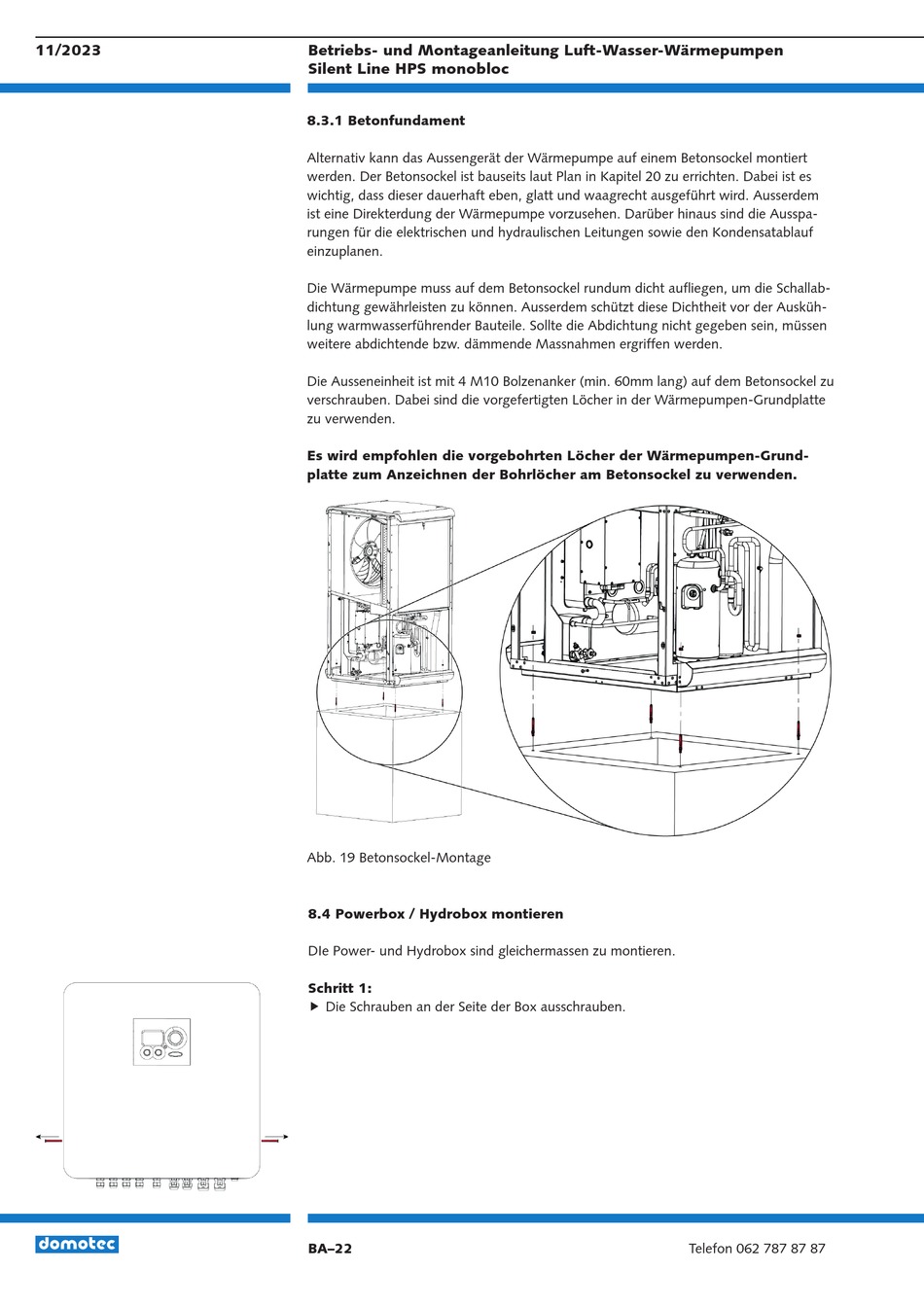

Abb. 19 Betonsockel-Montage
8.4 Powerbox / Hydrobox montieren
DIe Power- und Hydrobox sind gleichermassen zu montieren.
Schritt 1:
Die Schrauben an der Seite der Box ausschrauben.
BA–22
Telefon 062 787 87 87
