4 Messwertgeber
93

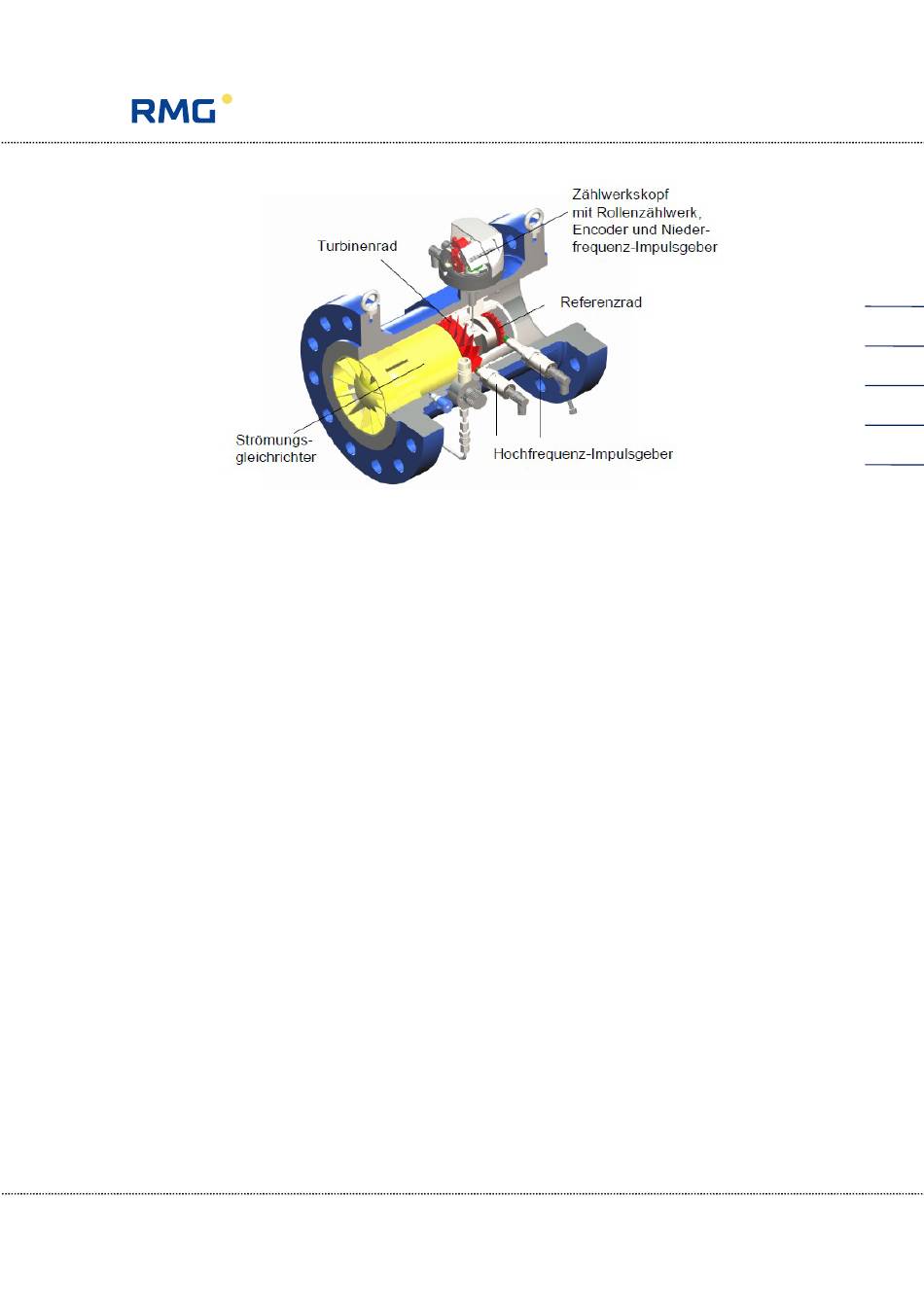

Abbildung 70: Schnittzeichnung RMG Turbinenradgaszähler
Die Drehbewegung des Turbinenrades wird nach einer Untersetzung in den Zähl-
werkskopf übertragen, in dem die Drehfrequenz in der Regel mit zwei Sensoren
redundant abgetastet und als NF-Signal weiter übertragen wird. Optional kann das
Zählwerk mit einem Encoder ausgestattet werden, der ebenfalls die Durchflussin-
formation übergeben kann.
Prinzipiell ist die weitere Verarbeitung von nieder-frequenten Pulsen unabhängig
vom Messprinzip, auch Drehkolbengaszähler, Wirbelgaszähler oder andere
Durchflussmessgeräte mit Frequenzausgang sind vergleichbar zu behandeln.
Handbuch ERZ2000-DI · DE13 · 07.12.2020
