2 Einführung
Funktionen" erfolgen. Diese wird dann nach dem Anwählen von „Ausführen" aus-
gelöst.
56

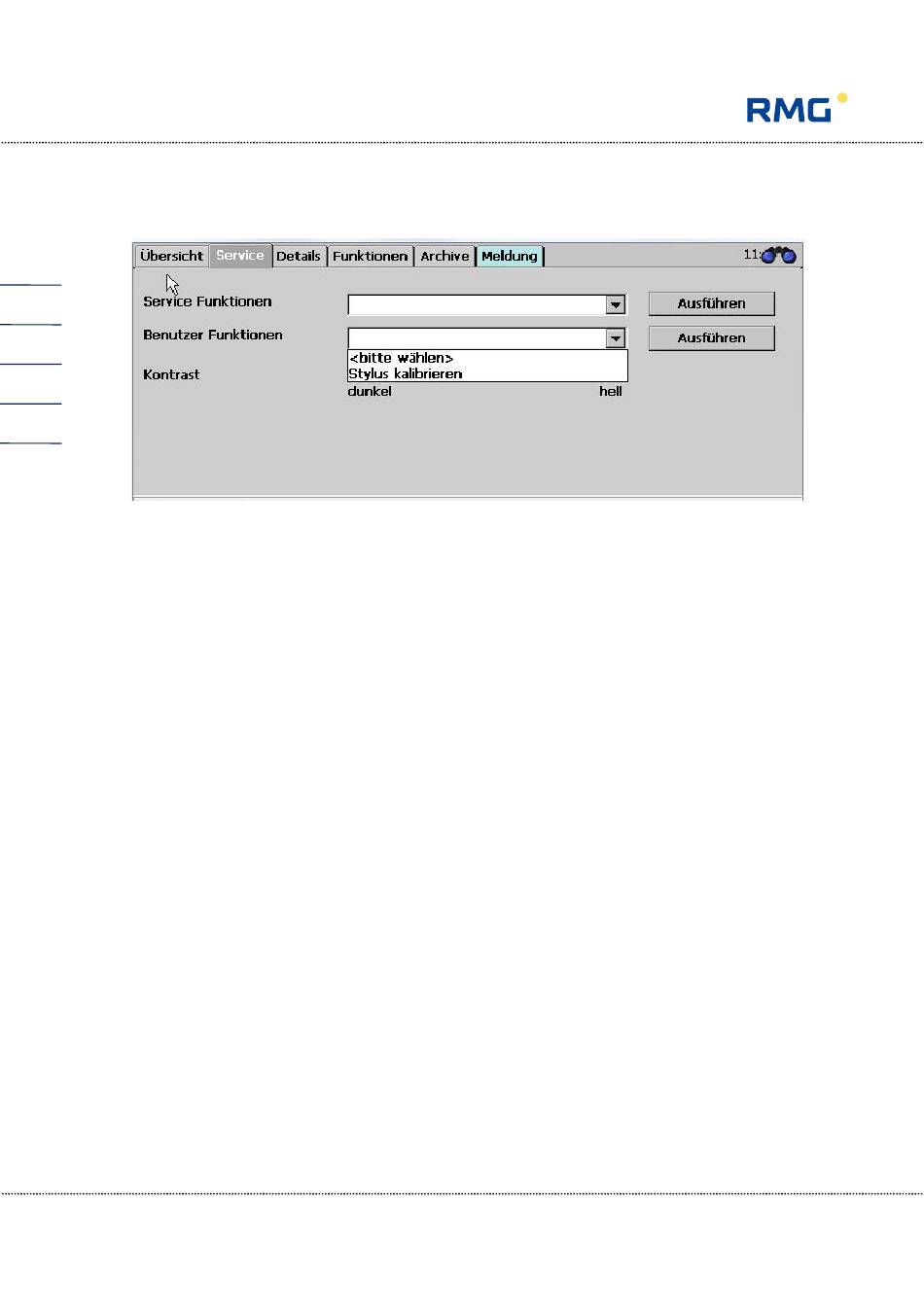

Abbildung 47: Menü Service / Unterprogramm „Stylus kalibrieren"
Nach Start der Funktion werden der Reihe nach Kreuze angezeigt, die in der Mitte
berührt werden müssen. Nachdem dies erfolgt ist, führt eine weitere Berührung
des Touchscreens zurück.
Diese Kalibrierung kann jederzeit erfolgen. Ebenso lässt sich zu jedem Zeitpunkt
im Servicemenü der Kontrast verändern. Die Stylus Kalibrierung lässt sich auch
aktivieren, wenn man per Home-Button auf die Übersichtsseite kommt und einen
Strich über ca. 1/3 der Bildschirmbreite zieht. Es öffnet sich dann automatisch die
Stylus Kalibrierung.
2.7.3
Details
Hier findet sich eine Liste aller Messwerte, Rechenwerte, berechneten Größen, Pa-
rameter, Funktionen und Betriebsarten. Die Daten werden in einer Struktur darge-
stellt wie bei der Anzeige mit einem Internet-Browser; links sieht man den überge-
ordneten Menü-Baum, der sich durch „Anklicken" mit dem Stift auf dem Touch-
screen oder durch einen Klick mit dem rechten Mauszeiger in der PC-Darstellung
zu den Untermenüs geöffnet werden kann. Die Abbildung 48: Menü Details zeigt
den Bildschirm.
Handbuch ERZ2000-DI · DE13 · 07.12.2020
