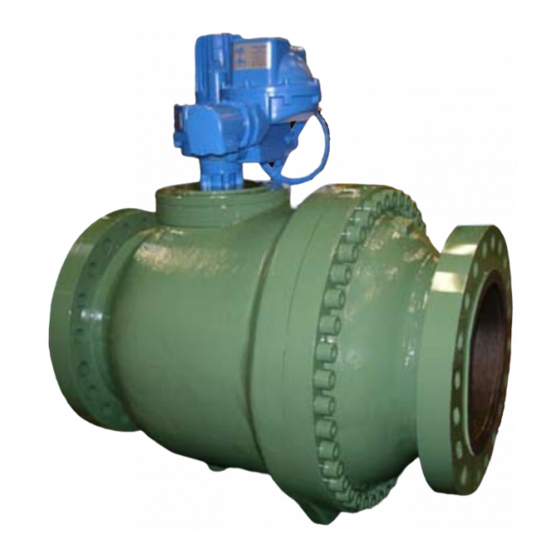

Mengenregelventil RMG 530-E-WG
DN 200/200 bis DN 400/400
BetrieBs- und Wartungsanleitung/
ersatzteile
serving the Gas industry
Worldwide
530-E-WG.24
ausgaBe 03/2011
Inhaltsverzeichnis
loading

Inhaltszusammenfassung für RMG 530-E-WG

  • Seite 1 Mengenregelventil RMG 530-E-WG 530-E-WG.24 DN 200/200 bis DN 400/400 BetrieBs- und Wartungsanleitung/ ersatzteile ausgaBe 03/2011 serving the Gas industry Worldwide...
  • Seite 2: Inhaltsverzeichnis

    Inhaltsverzeichnis Seite Allgemeines Sicherheitshinweise Spezielle Wartungshinweise Demontage und Austausch der Dichtungen Prüfung der Bauteile und Montage 4, 5 Schrauben-Anziehdrehmomente Schmierstoffe Ersatzteile Ersatzteilzeichnung 6, 7 3.2.1 Ersatzteilliste DN 200/200 bis DN 250/300 8, 9 3.2.2 Ersatzteilliste DN 250/300 bis DN 400/400 10, 11 Teile für Wartungsarbeiten 530.24 S.02...
  • Seite 3: Allgemeines

    1. Allgemeines Jede Person, die mit dem Einbau, Betrieb oder der Wartung des Mengenregelventiles RMG 530 beauftragt wird, ist angehalten, vorab folgende Schriften vollständig und aufmerksam durchzulesen: - Technische Produktinformation 530-E-WG - sie enthält technische Daten, Abmessungen sowie eine Beschreibung über Aufbau und Arbeitsweise.
  • Seite 4: Spezielle Wartungshinweise

    2. Spezielle Wartungshinweise Die Wartungsarbeiten beschränken sich im Normalfall auf die Abdichtelemente der Antriebswelle und des Stellgliedes (Nullabschluss), sowie das Gewinde der Spindel und des Winkelgetriebes. 2.1 Demontage und Austausch von Dichtungen Ventilhülse über den elektrischen Antrieb bis in die ‘Stellung “AUF” fahren (Endschalter “AUF” schaltet ab). •...
  • Seite 5: Schrauben-Anziehdrehmomente

    250/300 (VS200) 250/400 (VS200) 300/300 (VS200) 300/300 400/400 1100 2.4 Schmierstoffe Bauteile Schmierstoffe RMG - Teile - Nr. Spindel (23) Passfeder (24) (dick einstreichen) Silikonfett 27052 Ventilhülse (40), Fettkammern (48), Drucklager (49 - 51) Dichtelemente (dünn einstreichen) und alle Befestigungsschrauben...
  • Seite 6: Ersatzteilzeichnung

    3.1 Ersatzteilzeichnung RMG 530-E-WG 52, 53 siehe Seite 07 (30° gedreht) 530.24 S.06...
  • Seite 7: Einzelheiten

    Einzelheiten Einzelheit „V“ Einzelheit „Z“ Ansicht um 30° gedreht Ansicht um 30° gedreht 52/53 54 W W 48 43 W 55 W 44 W 45 W 59 W Einzelheit „U“ Einzelheit „Y“ 59 W 530.24 S.07...
  • Seite 8: Ersatzteilliste Rmg 530-E-Wg

    3.2.1 Ersatzteilliste RMG 530-E-WG DN 200/200 bis DN 250/300 Teile - Nummer Pos.- Benennung Anz. W Werkst. DN 200/200 DN 200/250 DN 200/300 DN 250/250 DN 250/300 VS 200 VS 200 VS 200 VS 200 Drehantrieb nach Anfrage Passfeder 26241...
  • Seite 9 Teile - Nummer Pos.- Benennung Anz. W Werkst. DN 200/200 DN 200/250 DN 200/300 DN 250/250 DN 250/300 VS 200 VS 200 VS 200 VS 200 Stellgliedgehäuse 2, wahlweise: Stellgliedgehäuse 2 PN 40 10030646 Stellgliedgehäuse 2 ANSI 600 RF 10030635 10030675 10030679 10030675...
  • Seite 10: Ersatzteilliste Dn 250/300 Bis Dn 400/400

    3.2.2 Ersatzteilliste RMG 530-E-WG DN 250/400 bis DN 400/400 Teile - Nummer Pos.- Benennung Anz. W Werkst. DN 250/400 DN 300/300 DN 300/300 DN 400/400 VS 200 VS 200 Drehantrieb nach Anfrage Passfeder 26241 26241 26241 26241 Welle 10030660 10030660...
  • Seite 11 Teile - Nummer Pos.- Benennung Anz. Werkst. DN 250/400 DN 300/300 DN 300/300 DN 400/400 VS 200 VS 200 Sonderscheibe 10030647 10030647 10030625 10030625 Ringsegment 10030645 10030645 10030779 10030615 Sonderscheibe 101316 101316 101316 101316 Gehäuse 2 ANSI 600 RF 10031483 10030679 10030782 10030614...
  • Seite 12: Teile Für Wartungsarbeiten

    4. Teile für Wartungsarbeiten DN 200/200 bis DN 250/300 Teile - Nummer Pos.- Benennung Anz. DN 200/200 DN 200/250 DN 200/300 DN 250/250 DN 250/300 VS 200 VS 200 VS 200 VS 200 O-Ring 100655 100655 100655 100655 100655 O-Ring 100694 100694 100694...
