4 Messwertgeber
4.1.2
Ultraschallgaszähler
Ultraschallgaszähler nutzen zur Volumenstrombestimmung das physikalische
Prinzip, dass sich ein Ultraschallpuls in Strömungsrichtung (mit dem Durchfluss)
schneller ausbreitet als entgegengesetzt. Über eine Laufzeitmessung von Ultra-
schallpulsen zwischen passend angeordneten Ultraschall-Transducern lässt sich
so eine Strömungsgeschwindigkeit und damit der Durchfluss bestimmen. Zur Er-
94
zielung einer höheren Genauigkeit werden in der Regel mehrere Ultraschall-
Transducerpaare genutzt, die mehrere Messpfade aufspannen. Die Abbildung 71:
RMG Ultraschallgaszähler USM-GT400 zeigt einen Ultraschallgaszähler von RMG
und die Abbildung 72: Messpfadanordnung USM-GT400 die prinzipielle Anord-
nung der Ultraschall-Transducer mit dem dadurch aufgespannten Messpfaden.

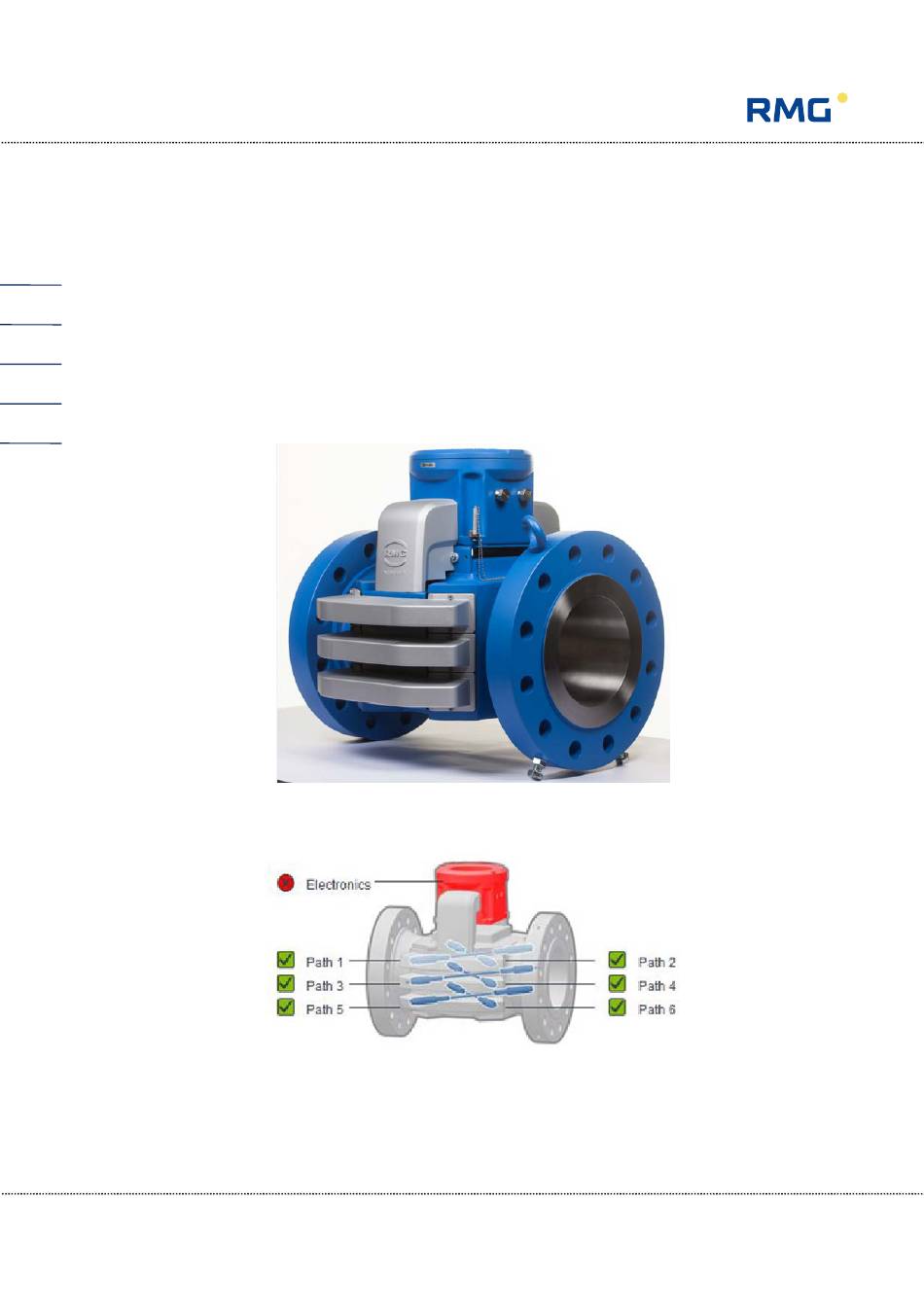

Abbildung 71: RMG Ultraschallgaszähler USM-GT400
Abbildung 72: Messpfadanordnung USM-GT400
