2.7.1.2
Analyse

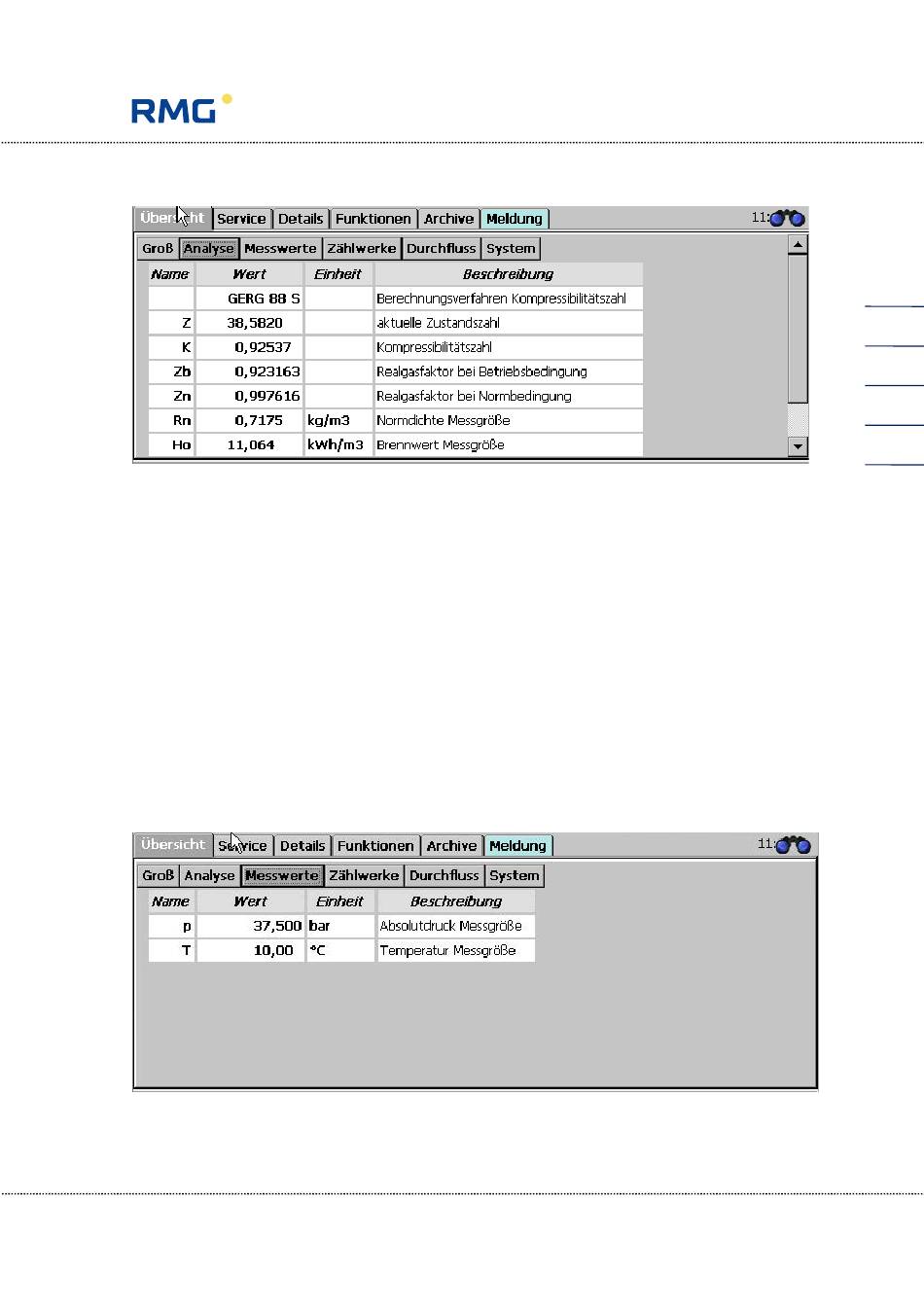

Abbildung 41: Untermenü Übersicht -> Analyse
In diesem Menü werden das Berechnungsverfahren und zugehörige Eingangs-
und Ergebniswerte angezeigt. In der ersten, obersten Zeile ist das Berechnungs-
verfahren der Kompressibilitätszahl – hier die GERG 88S – aufgeführt.
Neben weiteren gasspezifischen Parametern findet man hier auch Daten zur Gas-
zusammensetzung, die – je nach gewähltem Berechnungsverfahren – variiert.
Auf der Wizard-Seite BH Berechnung der Kompressibilitätszahl lässt sich das
Berechnungsverfahren ändern. Dies ist genauso möglich im entsprechenden
Menü.
2.7.1.3
Messwerte
Abbildung 42: Untermenü Übersicht -> Messwerte
In dieser Anzeige werden die Messwerte Druck und Temperatur angezeigt.
2 Einführung
Handbuch ERZ2000-DI · DE13 · 07.12.2020
53
