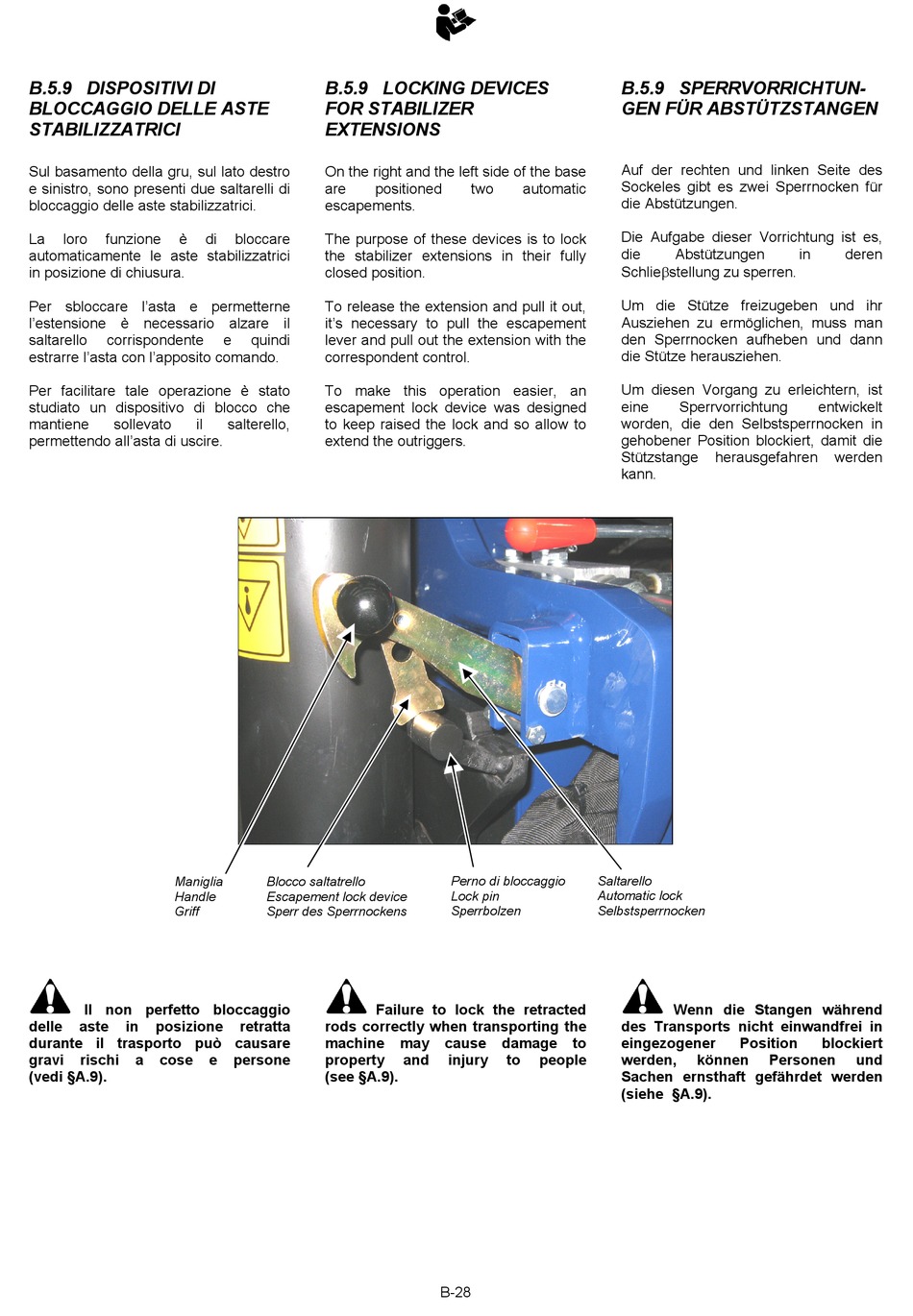

B.5.9 DISPOSITIVI DI
BLOCCAGGIO DELLE ASTE
STABILIZZATRICI
Sul basamento della gru, sul lato destro
e sinistro, sono presenti due saltarelli di
bloccaggio delle aste stabilizzatrici.
La loro funzione è
automaticamente le aste stabilizzatrici
in posizione di chiusura.
Per sbloccare l'asta e permetterne
l'estensione è necessario alzare il
saltarello corrispondente
estrarre l'asta con l'apposito comando.
Per facilitare tale operazione è stato
studiato un dispositivo di blocco che
mantiene sollevato il
permettendo all'asta di uscire.
Maniglia
Handle
Griff
Il non perfetto bloccaggio
delle aste in posizione
durante il trasporto può causare
gravi rischi a cose
(vedi §A.9).
B.5.9 LOCKING DEVICES
FOR STABILIZER
EXTENSIONS
On the right and the left side of the base
are positioned
escapements.
di bloccare The purpose of these devices is to lock
the stabilizer extensions in their fully
closed position.
To release the extension and pull it out,
it's necessary to pull the escapement
e quindi lever and pull out the extension with the
correspondent control.
To make this operation easier, an
escapement lock device was designed
salterello, to keep raised the lock and so allow to
extend the outriggers.
Blocco saltatrello
Escapement lock device
Sperr des Sperrnockens
Failure to lock the retracted
retratta rods correctly when transporting the
machine
e persone property
(see §A.9).
two automatic
Perno di bloccaggio
Lock pin
Sperrbolzen
may cause damage
and injury to people
B-28
