B.5.7 LIMITATORE DI
CARICO DELLE PROLUNGHE
MANUALI
Il limitatore delle prolunghe manuali ha
la funzione di proteggere la struttura
meccanica della prolunga, della gru e/o
la stabilità della macchina, intervenendo
quando il carico supera il valore
massimo di taratura.
Movimenti consigliati
Recommended movements
Empfohlene Bewegungen

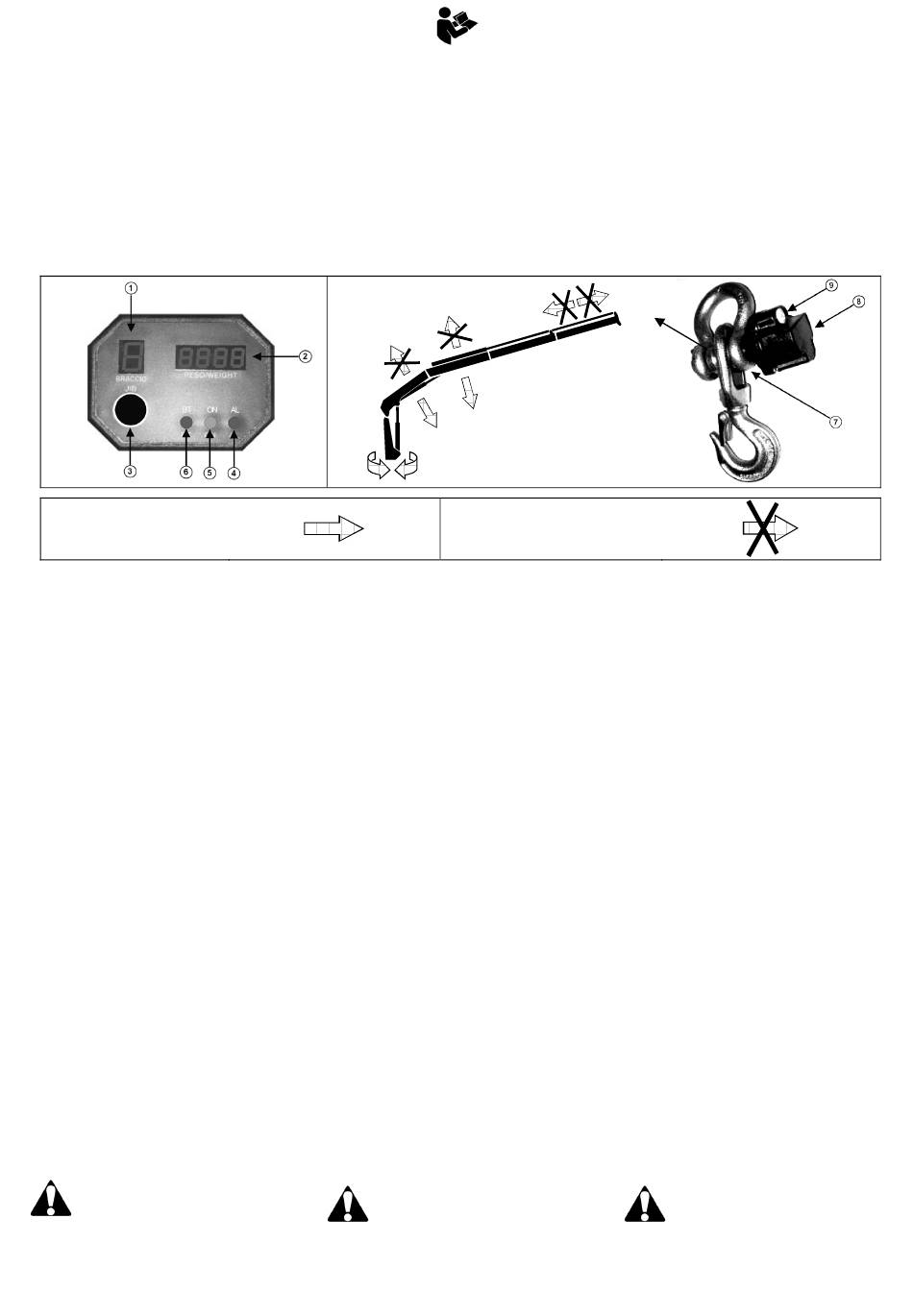

1: Display numero prolunga
2: Display carico, kg (ERR = guasto o
batteria scarica)
3: Pulsante selezione/esclusione
4: LED allarme
5: LED alimentazione
6: LED batteria trasmettitore (lampeggia
se è scarica)
7: Cella di carico
8: Alloggiamento radio/batterie
9: Presa per carica batteria
FUNZIONAMENTO DEL LIMITATORE
Una volta alimentato (LED 5 verde
acceso), il dispositivo visualizza sul
display (2) il carico appeso alla cella di
carico: il corretto funzionamento è
segnalato da un punto lampeggiante sul
display (1).
In questo caso è possibile tramite il
,
tasto 3
attivare il controllo di una
prolunga
manuale
(1/2/3/4)
l'esclusione/visualizzazione del carico
(simbolo "-", il limitatore è disattivato, il
carico viene visaulizzato sul display)
Se viene selezionato il controllo di una
prolunga manuale, al raggiungimento
della soglia di taratura relativa, il
limitatore disabilita tutti i comandi di
movimentazione
(LED
lampeggiante).
Per poter rimovimentare la gru e
abbassare
il
carico
è
escludere il limitatore con il tasto 3 ed
eseguire le movimentazioni consigliate.
La responsabilità dell'esclu-
sione del limitatore e l'effettuazione
di movimentazioni diverse da quelle
consigliate ricade sull'operatore.
B.5.7 MANUAL
LOAD LIMITING DEVICE
The purpose of this device is to protect
the manual extensions structure, the
crane structure and/or safeguard the
machine stability. It is activated when
the load at the hook exceeds the
maximum rated load.
1: Manual extension number display
2: Weight display, kg (ERR = trouble or
discharged battery)
3: Selecting/excluding button
4: Alarm LED
5: Power supply LED
6: Battery LED (lit when battery is flat)
7: Load sensor
8: Radio/battery box
9: Connection to battery charger
WAY OF WORKING OF THE LIMITER
Once the power is on (LED 5 bright
green), the device shows the value of
the hooked load on display (2): the
correct operation of the system is
confirmed by a flashing point on display
(1).
In this case it is possible to enable the
control of a manual extension by the 3
oppure
button choosing one of the numbers
1/2/3/4; it is also possible to discontinue
operation of LIS (symbol "-", limiter does
.
not work, the load is displayed).
If the operator selects the control of a
man. extension, when the hook tries to
lift a load that is greater than the setting
value, the LIS disables all movement
controls (flashing of red LED 4).
4
rosso
In order to move the crane and to lower
the load, it's necessary to disable the
limiter by the 3 button, and to execute
necessario
the recommended movements.
The
exclusion of this limiter and the
execution of unadvised movements
falls on the operator.
EXTENSION
Movimenti non consigliati
Unadvised movements
Ausgeredete Bewegungen
responsibility of
the
B-26
B.5.7 ÜBERLAST-
ABSCHALTER FÜR MAN.
VERLÄNGERUNGEN
Dieser
Überlastabschalter
Zweck, die mechanische Struktur der
Verlängerung und des ganzen Kranes,
und/oder die Kranfestigkeit zu schützen.
Er wird eingeschaltet, wenn die Last die
max. Hubkraft übersteigt.
1: Display Nummer von Verlängerung
2: Display Last, kg (ERR = Storung oder
erschöpfte Batterie)
3: Taste: Wähl- und Ausschalter
4: Alarm-LED
5: Versorgung-LED
6: LED der Batterie des Sendegerätes
(es blinkt wenn sie erschöpft ist)
7: Lastzelle
8: Einlegen Sender/Batterien
9: Anschlussdose des Ladegerätes
ARBEITSWEISE DES BEGRENZERS
Die Vorrichtung (wenn versorgt) zeigt
auf Display (2) die an der Lastzelle
eingehakte
Last
an:
Arbeitsweise
wird
von
Display (1) blinkenden Punkt angezeigt.
Auf diesem Fall ist es möglich, die
Kontrolle einer Verlängerung (1/2/3/4)
durch
die
Wählschalter
Ausschalten/Anzeige
der
betätigen (Symbol "-", der Begrenzer ist
ausgeschaltet, die Last ist auf Display
angezeigt).
Wenn
man
die
Kontrolle
Verlängerung auswählt und die Last
höher als das Eichungswert ist, schaltet
der Begrenzer alle Kransteuerungen
aus (roter LED 4 ist blinkend)
Um den Kran wiederzusteuern und die
Last abzusenken, muss der Kranführer
den
Überlastabschalter
Wähler
3
ausschalten
empfohlene Bewegungen durchführen.
Die
Ausschaltung
Begrenzers
und
die
unbedachter
Bewegungen,
auf Verantwortung des Bedieners.
hat
den
die
korrekt
einem
auf
(3),
oder
Last
zu
einer
durch
den
und
die
des
Ausführung
erfolgt
