3.6

Automatische Kalibrierung

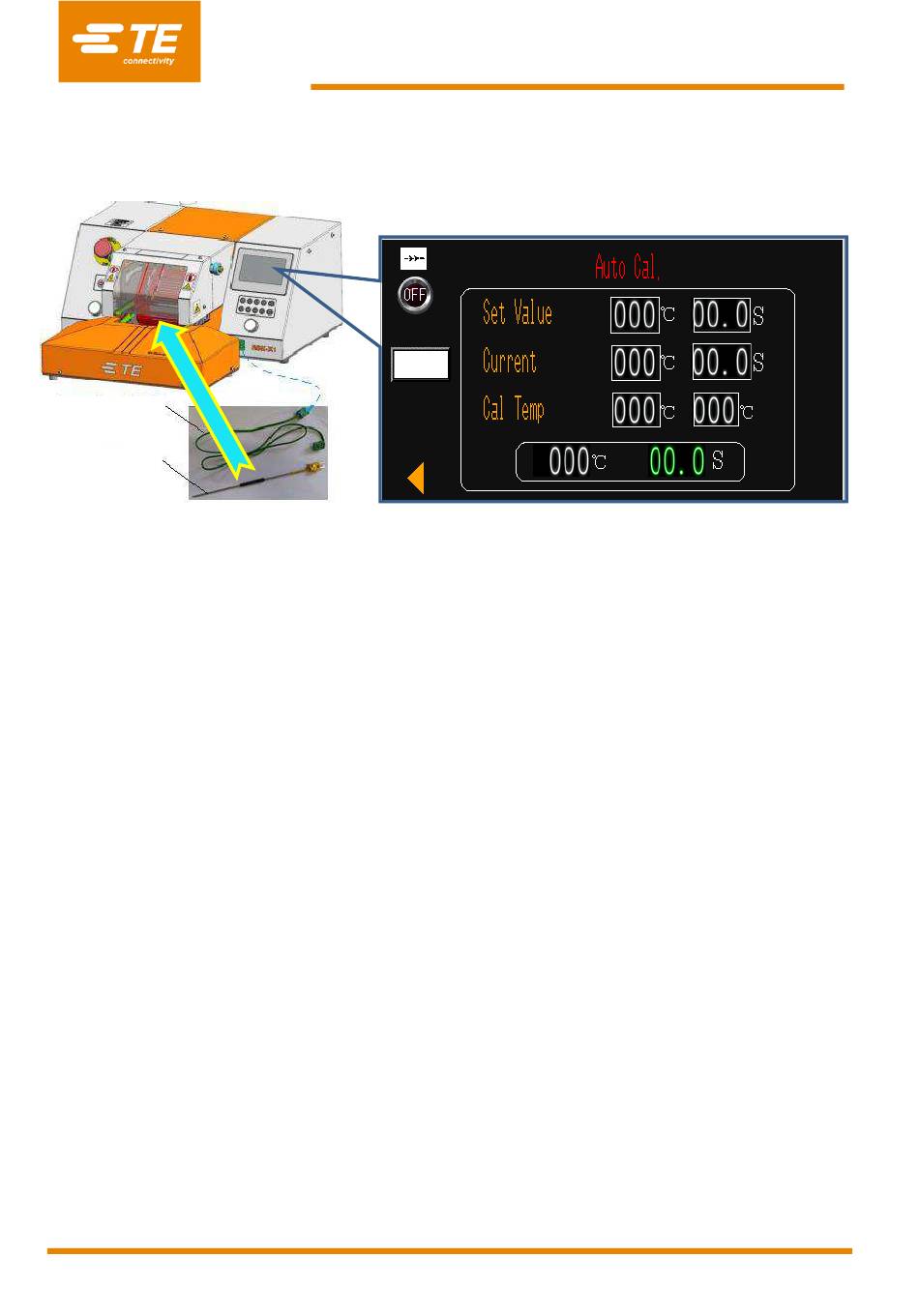

Die Kalibrierung des RBK-X1C erfolgt mithilfe eines UHI mit 250 A.
(Messfühler: 288869-000, Verlängerungskabel: 952687-000)
Verlängerungskab
el
Messfühler
3.6.1 Automatischer Kalibrierungsvorgang
Im Folgenden wird beschrieben, wie der Prozessor durch Vergleichen der erwarteten UHI-Messfühler-
Spitzentemperatur mit der tatsächlichen UHI-Spitzentemperatur, die nach einem 15-sekündigen Zyklus
aufgezeichnet wird, kalibriert wird. Der RBK-X1C-Prozessor berechnet automatisch den erforderlichen
Temperatur-Offset zur Korrektur von Fehlern und ersetzt den existierenden Offset-Wert im
Parameterspeicher.
Ein negativer Offset erhöht die tatsächliche Temperatur des Heizelements und ein positiver Offset senkt sie.
Der automatische Kalibrierungsvorgang erfordert eine 15-minütige Stabilisierung des Prozessors nach der
automatischen Kalibrierung. Das Wiederholen dieses Vorgangs innerhalb dieser Zeit führt zu einem zu
hohen Offset-Wert – daher nicht innerhalb von 15 min wiederholen.
Automatischer Kalibrierungsvorgang
1. Vor der Kalibrierung sicherstellen, dass der Prozessor 30 Minuten lang bei 500 °C war. Wenn die
Temperatur höher oder niedriger eingestellt war, nach dem Einstecken des Messfühlers in die vordere
Buchse weitere 15 Minuten warten. So kann sich die Heizkammer stabilisieren.
2. Die Zentrierung auf der Wartungsseite des Touchscreen deaktivieren, und den UHI-Messfühler mit
der Buchse an der Frontblende verbinden.
a. Der Touchscreen ruft automatisch die Oberfläche für die automatische Kalibrierung auf.
b. Der Prozessor stellt die Temperatur des Heizelements automatisch auf 500 °C mit einer Zykluszeit
von 15 s ein.
c. Der UHI-Messfühler muss sich auf eine Temperatur von 23+/-3 °C abkühlen.
3. Den UHI-Messfühler mittig zwischen die Prozessorbacken schieben.
4. Einen Prozesszyklus starten.
a. Der Timer zählt von 15 s abwärts. Die UHI-Temperatur steigt an.
b. Wenn der Prozessor nach 5 Sekunden keine 108C UHI- Anstieg von 5 °C erfasst, wird der Zyklus
abgebrochen, z. B. wenn sich der Messfühler während des Zyklus nicht im Heizelement befindet.
5. Nach Abschluss des Zyklus wird der UHI ausgeworfen.
DEN UHI-MESSFÜHLER JETZT NOCH NICHT HERAUSZIEHEN
Nach dem Auswerfen des UHI aus der Maschine 15 Sekunden warten, damit die Maschine eine
Berechnung durchführen und OFST einstellen kann; UHI erst dann aus der Buchse ziehen.
Hinweis: Die Kalibrierung des Prozessors ist jederzeit möglich; sie ist zwingend erforderlich, wenn
der Prozessor auf dem Touchscreen „Cal" anzeigt. Es muss eine Kalibrierung des Prozessors
durchgeführt werden, damit das Blinken aufhört.
Das Kalibrierungssignal erscheint auf der Hauptoberfläche, wenn:
Der in den Parametern eingestellte Zykluszähler „calC" heruntergezählt wurde. (siehe Abschnitt
a.
3.5)
b. Die Anzahl der Betriebsstunden des Prozessors mit eingeschaltetem Heizelement überschritten
wurde.
