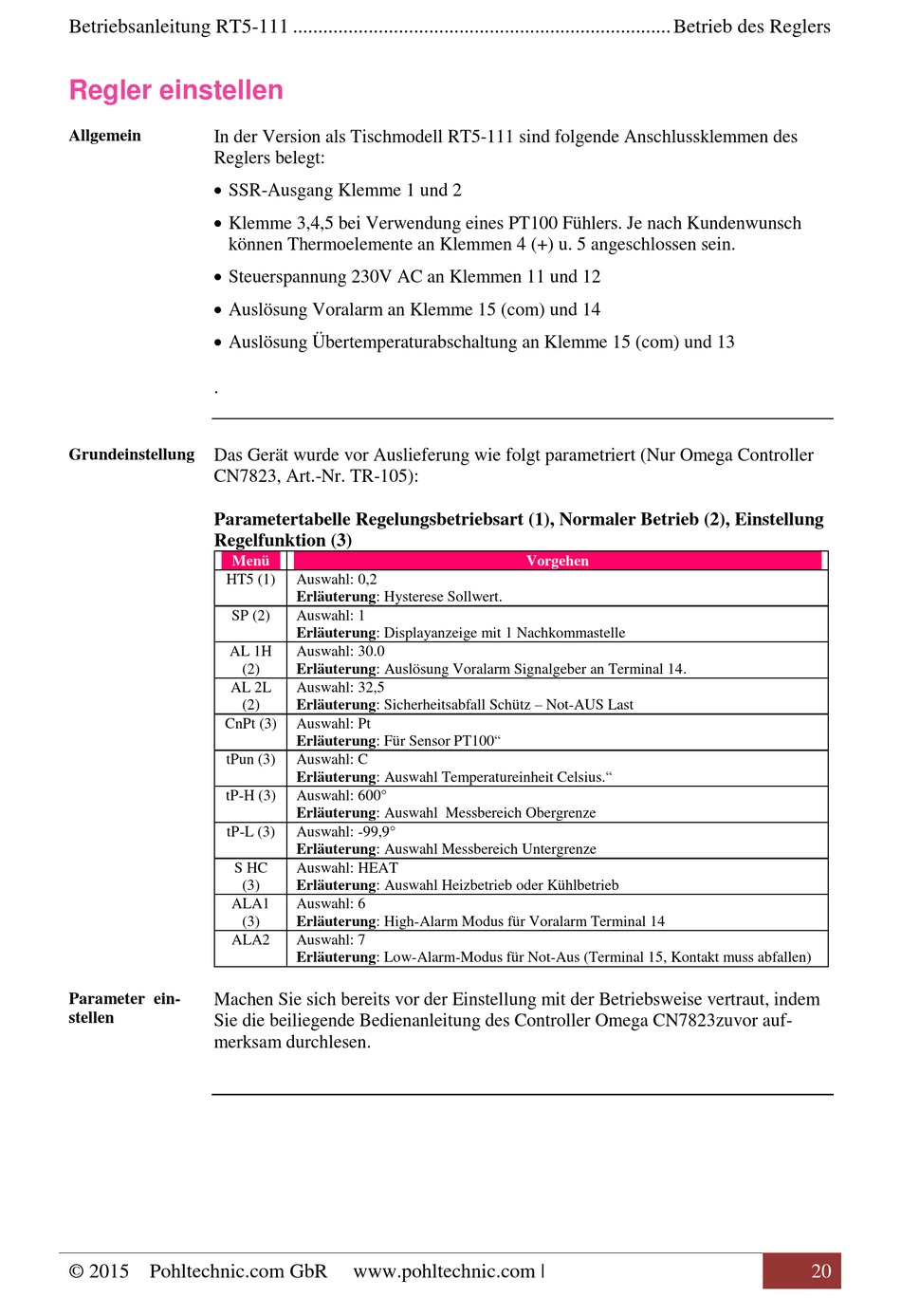

Betriebsanleitung RT5-111 ........................................................................... Betrieb des Reglers
Regler einstellen
Allgemein
In der Version als Tischmodell RT5-111 sind folgende Anschlussklemmen des
Reglers belegt:
SSR-Ausgang Klemme 1 und 2
Klemme 3,4,5 bei Verwendung eines PT100 Fühlers. Je nach Kundenwunsch
können Thermoelemente an Klemmen 4 (+) u. 5 angeschlossen sein.
Steuerspannung 230V AC an Klemmen 11 und 12
Auslösung Voralarm an Klemme 15 (com) und 14
Auslösung Übertemperaturabschaltung an Klemme 15 (com) und 13
.
Grundeinstellung
Das Gerät wurde vor Auslieferung wie folgt parametriert (Nur Omega Controller
CN7823, Art.-Nr. TR-105):
Parametertabelle Regelungsbetriebsart (1), Normaler Betrieb (2), Einstellung
Regelfunktion (3)
Menü
HT5 (1)
SP (2)
AL 1H
AL 2L
CnPt (3)
tPun (3)
tP-H (3)
tP-L (3)
S HC
ALA1
ALA2
Parameter ein-
Machen Sie sich bereits vor der Einstellung mit der Betriebsweise vertraut, indem
stellen
Sie die beiliegende Bedienanleitung des Controller Omega CN7823zuvor auf-
merksam durchlesen.
© 2015 Pohltechnic.com GbR
Auswahl: 0,2
Erläuterung: Hysterese Sollwert.
Auswahl: 1
Erläuterung: Displayanzeige mit 1 Nachkommastelle
Auswahl: 30.0
(2)
Erläuterung: Auslösung Voralarm Signalgeber an Terminal 14.
Auswahl: 32,5
Erläuterung: Sicherheitsabfall Schütz – Not-AUS Last
(2)
Auswahl: Pt
Erläuterung: Für Sensor PT100"
Auswahl: C
Erläuterung: Auswahl Temperatureinheit Celsius."
Auswahl: 600°
Erläuterung: Auswahl Messbereich Obergrenze
Auswahl: -99,9°
Erläuterung: Auswahl Messbereich Untergrenze
Auswahl: HEAT
(3)
Erläuterung: Auswahl Heizbetrieb oder Kühlbetrieb
Auswahl: 6
(3)
Erläuterung: High-Alarm Modus für Voralarm Terminal 14
Auswahl: 7
Erläuterung: Low-Alarm-Modus für Not-Aus (Terminal 15, Kontakt muss abfallen)
www.pohltechnic.com |
Vorgehen
20
