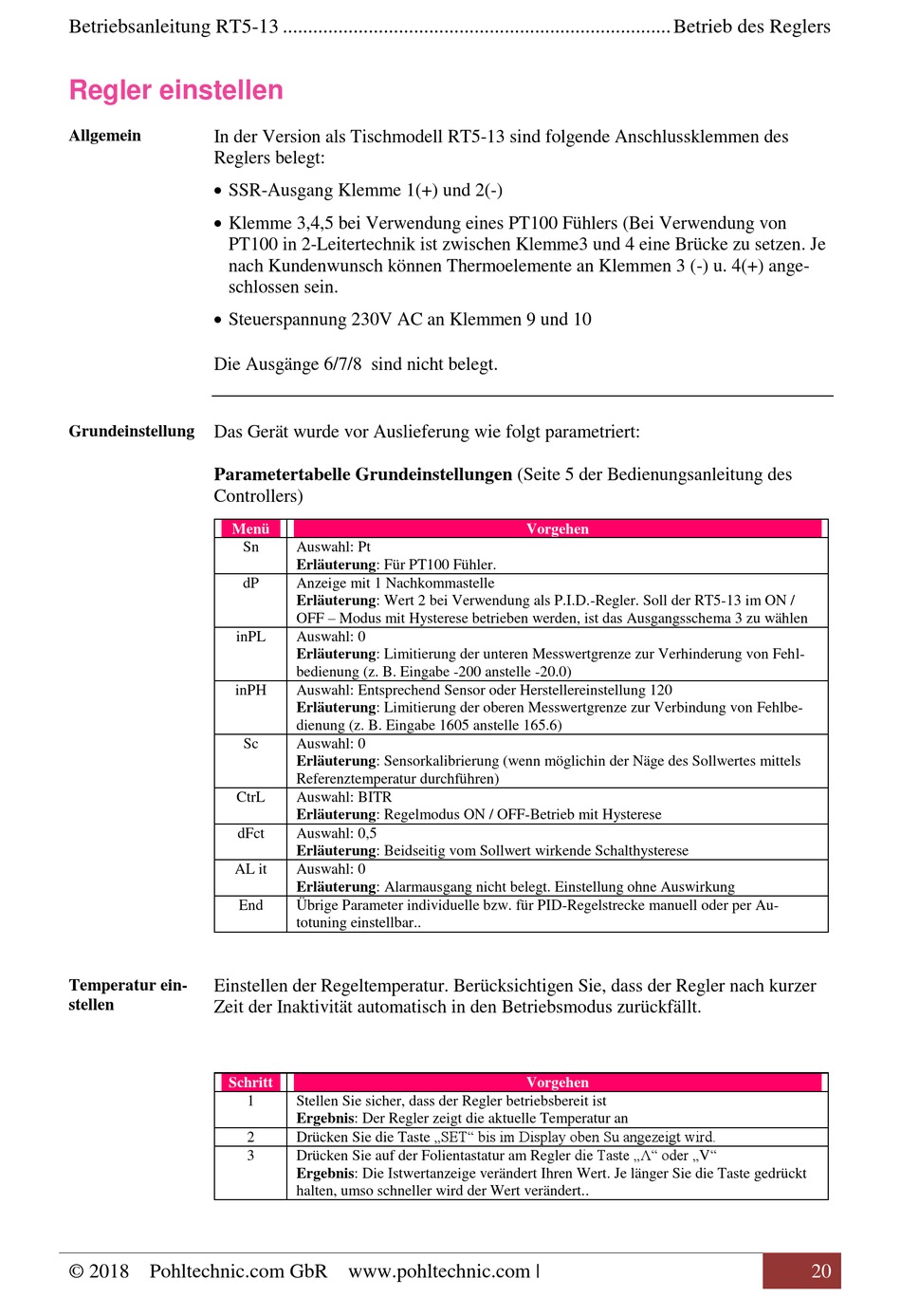

Betriebsanleitung RT5-13 ............................................................................. Betrieb des Reglers
Regler einstellen
Allgemein
In der Version als Tischmodell RT5-13 sind folgende Anschlussklemmen des
Reglers belegt:
SSR-Ausgang Klemme 1(+) und 2(-)
Klemme 3,4,5 bei Verwendung eines PT100 Fühlers (Bei Verwendung von
PT100 in 2-Leitertechnik ist zwischen Klemme3 und 4 eine Brücke zu setzen. Je
nach Kundenwunsch können Thermoelemente an Klemmen 3 (-) u. 4(+) ange-
schlossen sein.
Steuerspannung 230V AC an Klemmen 9 und 10
Die Ausgänge 6/7/8 sind nicht belegt.
Grundeinstellung
Das Gerät wurde vor Auslieferung wie folgt parametriert:
Parametertabelle Grundeinstellungen (Seite 5 der Bedienungsanleitung des
Controllers)
Menü
inPL
inPH
CtrL
dFct
AL it
End
Temperatur ein-
Einstellen der Regeltemperatur. Berücksichtigen Sie, dass der Regler nach kurzer
stellen
Zeit der Inaktivität automatisch in den Betriebsmodus zurückfällt.
Schritt
© 2018 Pohltechnic.com GbR www.pohltechnic.com |
Sn
Auswahl: Pt
Erläuterung: Für PT100 Fühler.
dP
Anzeige mit 1 Nachkommastelle
Erläuterung: Wert 2 bei Verwendung als P.I.D.-Regler. Soll der RT5-13 im ON /
OFF – Modus mit Hysterese betrieben werden, ist das Ausgangsschema 3 zu wählen
Auswahl: 0
Erläuterung: Limitierung der unteren Messwertgrenze zur Verhinderung von Fehl-
bedienung (z. B. Eingabe -200 anstelle -20.0)
Auswahl: Entsprechend Sensor oder Herstellereinstellung 120
Erläuterung: Limitierung der oberen Messwertgrenze zur Verbindung von Fehlbe-
dienung (z. B. Eingabe 1605 anstelle 165.6)
Sc
Auswahl: 0
Erläuterung: Sensorkalibrierung (wenn möglichin der Näge des Sollwertes mittels
Referenztemperatur durchführen)
Auswahl: BITR
Erläuterung: Regelmodus ON / OFF-Betrieb mit Hysterese
Auswahl: 0,5
Erläuterung: Beidseitig vom Sollwert wirkende Schalthysterese
Auswahl: 0
Erläuterung: Alarmausgang nicht belegt. Einstellung ohne Auswirkung
Übrige Parameter individuelle bzw. für PID-Regelstrecke manuell oder per Au-
totuning einstellbar..
1
Stellen Sie sicher, dass der Regler betriebsbereit ist
Ergebnis: Der Regler zeigt die aktuelle Temperatur an
Drücken Sie die Taste „SET" bis im Display oben Su angezeigt wird.
2
Drücken Sie auf der Folientastatur am Regler die Taste „Λ" oder „V"
3
Ergebnis: Die Istwertanzeige verändert Ihren Wert. Je länger Sie die Taste gedrückt
halten, umso schneller wird der Wert verändert..
Vorgehen
Vorgehen
20
