Bedienungstasten Und Anzeigen - Franke Easy Handbuch

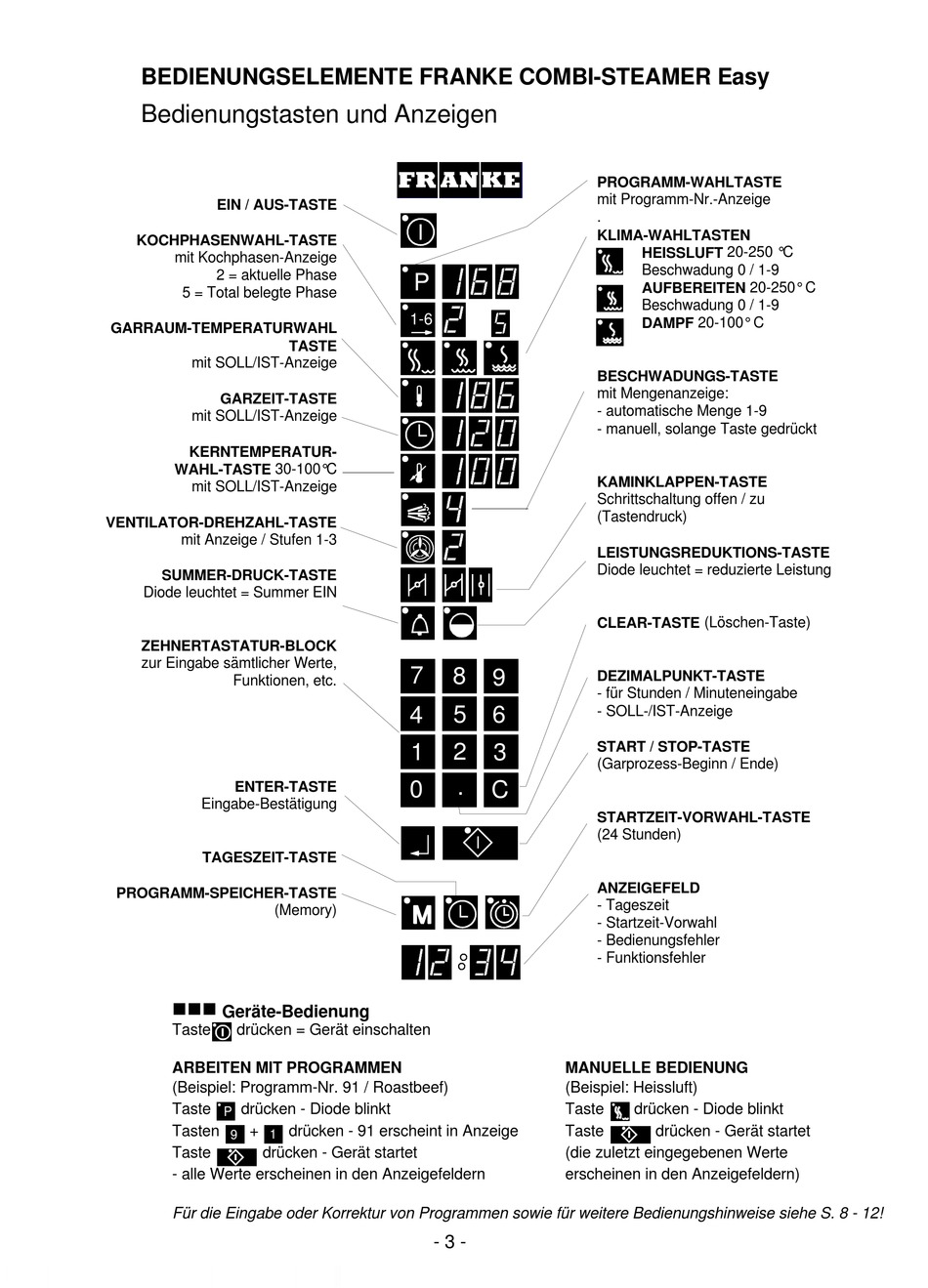

BEDIENUNGSELEMENTE FRANKE COMBI-STEAMER Easy

Bedienungstasten und Anzeigen

EIN / AUS-TASTE
KOCHPHASENWAHL-TASTE
mit Kochphasen-Anzeige
2 = aktuelle Phase
5 = Total belegte Phase
GARRAUM-TEMPERATURWAHL
mit SOLL/IST-Anzeige
GARZEIT-TASTE
mit SOLL/IST-Anzeige
KERNTEMPERATUR-
WAHL-TASTE 30-100°C
mit SOLL/IST-Anzeige
VENTILATOR-DREHZAHL-TASTE
mit Anzeige / Stufen 1-3
SUMMER-DRUCK-TASTE
Diode leuchtet = Summer EIN
ZEHNERTASTATUR-BLOCK
zur Eingabe sämtlicher Werte,
Funktionen, etc.
ENTER-TASTE
Eingabe-Bestätigung
TAGESZEIT-TASTE
PROGRAMM-SPEICHER-TASTE
nnn
Geräte-Bedienung
Taste drücken = Gerät einschalten
ARBEITEN MIT PROGRAMMEN
(Beispiel: Programm-Nr. 91 / Roastbeef)
Taste drücken - Diode blinkt
P
Tasten +
9
Taste drücken - Gerät startet
- alle Werte erscheinen in den Anzeigefeldern
Für die Eingabe oder Korrektur von Programmen sowie für weitere Bedienungshinweise siehe S. 8 - 12!
P
1-6
TASTE
7
4
1
0
(Memory)
drücken - 91 erscheint in Anzeige
1
8
9
5 6
2
3
.
C
MANUELLE BEDIENUNG
(Beispiel: Heissluft)
Taste
Taste
(die zuletzt eingegebenen Werte
erscheinen in den Anzeigefeldern)
- 3 -
PROGRAMM-WAHLTASTE
mit Programm-Nr.-Anzeige
.
KLIMA-WAHLTASTEN
HEISSLUFT 20-250 °C
Beschwadung 0 / 1-9
AUFBEREITEN 20-250° C
Beschwadung 0 / 1-9
DAMPF 20-100° C
BESCHWADUNGS-TASTE
mit Mengenanzeige:
- automatische Menge 1-9
- manuell, solange Taste gedrückt
KAMINKLAPPEN-TASTE
Schrittschaltung offen / zu
(Tastendruck)
LEISTUNGSREDUKTIONS-TASTE
Diode leuchtet = reduzierte Leistung
CLEAR-TASTE (Löschen-Taste)
DEZIMALPUNKT-TASTE
- für Stunden / Minuteneingabe
- SOLL-/IST-Anzeige
START / STOP-TASTE
(Garprozess-Beginn / Ende)
STARTZEIT-VORWAHL-TASTE
(24 Stunden)
ANZEIGEFELD
- Tageszeit
- Startzeit-Vorwahl
- Bedienungsfehler
- Funktionsfehler
drücken - Diode blinkt
drücken - Gerät startet
