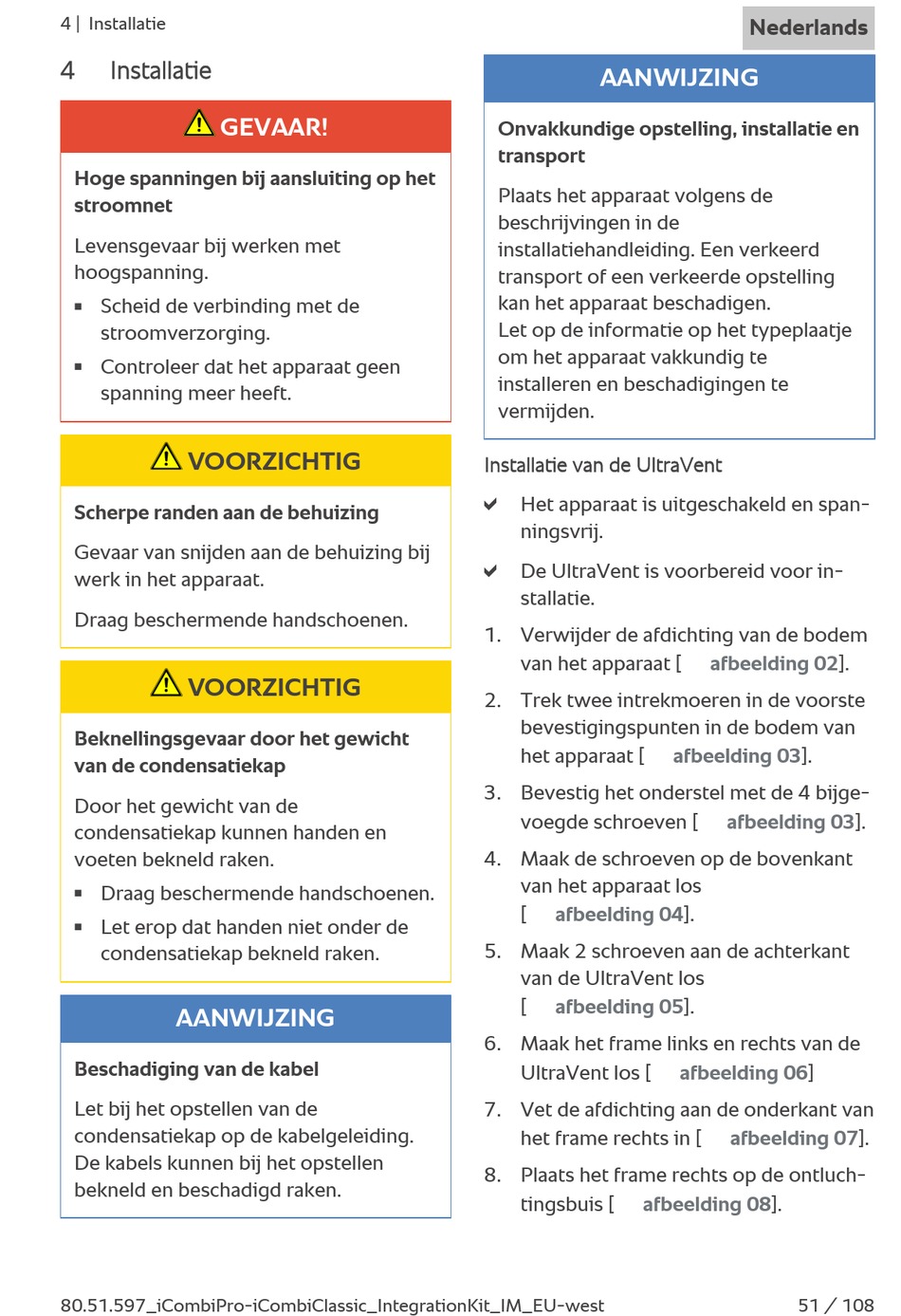

Installatie - Rational iCombi Pro 6-2/3 Original Installationsanleitung

4 | Installatie

4 Installatie
GEVAAR!
Hoge spanningen bij aansluiting op het
stroomnet
Levensgevaar bij werken met
hoogspanning.
Scheid de verbinding met de
n
stroomverzorging.
Controleer dat het apparaat geen
n
spanning meer heeft.
VOORZICHTIG
Scherpe randen aan de behuizing
Gevaar van snijden aan de behuizing bij
werk in het apparaat.
Draag beschermende handschoenen.
VOORZICHTIG
Beknellingsgevaar door het gewicht
van de condensatiekap
Door het gewicht van de
condensatiekap kunnen handen en
voeten bekneld raken.
Draag beschermende handschoenen.
n
Let erop dat handen niet onder de
n
condensatiekap bekneld raken.
AANWIJZING
Beschadiging van de kabel
Let bij het opstellen van de
condensatiekap op de kabelgeleiding.
De kabels kunnen bij het opstellen
bekneld en beschadigd raken.
80.51.597_iCombiPro-iCombiClassic_IntegrationKit_IM_EU-west
AANWIJZING
Onvakkundige opstelling, installatie en
transport
Plaats het apparaat volgens de
beschrijvingen in de
installatiehandleiding. Een verkeerd
transport of een verkeerde opstelling
kan het apparaat beschadigen.
Let op de informatie op het typeplaatje
om het apparaat vakkundig te
installeren en beschadigingen te
vermijden.
Installatie van de UltraVent
a
Het apparaat is uitgeschakeld en span-
ningsvrij.
a
De UltraVent is voorbereid voor in-
stallatie.
1. Verwijder de afdichting van de bodem
van het apparaat [
2. Trek twee intrekmoeren in de voorste
bevestigingspunten in de bodem van
het apparaat [
3. Bevestig het onderstel met de 4 bijge-
voegde schroeven [
4. Maak de schroeven op de bovenkant
van het apparaat los
[ afbeelding
5. Maak 2 schroeven aan de achterkant
van de UltraVent los
[ afbeelding
6. Maak het frame links en rechts van de
UltraVent los [
7. Vet de afdichting aan de onderkant van
het frame rechts in [
8. Plaats het frame rechts op de ontluch-
tingsbuis [ afbeelding
Nederlands
afbeelding 02].
afbeelding 03].
afbeelding
04].
05].
afbeelding 06]
afbeelding
08].
51 / 108
03].
07].
