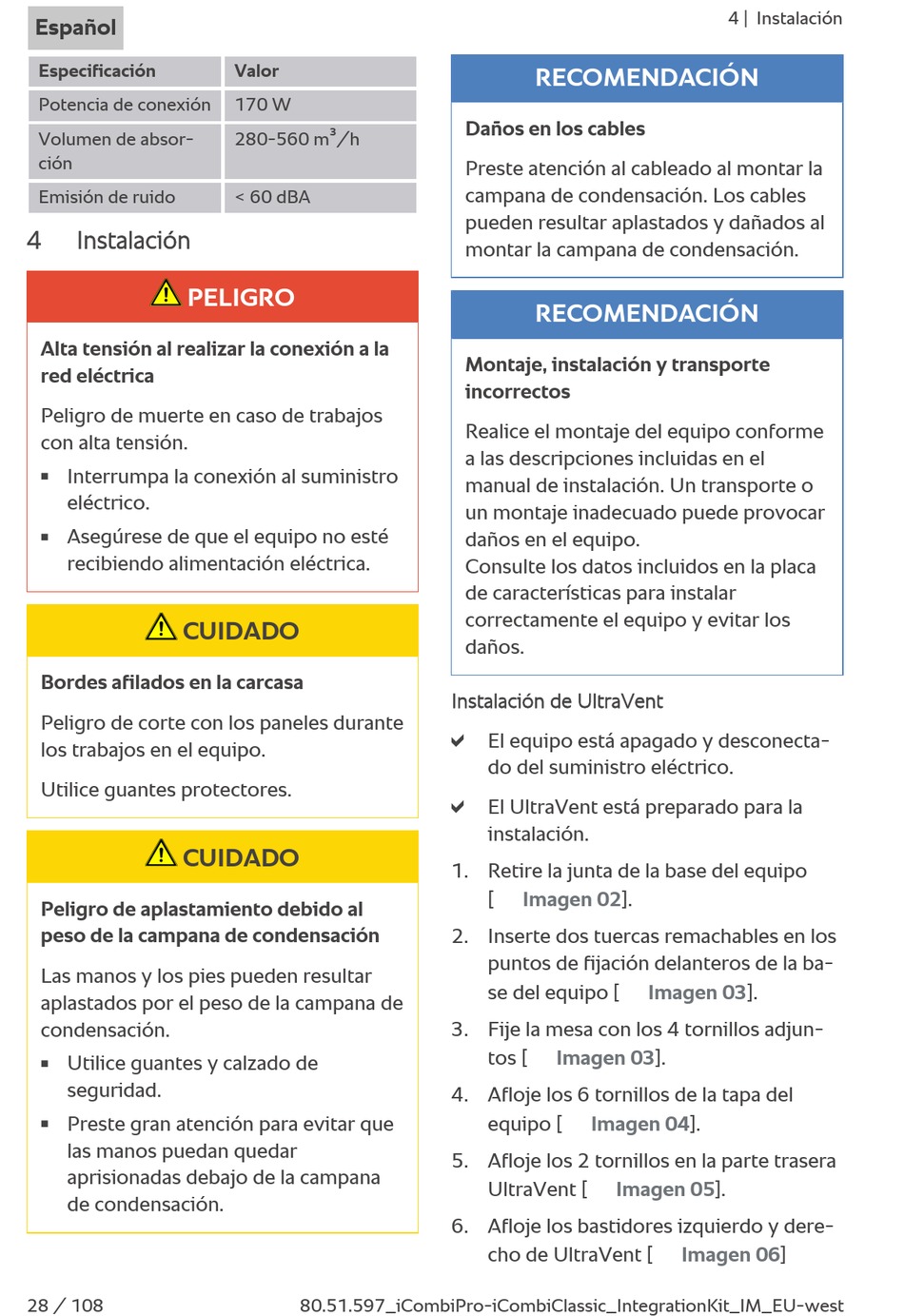

Español
Especificación
Potencia de conexión
Volumen de absor-
ción
Emisión de ruido
4 Instalación
PELIGRO
Alta tensión al realizar la conexión a la
red eléctrica
Peligro de muerte en caso de trabajos
con alta tensión.
Interrumpa la conexión al suministro
n
eléctrico.
Asegúrese de que el equipo no esté
n
recibiendo alimentación eléctrica.
CUIDADO
Bordes afilados en la carcasa
Peligro de corte con los paneles durante
los trabajos en el equipo.
Utilice guantes protectores.
CUIDADO
Peligro de aplastamiento debido al
peso de la campana de condensación
Las manos y los pies pueden resultar
aplastados por el peso de la campana de
condensación.
Utilice guantes y calzado de
n
seguridad.
Preste gran atención para evitar que
n
las manos puedan quedar
aprisionadas debajo de la campana
de condensación.
28 / 108
Valor
170 W
280-560 m³/h
< 60 dBA
80.51.597_iCombiPro-iCombiClassic_IntegrationKit_IM_EU-west
RECOMENDACIÓN
Daños en los cables
Preste atención al cableado al montar la
campana de condensación. Los cables
pueden resultar aplastados y dañados al
montar la campana de condensación.
RECOMENDACIÓN
Montaje, instalación y transporte
incorrectos
Realice el montaje del equipo conforme
a las descripciones incluidas en el
manual de instalación. Un transporte o
un montaje inadecuado puede provocar
daños en el equipo.
Consulte los datos incluidos en la placa
de características para instalar
correctamente el equipo y evitar los
daños.
Instalación de UltraVent
a
El equipo está apagado y desconecta-
do del suministro eléctrico.
a
El UltraVent está preparado para la
instalación.
1. Retire la junta de la base del equipo
[ Imagen 02].
2. Inserte dos tuercas remachables en los
puntos de fijación delanteros de la ba-
se del equipo [
3. Fije la mesa con los 4 tornillos adjun-
tos [ Imagen
4. Afloje los 6 tornillos de la tapa del
equipo [ Imagen
5. Afloje los 2 tornillos en la parte trasera
UltraVent [
6. Afloje los bastidores izquierdo y dere-
cho de UltraVent [
4 | Instalación
Imagen 03].
03].
04].
Imagen 05].
Imagen 06]
