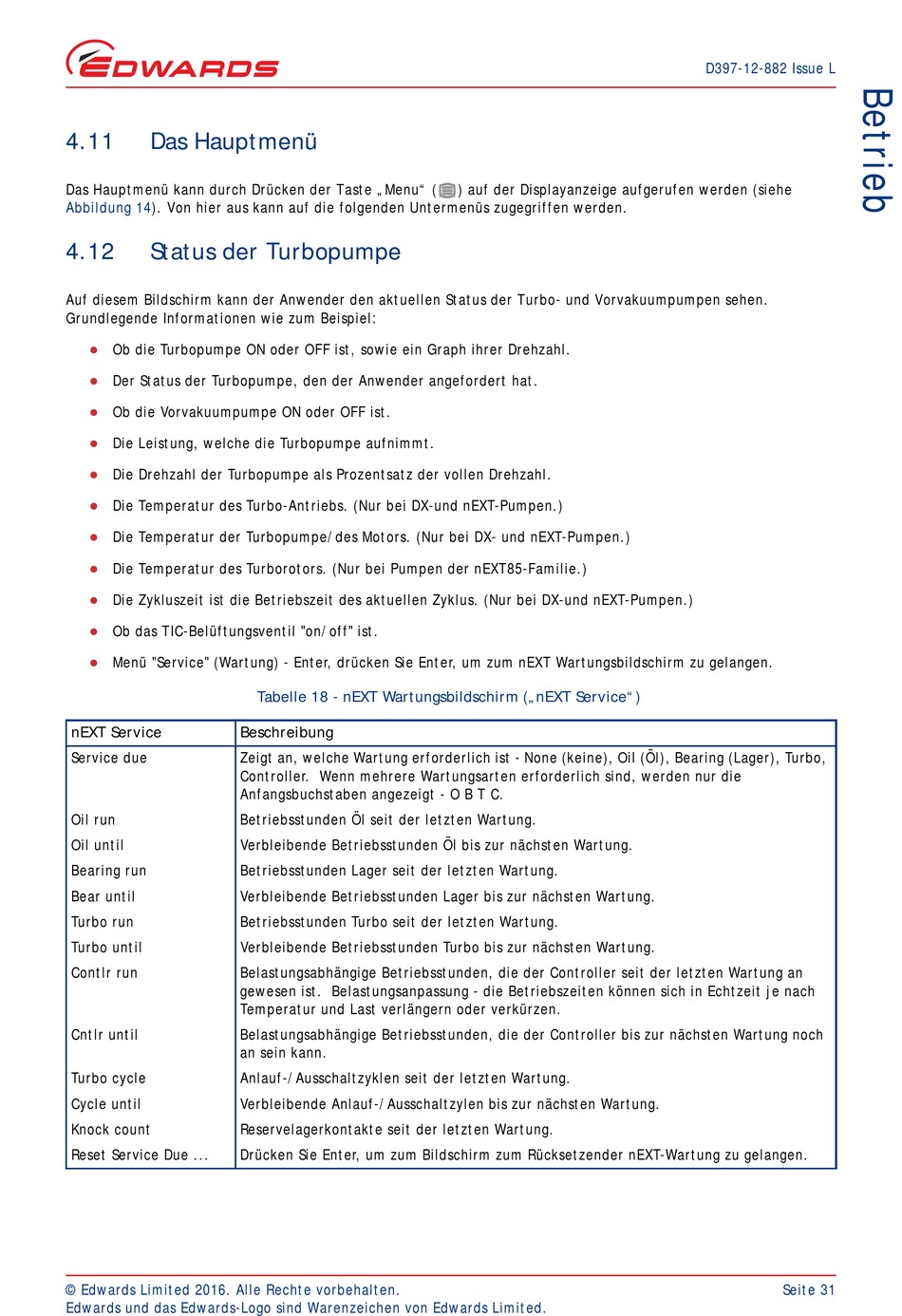

4.11
Das Hauptmenü
Das Hauptmenü kann durch Drücken der Taste „Menu" (
Abbildung
14). Von hier aus kann auf die folgenden Untermenüs zugegriffen werden.
4.12

Status der Turbopumpe

Auf diesem Bildschirm kann der Anwender den aktuellen Status der Turbo- und Vorvakuumpumpen sehen.
Grundlegende Informationen wie zum Beispiel:
Ob die Turbopumpe ON oder OFF ist, sowie ein Graph ihrer Drehzahl.
Der Status der Turbopumpe, den der Anwender angefordert hat.
Ob die Vorvakuumpumpe ON oder OFF ist.
Die Leistung, welche die Turbopumpe aufnimmt.
Die Drehzahl der Turbopumpe als Prozentsatz der vollen Drehzahl.
Die Temperatur des Turbo-Antriebs. (Nur bei DX-und nEXT-Pumpen.)
Die Temperatur der Turbopumpe/des Motors. (Nur bei DX- und nEXT-Pumpen.)
Die Temperatur des Turborotors. (Nur bei Pumpen der nEXT85-Familie.)
Die Zykluszeit ist die Betriebszeit des aktuellen Zyklus. (Nur bei DX-und nEXT-Pumpen.)
Ob das TIC-Belüftungsventil "on/off" ist.
Menü "Service" (Wartung) - Enter, drücken Sie Enter, um zum nEXT Wartungsbildschirm zu gelangen.
nEXT Service
Service due
Oil run
Oil until
Bearing run
Bear until
Turbo run
Turbo until
Contlr run
Cntlr until
Turbo cycle
Cycle until
Knock count
Reset Service Due ...
© Edwards Limited 2016. Alle Rechte vorbehalten.
Edwards und das Edwards-Logo sind Warenzeichen von Edwards Limited.
Tabelle 18 - nEXT Wartungsbildschirm („nEXT Service")
Beschreibung
Zeigt an, welche Wartung erforderlich ist - None (keine), Oil (Öl), Bearing (Lager), Turbo,
Controller. Wenn mehrere Wartungsarten erforderlich sind, werden nur die
Anfangsbuchstaben angezeigt - O B T C.
Betriebsstunden Öl seit der letzten Wartung.
Verbleibende Betriebsstunden Öl bis zur nächsten Wartung.
Betriebsstunden Lager seit der letzten Wartung.
Verbleibende Betriebsstunden Lager bis zur nächsten Wartung.
Betriebsstunden Turbo seit der letzten Wartung.
Verbleibende Betriebsstunden Turbo bis zur nächsten Wartung.
Belastungsabhängige Betriebsstunden, die der Controller seit der letzten Wartung an
gewesen ist. Belastungsanpassung - die Betriebszeiten können sich in Echtzeit je nach
Temperatur und Last verlängern oder verkürzen.
Belastungsabhängige Betriebsstunden, die der Controller bis zur nächsten Wartung noch
an sein kann.
Anlauf-/Ausschaltzyklen seit der letzten Wartung.
Verbleibende Anlauf-/Ausschaltzylen bis zur nächsten Wartung.
Reservelagerkontakte seit der letzten Wartung.
Drücken Sie Enter, um zum Bildschirm zum Rücksetzender nEXT-Wartung zu gelangen.
) auf der Displayanzeige aufgerufen werden (siehe
D397-12-882 Issue L
Seite 31
