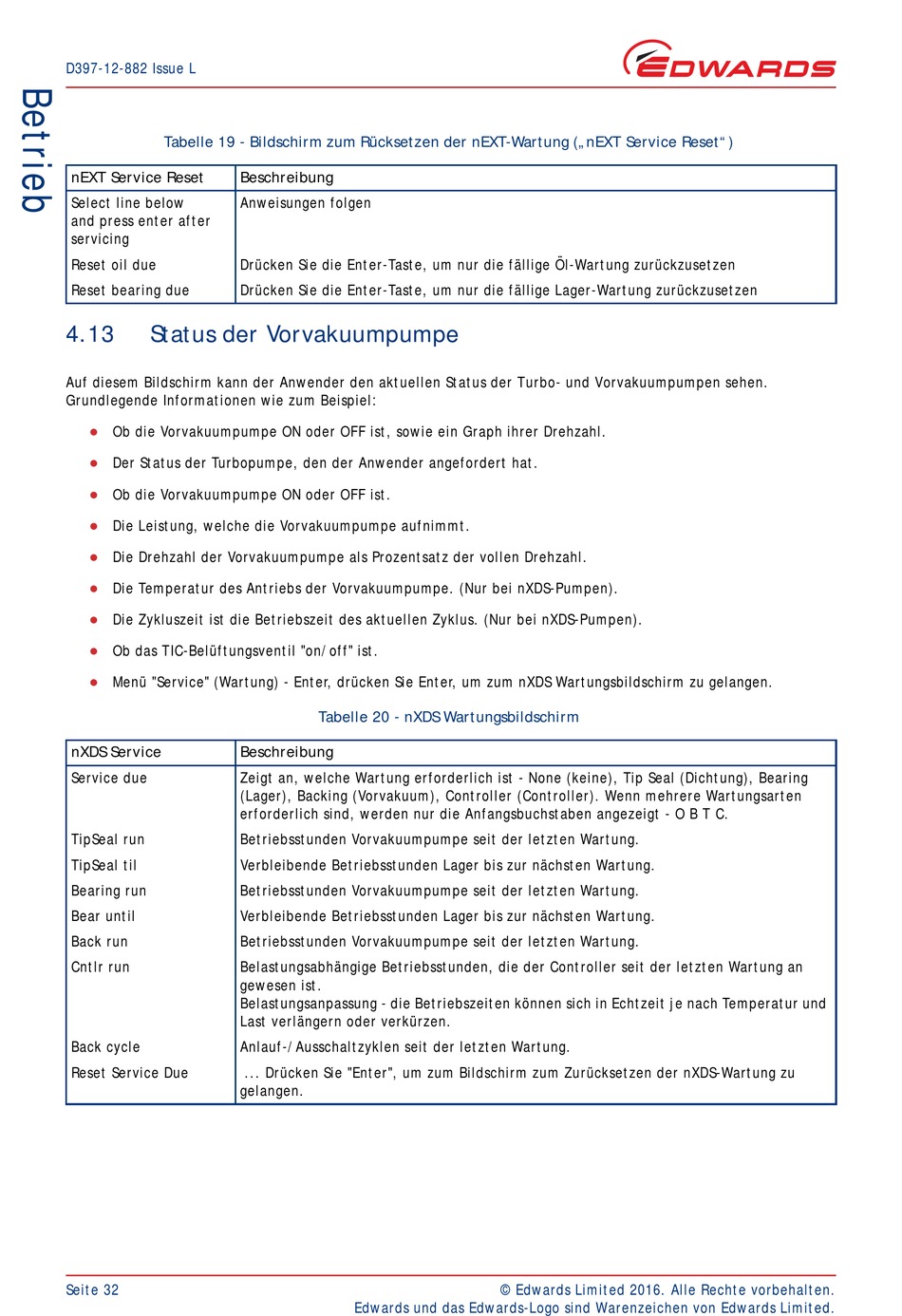

Status Der Vorvakuumpumpe; Bildschirm Zum Rücksetzen Der Next-Wartung („Next Service Reset"); Nxds Wartungsbildschirm - Edwards TIC Turbo Controller 100 W Betriebsanleitung

D397-12-882 Issue L
Tabelle 19 - Bildschirm zum Rücksetzen der nEXT-Wartung („nEXT Service Reset")
nEXT Service Reset
Select line below
and press enter after
servicing
Reset oil due
Reset bearing due
4.13

Status der Vorvakuumpumpe

Auf diesem Bildschirm kann der Anwender den aktuellen Status der Turbo- und Vorvakuumpumpen sehen.
Grundlegende Informationen wie zum Beispiel:
Ob die Vorvakuumpumpe ON oder OFF ist, sowie ein Graph ihrer Drehzahl.

Der Status der Turbopumpe, den der Anwender angefordert hat.

Ob die Vorvakuumpumpe ON oder OFF ist.

Die Leistung, welche die Vorvakuumpumpe aufnimmt.

Die Drehzahl der Vorvakuumpumpe als Prozentsatz der vollen Drehzahl.

Die Temperatur des Antriebs der Vorvakuumpumpe. (Nur bei nXDS-Pumpen).

Die Zykluszeit ist die Betriebszeit des aktuellen Zyklus. (Nur bei nXDS-Pumpen).

Ob das TIC-Belüftungsventil "on/off" ist.

Menü "Service" (Wartung) - Enter, drücken Sie Enter, um zum nXDS Wartungsbildschirm zu gelangen.

nXDS Service
Service due
TipSeal run
TipSeal til
Bearing run
Bear until
Back run
Cntlr run
Back cycle
Reset Service Due
Seite 32
Beschreibung
Anweisungen folgen
Drücken Sie die Enter-Taste, um nur die fällige Öl-Wartung zurückzusetzen
Drücken Sie die Enter-Taste, um nur die fällige Lager-Wartung zurückzusetzen
Tabelle 20 - nXDS Wartungsbildschirm
Beschreibung
Zeigt an, welche Wartung erforderlich ist - None (keine), Tip Seal (Dichtung), Bearing
(Lager), Backing (Vorvakuum), Controller (Controller). Wenn mehrere Wartungsarten
erforderlich sind, werden nur die Anfangsbuchstaben angezeigt - O B T C.
Betriebsstunden Vorvakuumpumpe seit der letzten Wartung.
Verbleibende Betriebsstunden Lager bis zur nächsten Wartung.
Betriebsstunden Vorvakuumpumpe seit der letzten Wartung.
Verbleibende Betriebsstunden Lager bis zur nächsten Wartung.
Betriebsstunden Vorvakuumpumpe seit der letzten Wartung.
Belastungsabhängige Betriebsstunden, die der Controller seit der letzten Wartung an
gewesen ist.
Belastungsanpassung - die Betriebszeiten können sich in Echtzeit je nach Temperatur und
Last verlängern oder verkürzen.
Anlauf-/Ausschaltzyklen seit der letzten Wartung.
... Drücken Sie "Enter", um zum Bildschirm zum Zurücksetzen der nXDS-Wartung zu
gelangen.
