D397-12-882 Issue L
4.3
Menü-Navigation
In diesem Abschnitt wird die Anzeige-Navigationsmethode für den Controller zusammengefasst. Es gibt 4 Schaltfelder
für die Menü-Navigation und für Konfigurationsaufgaben. Mit einem fünften Schaltfeld werden die Pumpen ein- und
ausgeschaltet (ON/OFF). Für die meisten Konfigurationsaufgaben gibt es nicht mehr als drei Menüebenen.
Die Funktionen der Tasten des Bedienfeldes auf der Frontplatte werden in
4.4
Die Displayanzeige
Die Displayanzeige kann für verschiedene Anzeigeoptionen eingestellt werden. Im Folgenden wird die Displayanzeige
beschrieben, auf der „all" (alles) angezeigt wird. (Siehe
Im oberen Teil der Displayanzeige wird der Status der Vakuumpumpen dargestellt; die oberste Zeile zeigt die
Drehzahl bzw. Saugleistung der Pumpe als Balkendiagramm an. In der rechten oberen Ecke wird der Status der
Turbopumpe wie folgt dargestellt:
Off.
Die Turbopumpe ist ausgeschaltet.
>>>.
Die Turbopumpe beschleunigt.
<<<.
Die Turbopumpe verlangsamt.
Run.
Die Turbopumpe läuft mit über 50% ihrer Drehzahl.
Norm.
Die Turbopumpe läuft mit oder über der „Normaldrehzahl".
Strt.
Die Turbopumpe ist startbereit, wird aber erst anlaufen,
nachdem die Startverzögerung abgelaufen ist.
Flt.
Ein Fehler ist aufgetreten. Wählen Sie den Alarme-Bildschirm.
Die zweite Zeile stellt den Grundstatus der Turbopumpe und der Vorvakuumpumpe dar, die vom Controller
gesteuert werden.
Der Status der Relais für die Schaltpunkte wird in der untersten Zeile der Displayanzeige dargestellt. Angezogene
Relais werden invers dargestellt.
4.5
Pumpen und Relais ein-/ausschalten
Wenn die Taste „Cycle" (
mit schaltbaren Elementen angezeigt.
Hinweis:
Wenn SYSI während des Vakuumzyklus offen ist, werden alle angeschlossenen steuerbaren Komponenten
auf OFF geschaltet.
Seite 24

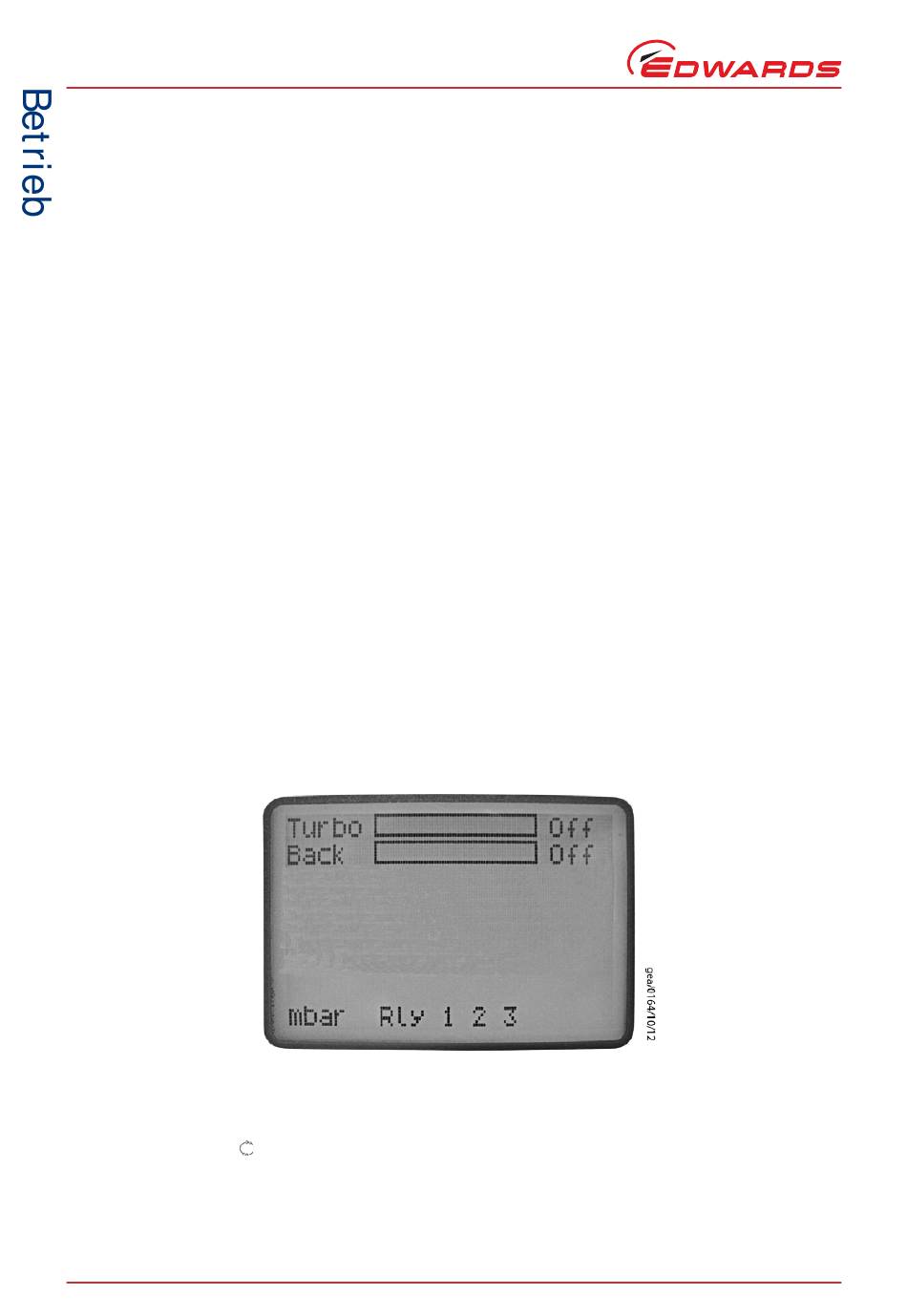

Abbildung 17 - Pumpenstatus
) betätigt wird, während die Turbo/Vorvakuum-Statuszeile markiert ist, wird ein Menü
Edwards und das Edwards-Logo sind Warenzeichen von Edwards Limited.
Tabelle 8
Abbildung
17).
© Edwards Limited 2016. Alle Rechte vorbehalten.
beschreiben.
