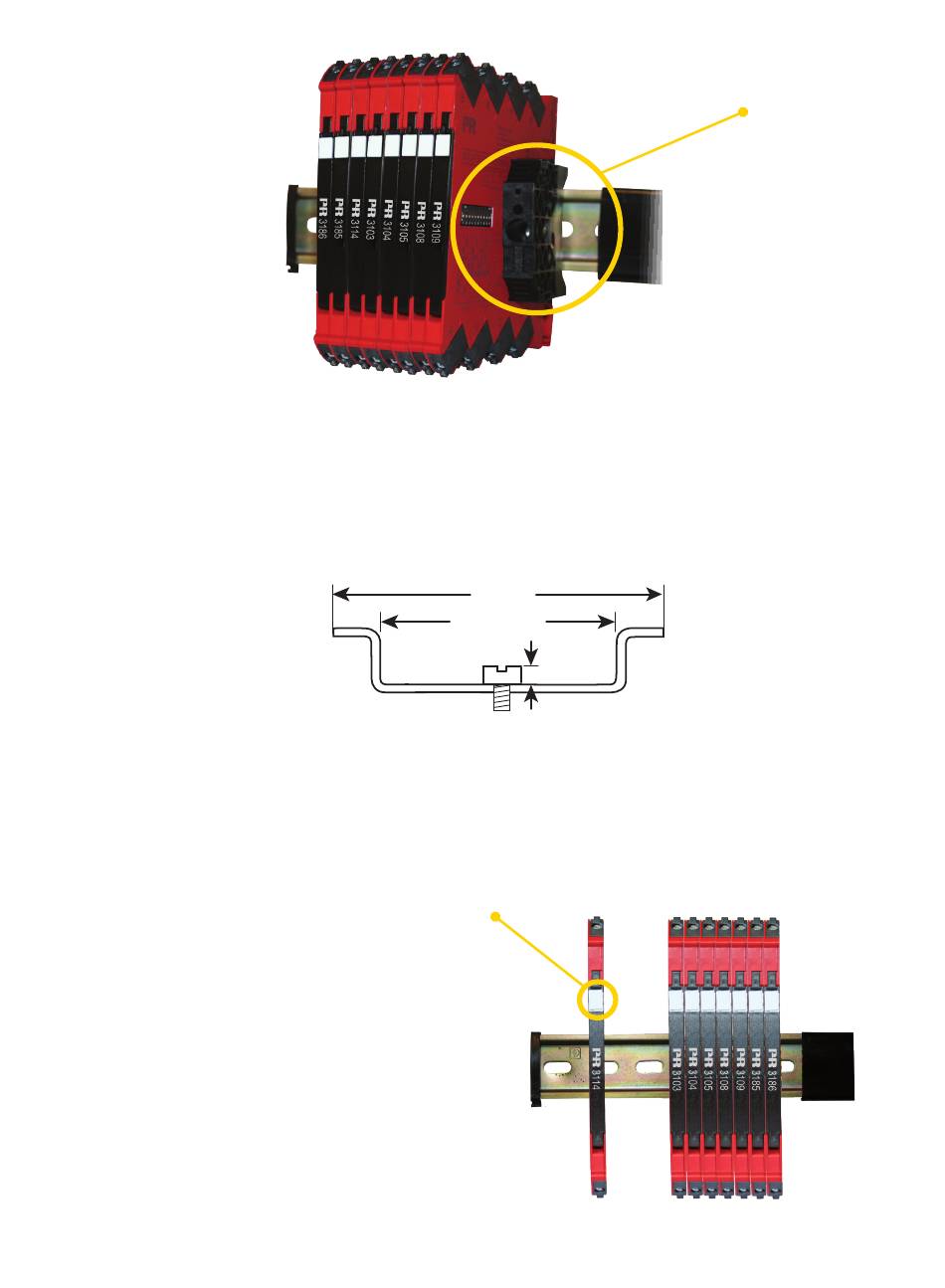

Der 3114 kann auf der Hutschiene oder der Power Rail installiert werden. Bei Marine-Anwendungen müssen die Geräte durch
einen Gerätehalter für die Stromschiene gestützt werden (PR-Teilenummer 9404). Geräte zur Versorgung können nach
Anwendungsbedarf auf der Power Rail installiert werden.
Wenn ein 3114-Gerät mit Power Rail-Anschluss auf die DIN-Hutschiene installiert werden soll, so muss beachtet werden, dass
die Köpfe der Schrauben, die zur Befestigung der 7,5-mm-Hutschiene verwendet werden, kleiner als 3,5 mm sein müssen, um
einen Kurzschluss mit den Power Rail-Anschlüssen des 3114 und den Schrauben zu vermeiden.
Die Power Rail kann über die Versorgungsklemmen versorgt werden.
Die Klemmen können einen Strom von max. 400 mA übertragen.
Die Frontplatte des 3114 ist zur Anbringung eines Etiketts
mit einer Freifläche versehen. Diese Fläche misst 5 x 7,5 mm
und eignet sich für Etiketten von Weidmüller MultiCard
System, Typ MF 5/7,5.

Installation auf Power Rail / Hutschiene

Versorgung der Power Rail

Kennzeichnung

3114V102-DE
35 mm
> 24 mm
< 3,5 mm
Gerätehalter für
Stromschiene
