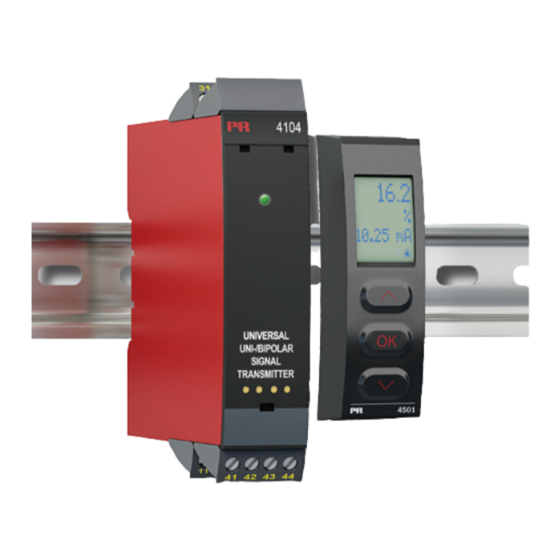

- Seite 1 PERFORMANCE MADE SMARTER Produkthandbuch 4104 Universeller uni-/bipolarer Signal-Messumformer TEMPERATUR EX-SCHNITTSTELLEN KOMMUNIKATIONSSCHNITTSTELLEN MULTIFUNKTIONAL TRENNER ANZEIGEN Nr. 410 4V101- DE A b S eriennr. : 1214790 01...
-
Seite 2: Die 6 Grundpfeiler Unseres Unternehmens
Luftspalt eingebaut werden. Isolation Charakteristisch für die Anzeigen von PR electronics ist die Flexibilität und Robustheit. Weiterhin erfüllen die Displays nahezu alle Anforderungen zum Anzeigen von Prozesssignalen. Die Displays besitzen universelle Eingänge und eine universelle Spannungsversorgung. Sie ermöglichen eine Echtzeit-Messung Ihrer Prozessdaten und sind so entwickelt, dass sie selbst in besonders anspruchsvollen Umgebungen benutzerfreundlich und zuverlässig die... -
Seite 3: Inhaltsverzeichnis
Universeller uni-/bipolarer Signal-Messumformer 4104 Inhaltsverzeichnis Warnung.................... -
Seite 4: Warnung
Installation, Montage und Demontage von Leitungen. Fehlersuche im Gerät. GEFÄHR LICHE Reparaturen des Gerätes dürfen nur von PR electronics A/S vorgenommen werden. SPANNUNG Warnung Die Frontplatte des Gerätes darf nicht geöffnet werden, weil hierdurch die Kontakte zur Kontaktierung des Frontdisplays 4511/4501 beschädigt werden können. -
Seite 5: Umgebungsbedingungen
Sollten Zweifel bezüglich der richtigen Handhabung des Gerätes bestehen, sollte man mit dem Händler vor Ort Kontakt aufnehmen. Sie können aber auch direkt mit PR electronics GmbH, www.prelectronics.com Kontakt aufnehmen. Die Installation und der Anschluss des Gerätes haben in Übereinstimmung mit den geltenden Regeln des jeweiligen Landes bez. -
Seite 6: Zerlegung Des Systems 4000
Wenn die Front LED rot leuchtet oder 4511/4501 Display zeigt AO.ER an Der 4104 ist mit einem hohen Sicherheitsniveau konzipiert worden. Daher misst das Gerät kontinuierlich den Ausgangsstrom. Wenn bei der Konfiguration „S4-20“ ausgewählt wird, und wenn der Ausgangsstrom auf 0 mA fällt, wird auf dem Display 4511/4501 "AO.ER"... -
Seite 7: Anwendung
Die Erregungsspannung erlaubt den Anschluss von 2- und 3-Leiter-Sensoren. • Durch die aktiven oder passiven Ein-/Ausgänge passt der 4104 perfekt in Stromschleifen. • Wandelt kleine bipolare Eingangssignale in große bi- oder unipolare Ausgangssignale, z. B. ±1 Volt Eingang zu ±10 Volt oder 4…20 mA Ausgang. -
Seite 8: Anwendungen
Anwendungen Eingangssignale: 2-Draht- 3-Draht- Strom Umformer Umformer Spannung (±) (±) Ausgangssignale: + V Versorg. Strom und Spannung 2-Draht 10 V 10 V (±) Versorgung: 21,6...253 VAC oder 19,2...300 VDC Sicheres Bereich oder Zone 2 / Cl. 1 Div. 2, Gr. A-D 4104V101-DE... -
Seite 9: Pr 4511/4501 Display / Programmierfront
Anwendungen • Kommunikationsschnittstelle zur Änderung der operativen Parameter im 4104. • Kann von einem 4104 auf das nächste gesteckt werden um die Daten des ersten Messumformers auf den nächsten zu übertragen. • Wenn das Gerät im Prozess integriert ist, zeigt das Display die entsprechenden Prozesswerte und den jeweiligen Prozessstatus an. -
Seite 10: Bestellangaben
Bestellangaben 4104 = Universeller uni-/bipolarer Signal-Messumformer Zubehör 4501 = Display- / Programmierfront 4511 = Kommunikationseinheit Elektrische Daten Umgebungsbedingungen: Spezifikationsbereich ....... . . -20°C bis +60°C Lagertemperatur . -
Seite 11: Spannungsausgangsdaten
Eingangsdaten: Stromeingang: Signalbereich ........±23 mA Programmierbare Messbereiche . - Seite 12 Eingehaltene Behördenvorschriften: EMV ......... . . 2014/30/EU LVD .
-
Seite 13: 4511-/4501-Display Zeigt 4
Displayanzeige >9999 Anzeige bei Hardwarefehler Fehlersuche Anzeige Fehlerursache Überprüfung der Messung des analogen AO.ER Keine Last am Stromausgang (nur S4…20 mA)* Eingangs Kommunikationstest 4501/4511 und 4104 NO.CO Verbindungsfehler Hardwarefehler FL.ER Fehler in FLASH** Konfigurationsfehler CO.ER Fehler in FLASH** Überprüft, ob die in 4511/4501 gespeicherte TY.ER... -
Seite 14: Anschlüsse
Anschlüsse Versorgung Eingänge: Strom 2-Draht-Messumformer 3-Draht-Messumformer (±) Spannung (±) Ausgänge: Strom 2-Draht-Messumformer Spannung, 1 V Spannung, 10 V (±) (±) (±) (±) 4104V101-DE... -
Seite 15: Blockdiagramm
Blockdiagramm 4104V101-DE... -
Seite 16: Konfiguration / Bedienung Der Funktionstasten
Dokumentation für das Flussdiagramm. Grundsätzliches Bei der Konfiguration des 4104 werden Sie durch alle Parameter geleitet und Sie können die Einstellungen wählen, welche zur Applikation passt. Für jedes Menü existiert ein scrollender Hilfetext welcher automatisch in der 3. Zeile im Display gezeigt wird. - Seite 17 Passwort (PASS): Sie können ein Passwort zwischen 0000 und 9999 einstellen, um ein unbefugtes Verändern der Parameter zu vermeiden. Das Gerät wird werksseitig ohne Passworteingabe ausgeliefert. Sprache (LANG): Im Menü ”lang.setup” können Sie zwischen 7 verschiedenen Sprachen auswählen, die Sie mit Hilfetexten unterstützen.
-
Seite 18: Flussdiagramm
Flussdiagramm Wenn für eine Dauer von 1 Minute keine Taste betätigt wird, kehrt das Display auf den Menüpunkt 1.0 zurück und eventuelle Änderungen in der Konfiguration werden nicht gespeichert. 1 Wert erhöhen / nächsten Parameter wählen 2 Wert herabsetzen / vorheringen Parameter Wählen 3 Parameter übernehmen und nächsten Parameter wählen Halten 3 Zurück zum vorheringen Parameter / zurück zum Menüpunkt 1.0 ohne Speicherung von Änderungen. - Seite 19 -/+20 NONE -/+10 S4-20 99.99 99.99 CURR PASS 60.0 ZERO 4-20 -19.99 -19.99 VOLT ACTI DOWN 0-20 CURR 0.00 10.00 CURR 4-20 ACTI DISP.LO DISP.HI ANA.OUT O.RANGE OUT.MOD OUT.ERR RESP. Txt 8 Txt 9 Txt 10 Txt 11 Txt 13 Txt 14 Txt 15 Fortsetzung auf...
-
Seite 20: Flussdiagram, Erweiterte Einstellungen (Adv.set)
Flussdiagram, erweiterte Einstellungen (ADV.SET) MEM, DISP, CAL, SIM, SAVE PASS, LANG, LOAD OFUN SAVE SETUP MEMORY Txt 16/1 Txt 17 A.OUT DISP TT0123 A.OUT SETUP CONTRA LIGHT TAGNO_ LINE 3 Txt 16/2 Txt 18 Txt 19 Txt 20 Txt 21 10.00 10.00 0.00... - Seite 21 DE, DK, ES, FR, IT, SE, UK LANG SETUP LANGUA. Txt 16/6 Txt 31 VFUN Zum Normal- Zustand 1.0 OFUN SETUP O.FUNC Txt 16/7 Txt 32 VFUN (V-förmige Ausgangsfunktion) ist nur verfügbar, wenn ein bei Null beginnender Ausgangsbereich ausgewählt wurde. Die Ausgangseigenschaften „DIR“...
-
Seite 22: Scrollender Hilfstext Im Display Zeile 3
Eingabe Sprache Einstellung Eingabe Passwort Einstellung Eingabe Simulationsmodus Prozesskalibrierung ausführen Eingabe Display Setup Memory Operationen Ausführen [17] Lade gespeicherte Konfiguration in das 4104 Speicher 4104 Konfiguration im 4501 [18] Einstellung LCD Kontrast [19] Einstellung LCD Hintergrundbeleuchtung [20] Schreibe eine 6-Zeichen Geräte TAG Nummer... -
Seite 23: Dokumentenverlauf
Dokumentenverlauf Die folgende Liste enthält Anmerkungen zum Versionsverlauf dieses Dokuments. Rev. ID Datum Noten 1240 Erstveröffentlichung des Produkts 1302 DNV-Marinezulassung hinzugefügt 4104V101-DE... - Seite 24 Garantiezeitraums. sowie eine einfach weltweit INTELLIGENTE PERFORMANCE. zugängliche Dokumentation zur Verfügung. Weitere Informationen zu unserem Garantieprogramm PR electronics hat seinen Unternehmenshauptsitz in oder Informationen zu einem Vertriebspartner in Ihrer Dänemark sowie Niederlassungen und autorisierte Nähe finden Sie unter prelectronics.com.
