Pr 4501-Display / Programmierfront; Funktionsweise; Adapter Für Configmate 4590 - PR electronics 3114 Produkthandbuch

Funktionsweise

Die einfache und leicht verständliche Menüstruktur sowie die benutzerfreundlichen Hilfetexte
führen Sie automatisch und bequem durch die Konfigurationsschritte und machen das Produkt auf
diese Weise sehr benutzerfreundlich. Die einzelnen Funktionen und Konfigurationsoptionen werden
im Abschnitt „Konfiguration / Bedienung der Funktionstasten" beschrieben.
Verwendung
• Kommunikationsschnittstelle zur Änderung der Betriebsparameter bei 3114.
• Kann von einem 3114-Gerät auf das nächste übertragen werden. Die Konfiguration kann vom
Technische Merkmale
• LCD-Display mit 4 Zeilen:
• Der Programmierzugang kann durch die Zuteilung eines Passworts blockiert werden. Das Passwort
Zum Anschluss des Adapters die Frontplatte des 3114 öffnen und den Klinkenstecker in den entsprechenden Anschluss
stecken.
12

PR 4501-Display / Programmierfront

ersten Gerät auf alle weiteren heruntergeladen werden.
Zeile 1 (H=5,57 mm) zeigt das Eingangssignal an.
Zeile 2 (H=3,33 mm) zeigt die Einheiten an.
Zeile 3 (H=3,33 mm) zeigt die Analogausgangs- oder Tag-Nummer an.
Zeile 4 zeigt den Kommunikationsstatus an.
wird im Gerät gespeichert, um ein hohes Schutzniveau vor unbefugten Änderungen der
Konfiguration zu gewährleisten.

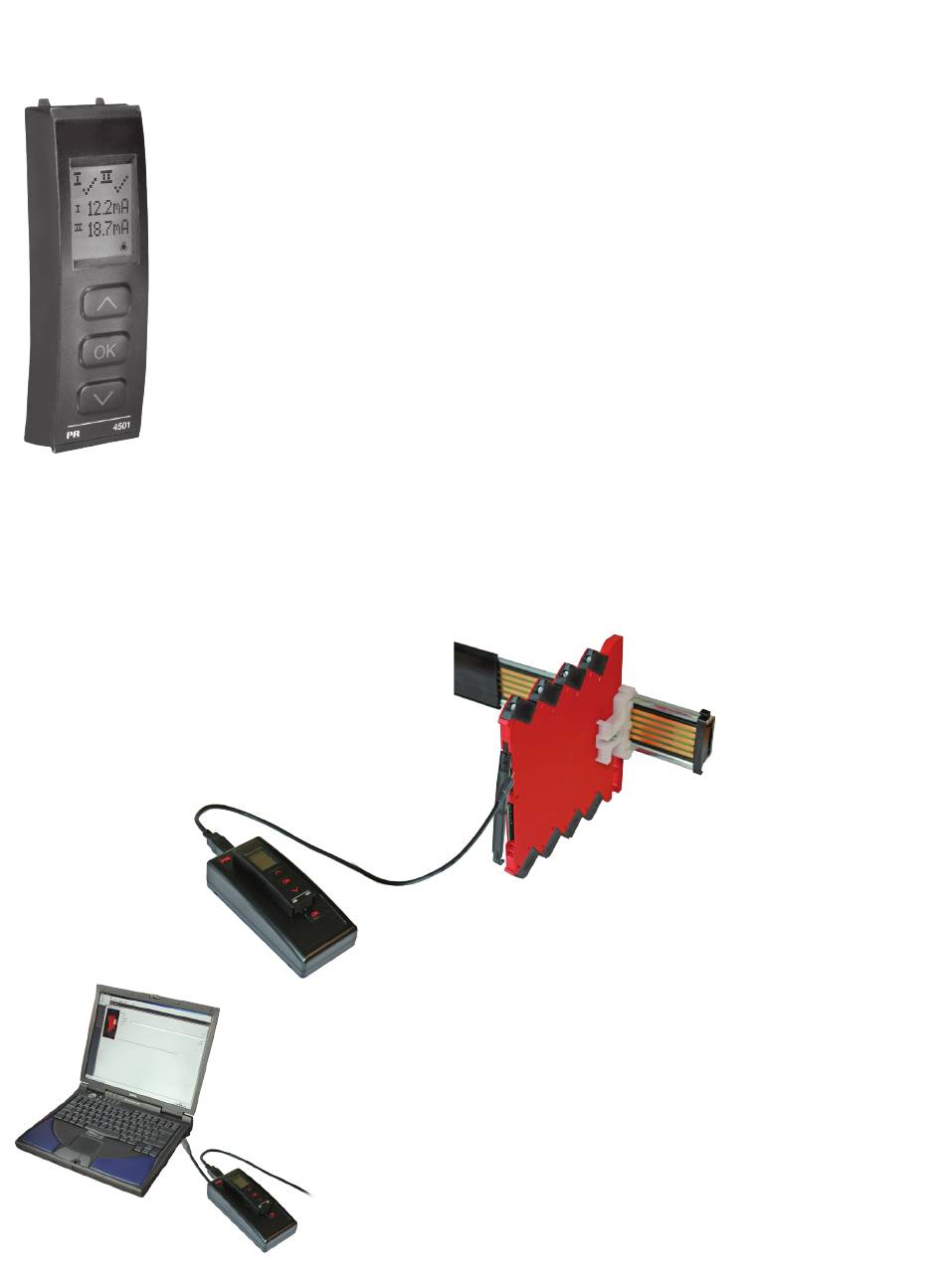

Adapter für ConfigMate 4590
4590
Nach Abschluss der Konfiguration des Geräts mit 4501 können die Parameter
auf das PC-basierte PReset-Programm übertragen werden. Das mitgelieferte
USB-Kabel stellt eine Verbindung zwischen ConfigMate 4590 und dem USB-
Anschluss des Computers her. Der PC erfasst dann automatisch den benötigten
Treiber über das Internet. Weitere Informationen zur Verwendung der PReset-
Software finden Sie im Handbuch des PReset 5909.
3114102-DE
