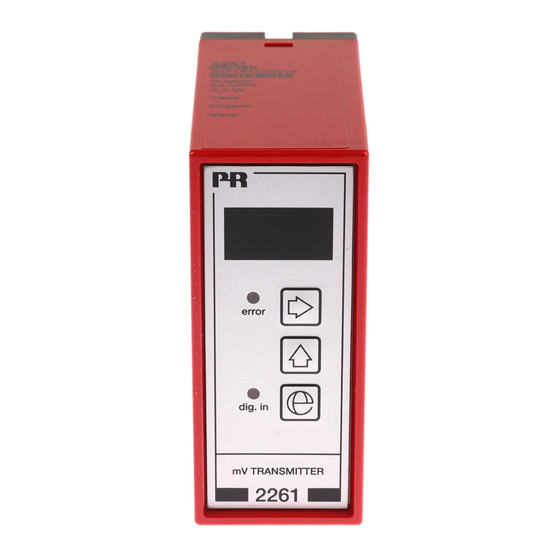

PR electronics 2261 Handbuch

Millivolt-signalgeber
Vorschau ausblenden Andere Handbücher für 2261:
Inhaltsverzeichnis

Werbung

Quicklinks

2 2 6 1
M i l l i v o l t - S i g n a l g e b e r
N r . 2 2 6 1 V 1 0 1 - D E
A b S e r i e n n r . : 9 7 0 1 0 6 0 0 1

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für PR electronics 2261

Inhaltszusammenfassung für PR electronics 2261

  • Seite 1 2 2 6 1 M i l l i v o l t - S i g n a l g e b e r N r . 2 2 6 1 V 1 0 1 - D E A b S e r i e n n r . : 9 7 0 1 0 6 0 0 1...
  • Seite 2 Vores motto »Signals the Best« er indbegrebet af denne filosofi – og din garanti for kvalitet. PR electronics A/S offers a wide range of analog and digital signal conditioning devices for industrial automation. The product range includes Isolators, Displays, Ex Interfaces, Temperature Transmitters, and Multifunctional Devices.

  • Seite 3: Inhaltsverzeichnis

    MILLIVOLT-SIGNALGEBER TYP 2261 INHALTVERZEICHNIS Verwendungsbereich ................Technische Merkmale ................Eingänge ....................Tarierung ....................Standard-Strom- / Spannungsausgang .......... Leuchtdiode für Fehlanzeige (Error) in der Gerätefront ..Umformerversorgung ................Fühler ......................Elektrische Daten ................... Bestellangaben ..................Hardwareprogrammierung ..............Blockdiagramm ..................Schleifendiagramm................. Programmierung / Bedienung der Drucktasten ......10 Funktionsbeschreibung (Anwendungswahl) .......

  • Seite 4: Verwendungsbereich

    Kabelzugkraftmessung Niveaumessung Signalumsetzung / -verstärkung 2261 verwandelt bipolare mV-Signale von Umformern, die direkt vom Gerät versorgt werden, in Standard-Strom- / Spannungssignale. Das Gerät ist für eine Verwendung in Wägezellen geeignet. Mit Hilfe der Verhältniskalibrierungsfunktion kann das Gewicht abgewogen werden, d. h. 0% und 100% werden kali briert, ohne dass man 0% oder 100% Belastung zur Verfügung hat.

  • Seite 5: Technische Merkmale

    Technische Merkmale Allgemeines 2261 ist mikroprozessorgesteuert und grundkalibriert, so dass man ohne Nachjustierung Eingang und Ausgang auf den gewünschten Signalbereich programmieren kann. Hiermit wird große Genauigkeit und Flexibilität gesichert. Die Benutzerschnittstelle besteht aus einem 3-stelligen Display und 3 Funktionstasten an der Gerätevorderseite, die zum Tarieren oder zum Ändern des Eingangs- / Ausgangsmessbereichs benutzt werden.

  • Seite 6: Leuchtdiode Für Fehlanzeige (Error) In Der Gerätefront

    Durch Kurzschließen der Kontaktstifte 2 und 3 kann das Spannungssignal zwischen den Kontaktstiften 2 und 1 abgenommen werden. Für Spannungssignale im Bereich 0...1 VDC wird ein 50-Ω-Shunt (DP 2-1) ver- wendet, im Bereich 0...10 VDC ein 500-Ω-Shunt (DP 2-2). Werden gleichzeitig sowohl Strom- als auch Spannungssignale verwendet, muss die mA-Schleife über den internen Shunt geerdet werden.
  • Seite 7 Hilfsspannungen: Umformerversorgung ..........5...13 VDC Belastung (max.) ............230 mA EMV-Immunitätseinfluss ........< ±0,5% d. Messspanne Relative Luftfeuchtigkeit ........< 95% RH (nicht kond.) Abmessungen (HxBxT) ......... 80,5 x 35,5 x 84,5 mm Schutzart ..............IP50 Gewicht ................ 130 g Elektrische Daten - Eingang: mV-Eingang: Messbereich ...............

  • Seite 8: Bestellangaben

    Spannungsbegrenzung ......... < 11,5 VDC Eingehaltene Richtlinien: Norm: EMV 2004/108/EG ..........EN 61326-1 EAC TR-CU 020/2011 ..........EN 61326-1 d. Messspanne = der gewählten Messspanne Bestellangaben Type 2261 Hardwareprogrammierung Ausgangsbereich MENÜ 4.3 0...10 mA 0...20 mA 0...500 mV 0...1000 mV 0...5 V...

  • Seite 9: Blockdiagramm

    BLOCKDIAGRAMM 2261V101-DE...

  • Seite 10: Schleifendiagramm

    2261V101-DE...
  • Seite 11 2261V101-DE...

  • Seite 12: Programmierung / Bedienung Der Drucktasten

    PROGRAMMIERUNG / BEDIENUNG DER DRUCKTASTEN Allgemeines Die Programmierung ist menügesteuert. Die Hauptmenüs sind im Niveau 0 (X.0) und die Untermenüs im Niveau 1 (X.1...X.5) numeriert. Unter jedem Untermenü befindet sich ein Eingabemenü. Der Aufbau ist so ausgeführt, dass die am häufig- sten verwendeten Menüs in der Nähe des Normalzustandsmenüs 0.0 liegen.

  • Seite 13: Efs/Dfs - Front Setting Aktivieren /Deaktivieren

    0.0 NORMALZUSTAND - In der Anzeige erscheint der Eingangswert in % der Eingangsmessspanne. Die Anzeige übernimmt diesen Zustand beim Einschalten (power ON) oder wenn innerhalb von 2 Minuten keine Taste aktiviert worden ist. tAR - Tarierung Bei Wahl des Untermenüs 5.1 {tLO oder tHI} wird durch Drücken der Taste für mehr als 2 Sekunden der Eingangswert auf den Wert tariert, den er zum Aktivierungszeitpunkt hat.

  • Seite 14: Cal - Einstellen Der Kalibrierungswerte

    Einstellung Überlastbereichs beeinflusst Analog- ausgang nicht. Wenn die Messung im Überlastbereich in das analoge Ausgangssignal eingehen soll, muss das Ausgangssignal für die eingestellte Eingangsmessspanne so gewählt werden, dass innerhalb des Ausgangs-Signalbereichs Platz für den Überlastbereich besteht (0...20 mA / 0...10 VDC). Beispiel: Ein Signal von 5...15 mV entspricht einem Gewicht von 0...1000 kg.

  • Seite 15: Out - Einstellen Des Analogausganges

    4.0 OUt - EINSTELLEN DES ANALOGAUSGANGES 4.1 OL - Niedrig - 0% - Einstellung des Analogausganges. Wahlzulässigkeit: Strom im Bereich 0,0... 20,0 mA oder Spannung im Bereich 0,0...10,0 VDC. 4.2 OH - Hoch - 100% - Einstellung des Analogausganges. Wahlzulässigkeit: Strom im Bereich 0,0...20,0 mA oder Spannung im Bereich 0,0...10,0 VDC.

  • Seite 16: Pas - Kennworteinstellung (Eingangscode)

    5.2 dIN - Wahl des digitalen Eingangstyps. Wahlmöglichkeit: PnP = Mechanischer Schalter oder offener Kollektor; Transistor an +24 VDC nPn = Mechanischer Schalter oder offener Kollektor; Transistor geerdet 5.3 SUP - Wahl der Versorgungsspannung für den Umformer Wahlzulässigkeit: 5,0...13 VDC. 5.4 PAS - Kennworteinstellung (Eingangscode) drücken.
  • Seite 17 Displays Programmable displays with a wide selection of inputs and outputs for display of temperature, volume and weight, etc. Feature linearization, scaling, and difference measurement functions for programming via PReset software. Ex interfaces Interfaces for analog and digital signals as well as HART signals between sensors / I/P converters / frequency ®...
  • Seite 18  www.prelectronics.com  sales-uk@prelectronics.com  www.prelectronics.com  sales-us@prelectronics.com  www.prelectronics.cn  sales-cn@prelectronics.com  www.prelectronics.be  sales-be@prelectronics.com Head office Denmark www.prelectronics.com PR electronics A/S sales@prelectronics.dk Lerbakken 10 tel. +45 86 37 26 77 DK-8410 Rønde fax +45 86 37 30 85...
