Montage und Demontage des Systems 3000

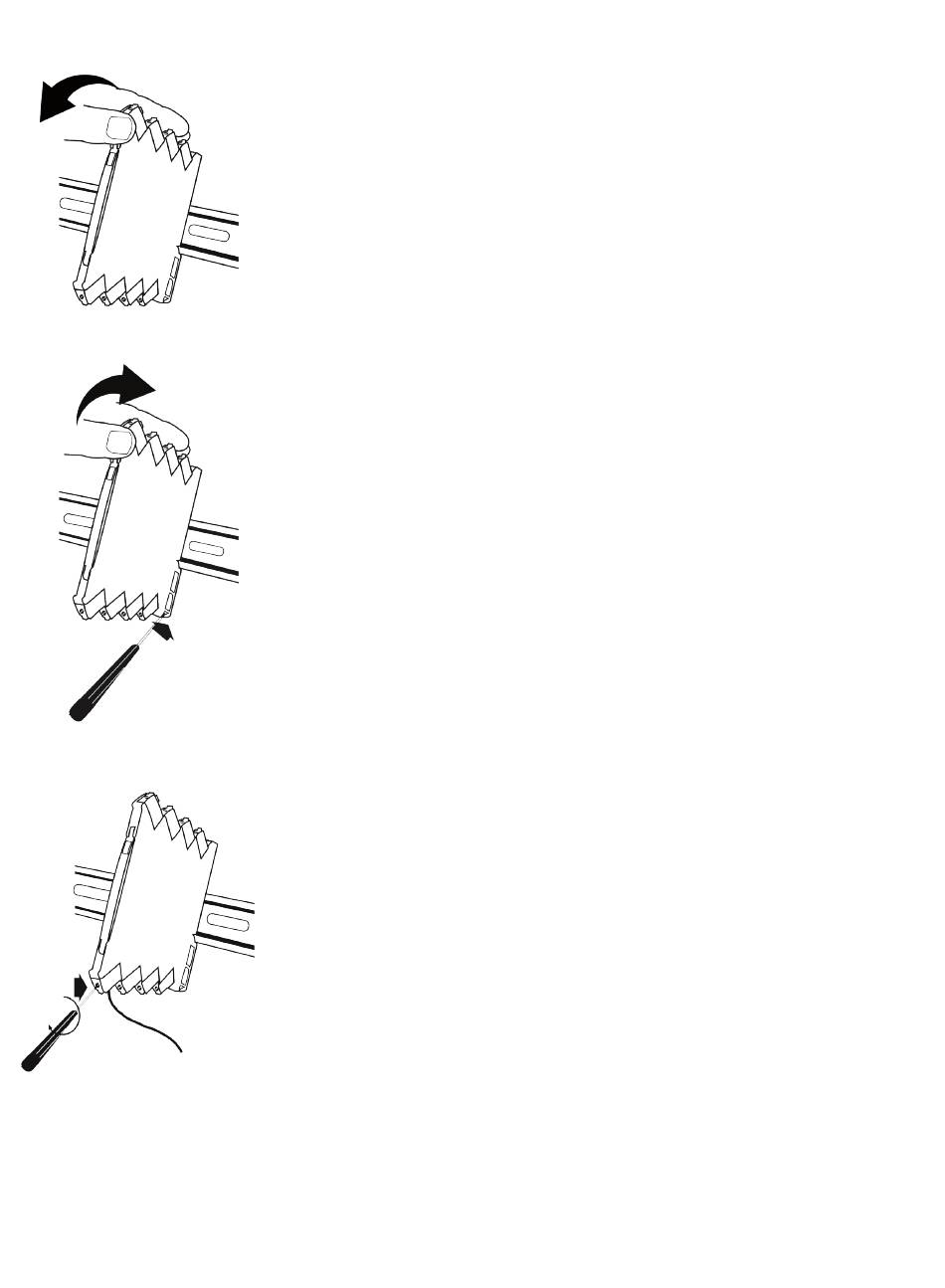

Abbildung 1:
Montage auf Hutschiene / Power Rail.
Das Gerät wird auf der Power Rail oder Hutschiene aufgeschnappt.
Abbildung 2:
Lösen von Hutschiene / Power Rail.
Zunächst ist die gefährliche Spannung von den Anschlussklemmen zu trennen.
Das Gerät wird von der Schiene gelöst, indem man den unteren Verschluss löst.
Abbildung 3:
Leitungsquerschnitt AWG 26-12 / 0,13 x 2,5 mm Litzendraht.
2
Klemmschraubenanzugsmoment 0,5 Nm.
8 3114102-DE
