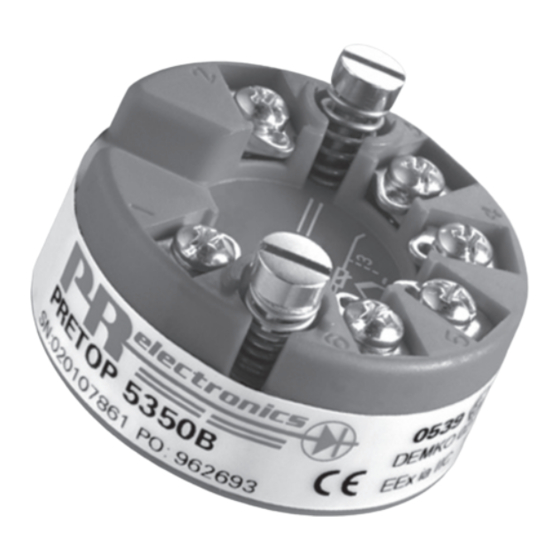

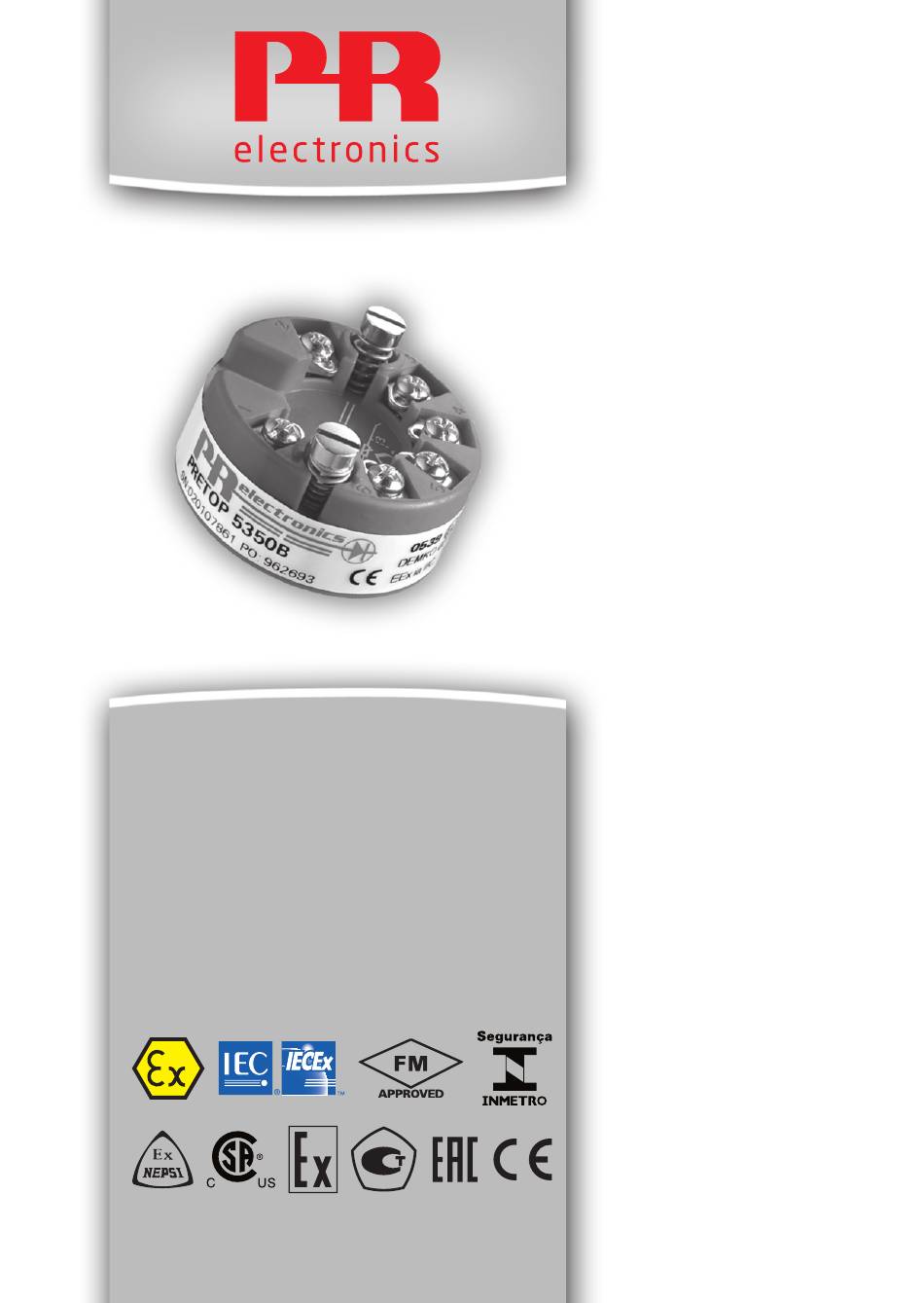

- Seite 1 5 3 5 0 PROFIBUS PA / FOUNDA TION Fieldbus Messumformer N r . 5 3 5 0 V 1 1 3 - D E S e r i e n n r . 1 5 2 0 1 8 4 3 6 - 1 8 1 8 1 5 0 0 0...
- Seite 2 »Signals the Best« er indbegrebet af denne filosofi – og din garanti for kvalitet. PR electronics A/S offers a wide range of analogue and digital signal conditioning devices for industrial automation. The product range includes Isolators, Displays, Ex Interfaces, Temperature Transmitters, and Universal Devices.
-
Seite 3: Inhaltsverzeichnis
PROFIBUS PA / FOUNDATION FIELDBUS MESSUMFORMER 5350 Inhaltsverzeichnis Verwendung....................Technische Merkmale ................Montage / Installation ................Anwendungen ..................Bestellangaben: 5350 ................Elektrische Daten ................... Anschlüsse, Eingang ................Anschlüsse, Ausgang ................Abmessungen ..................Montage von Fühlerleitungen ............Blockdiagramm ..................10 Businstallation ..................11 Appendix .................... -
Seite 4: Verwendung
Fieldbus Funktionsblöcke: 2 Analoge und 1 PID. OUNDATION • F Fieldbus Funktionalität: Basic oder LAS. OUNDATION Montage / Installation • Für DIN Form B Sensorkopf Montage. Im sicheren Bereich kann der 5350 auf einer DIN- Schiene mittels der PR-Armatur Typ 8421 montiert werden. 5350V113-DE... -
Seite 5: Anwendungen
ANWENDUNGEN oder WTH in Bus-Kommunikation TE in Bus-Kommunikation Widerstand in Bus-Kommunikation mV in Bus-Kommunikation Differenz, Redundanz oder Mittel; WTH, TE oder mV 5350V113-DE... -
Seite 6: Bestellangaben: 5350
Bestellangaben: 5350 Version 5350 Standard, Zone 2 ... : A ATEX, IECEx, FM, CSA, INMETRO & NEPSI ..: B *Zu beachten! Wenn der Simulationsmodus aktiviert werden soll, ist der PR Sim Pin Typ 8422 zu bestellen. - Seite 7 Grundwerte Grund- Temperatur- Eingangsart Genauigkeit koeffizient ≤ ±0,1°C ≤ ±0,002°C / °C Pt100 und Pt1000 ≤ ±0,15°C ≤ ±0,002°C / °C Ni100 Cu10 ≤ ±1,3°C ≤ ±0,02°C / °C Lin. R ≤ ±0,05 Ω ≤ ±0,002 Ω / °C ≤ ±10 µV ≤...
- Seite 8 . < 0,002 Ω / Ω Wirkung des Fühlerkabelwiderst. (3-/4-Leiter) Fühlerfehlererkennung .......... Ja Kurzschlusserkennung ........... < 15 Ω TE-Eingang: Min. Max. Wert Wert Norm +400°C +1820°C IEC584 -100°C +1000°C IEC584 -100°C +1200°C IEC584 -180°C +1372°C IEC584 -200°C +900°C DIN 43710 -180°C +1300°C IEC584...
- Seite 9 I.S.- / Ex-Zulassungen: ATEX 2014/34/EU ........... KEMA 02ATEX1318 X IECEx ................IECEx BVS 12.0035 X FM .................. FM-3015609 c CSA us ............... CSA-1418937 INMETRO ..............NCC 12.1009 X NEPSI 5350A ..............GYJ14.1100U 5350B ..............GYJ14.1101X EAC Ex TR-CU 012/2011 ........RU C-DK.GB08.V.00410 Eingehaltene Behördenvorschriften: EMV................
-
Seite 10: Anschlüsse, Eingang
ANSCHLÜSSE, EINGANG Eingang: WTH, 2-Leiter WTH, 3-Leiter WTH, 4-Leiter WTH, 2-Leiter Widerstand, Widerstand, Widerstand, WTH, 2- / 3-Leiter 2-Leiter 3-Leiter 4-Leiter Widerstand, TE, 2-Leiter TE, 3-Leiter 2- / 3-Leiter externe CJC externe CJC TE, interne CJC 2 x TE, 2 x TE, 2 x mV 2-Leiter CJC interne CJC... -
Seite 11: Anschlüsse, Ausgang
ANSCHLÜSSE, AUSGANG Ausgang: Bus-Verbindung Bus- Abschluss Segment- koppler Bus-Verbindung Bus- Abschluss Segment- koppler Abmessungen Montage von Fühlerleitungen ø 6 mm 20,2 mm 33 mm ø 44 mm Die Leitungen müssen zwischen den Metall- platten montiert werden. 5350V113-DE... -
Seite 12: Blockdiagramm
BLOCKDIAGRAMM Automatishce Busumschaltung 5350V113-DE... -
Seite 13: An Zusätzliche Segmentkopplern
BUSINSTALLATION PR5350A Segmentkoppler Versorgung PR5350A PR5350A max. 16 OUNDATION Bus- max. 32 PROFIBUS Abschluss Sicheres Bereich Ex-gefährdeter Bereich PR5350B Segmentkoppler, Ex PR5350B Versorgung, Ex An zusätzliche Segmentkopplern PR5350B max. 10 OUNDATION Bus- max. 10 PROFIBUS Abschluss 5350V113-DE... -
Seite 14: Appendix
APPENDIX ATEX Installation Drawing FM & CSA Installation Drawing No. 5350QE01 NEPSI Installation Drawing IECEX Installation Drawing INMETRO Instruções de Segurança 5350V113-DE... -
Seite 15: Atex Installation Drawing
ATEX Installation Drawing 5350QE01 LERBAKKEN 10, 8410 RØNDE DENMARK. WWW.PRELECTRONICS.COM ATEX Installationszeichnung 5350QA01-V3R0 5350B Für die sichere Installation ist Folgendes zu beachten: Das Gerät darf nur von qualifiziertem Personal eingebaut werden, das mit den nationalen und internationalen Gesetzen, Richtlinien und Standards auf diesem Gebiet vertraut ist. - Seite 16 5350QE01 LERBAKKEN 10, 8410 RØNDE DENMARK. WWW.PRELECTRONICS.COM Versorgung, Klemme 1,2 für Ex ia IIC Versorgung, Klemme 1,2 für Ex ib IIC Anwendung Anwendung FISCO Barriere mit Barriere mit Barriere mit Einheit Einheit in FISCO in FISCO Segment- < 0,84 W <...
- Seite 17 5350QE01 LERBAKKEN 10, 8410 RØNDE DENMARK. WWW.PRELECTRONICS.COM 5350A: Für die sichere Installation ist Folgendes zu beachten: Das Gerät darf nur von qualifiziertem Personal eingebaut werden, das mit den nationalen und internationalen Gesetzen, Richtlinien und Standards auf diesem Gebiet vertraut ist. Das Baujahr kann aus den ersten beiden Ziffern der Seriennummer ersehen werden.
