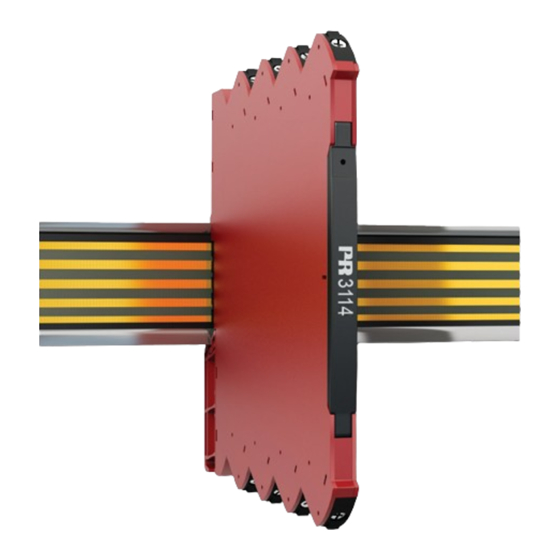

PR electronics 3114 Produkthandbuch
Universeller trennverstärker /messumformer
Vorschau ausblenden
Andere Handbücher für 3114:
- Produkthandbuch (30 Seiten) ,
- Bedienungsanleitung (36 Seiten)
Inhaltsverzeichnis
Werbung
Quicklinks
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für PR electronics 3114
Inhaltszusammenfassung für PR electronics 3114
- Seite 1 PERFORMANCE MADE SMARTER Produkthandbuch 3114 Universeller Trennverstärker / Messumformer ZONE 2 Zone 2 ZONE 2 / DIV 2 TEMPERATUR EX- SCHNITTSTELLEN KOMMUNIKATIONSSCHNITTSTELLEN MULTIFUNKTIONAL TRENNER ANZEIGEN Nr. 3114V105- DE A b S eriennr. : 211696 077...
-
Seite 2: Die 6 Grundpfeiler Unseres Unternehmens
Luftspalt eingebaut werden. Isolation Charakteristisch für die Anzeigen von PR electronics ist die Flexibilität und Robustheit. Weiterhin erfüllen die Displays nahezu alle Anforderungen zum Anzeigen von Prozesssignalen. Die Displays besitzen universelle Eingänge und eine universelle Spannungsversorgung. Sie ermöglichen eine branchenunabhängige Echtzeit-Messung Ihrer Prozessdaten und sind so entwickelt, dass sie selbst in besonders anspruchsvollen Umgebungen benutzerfreundlich und zuverlässig die notwendigen Informationen liefern. -
Seite 3: Inhaltsverzeichnis
Universeller Trennverstärker / Messumformer 3114 Inhaltsverzeichnis Warnung.................... -
Seite 4: Warnung
Nachbargeräten) zu achten, um den Schutz gegen elektrischen Schlag aufrechtzuerhalten. SPANNUNG Der hinter der Frontplatte des 3114 befindliche Anschluss ist mit den Eingangsklemmen verbunden, an denen es zu gefährlichen Spannungen kommen kann. Potenzielle Gefahr elektrostatischer Aufladung. Um das Risiko einer Explosion durch elektrostatische Aufladung des Gehäuses zu vermeiden, sollte nicht an den Geräten gearbeitet werden, ohne zuvor... -
Seite 5: Sicherheitsregeln
Anweisungen in dieser Installationsanleitung vertraut sind und diese befolgen. Sollten Zweifel bezüglich der richtigen Handhabung des Gerätes bestehen, bitte mit dem Händler vor Ort Kontakt aufnehmen oder alternativ mit PR electronics GmbH www.prelectronics.com Die Installation und der Anschluss des Gerätes haben in Übereinstimmung mit den geltenden Regeln des jeweiligen Landes bezüglich der Installation elektrischer Apparaturen zu erfolgen, z. B. -
Seite 6: Montage/Demontage Des Systems 3000
Das Gerät wird von der Schiene gelöst, indem man die untere Verriegelung nach unten bewegt. Der PR 3114 kann auf einer Hutschiene oder (gegebenenfalls) auf einer Power Rail angebracht werden. Wenn ein PR 3114 mit Power-Rail-Anschlüssen auf einer Standard-Hutschiene mit 7,5 mm installiert werden soll, so muss sichergestellt werden, dass die Köpfe der Schrauben, die zur Befestigung der Hutschiene verwendet werden,... -
Seite 7: Installation Auf Hutschiene / Power Rail
Geräte zur Versorgung können nach Anwendungsbedarf auf der Power Rail installiert werden. Kennzeichnung Die Frontplatte des PR 3114 ist zur Anbringung eines Etiketts mit einer Freifläche versehen. Diese Fläche misst 5 x 7,5 mm und eignet sich für Etiketten von Weidmüller MultiCard System, Typ MF 5/7,5. -
Seite 8: Flexible Versorgung
Geräte auf der Schiene mit Strom versorgt. Hinweis: PR 3114-N kann nur über die direkte Verdrahtung der Hutschiene an jedem Gerät versorgt werden. Merkmale der externen Sicherung: Die 2,5-A-Sicherung muss nach nicht mehr als 120 Sekunden bei 6,4 A abbrechen. -
Seite 9: Verwendung
Konfiguration • Konfiguration, Überwachung und Diagnose mit den abnehmbaren PR 4500-Kommunikationsschnittstellen mithilfe von ConfigMate PR 4590. Da der 3114 mit elektronischen Hardware-Schaltern versehen ist, muss das Gerät zur Einstellung der DIP-Schalter nicht geöffnet werden. • Die gesamte Konfiguration kann durch ein Passwort geschützt werden. -
Seite 10: Anschlüsse
Ausgang Versor- gung Keine Verbindung Rail, Versorgung + Eingangssignale Rail, Versorgung - Strom 1 Keine Verbindung Keine Verbindung Potentiometer Spannung Strom 2 Ausgangssignale Strom Spannung Versorgung Versorgung + Versorgung - Power Rail- Verbindungen (Nur Typ 3114 mit Power Rail-Option) 3114V105-DE... -
Seite 11: Spezifikationen
Universeller Trennverstärker / Mit Power Rail-Anschluss / Schraubklemmen 3114 Messumformer Versorgung via Schraubklemmen : -N Beispiel: 3114-N (Universeller Trennverstärker / Messumformer, Versorgung über Klemmen) Zubehör 4510 = Display/Programmierfront 4511 = Modbus-Kommunikationseinheit* 4590 = ConfigMate 9404 = Gerätehalter für Stromschiene *Hinweis: Die Kommunikationsschnittstelle PR 4511 (mit Serienummer > 221216001) unterstützt nur die Displayprogrammierung. - Seite 12 Sicherung ........400 mA SB / 250 VAC Isolationsspannung, Test .
-
Seite 13: Stromeingang
WTH, linearer Widerstand und Potentiometereingang: Eingangsart Mindestwert Höchstwert Standard Pt100 -200°C +850°C IEC 60751 Ni100 -60°C +250°C DIN 43760 Linearer Widerstand 0 Ω 10000 Ω Potentiometer 10 Ω 100 kΩ Eingang für WTH-Typen: Pt10, Pt20, Pt50, Pt100, Pt200, Pt250, Pt300, Pt400, Pt500, Pt1000 Ni50, Ni100, Ni120, Ni1000 Leitungswiderstand pro Leiter (max.), WTH . - Seite 14 Stromausgang: Signalbereich (Spanne) ....... . 0...23 mA Programmierbare Signalbereiche ......0...20 / 4...20 / 20...0 und 20...4 mA Belastung .
-
Seite 15: Konfiguration
Konfiguration Standard-Werkseinstellungen Eingang Eingangsart ........Temperatur Spannungseingang . -
Seite 16: Konfiguration Mit Dem Configmate Pr 4590
Konfiguration mit dem ConfigMate PR 4590 Zum Anschluss des Adapters die Frontplatte des PR 3114 öffnen und den Klinkenstecker in den entsprechenden Anschluss stecken. Eine Referenz für die komplette Menüstruktur und die Programmieroptionen finden Sie im Abschnitt „Flussdiagramm“ auf Seite 21. Weitere Informationen zu Navigation und Bedienung der PR 4500er-Kommunikationsschnittstellen finden Sie unter www.prelectronics.com/de/4500/. -
Seite 17: Displayanzeige Der Pr 4500 Der Fühlerfehlererkennung Und Eingangssignal Außerhalb Des Bereichs
Displayanzeige der PR 4500 der Fühlerfehlererkennung und Eingangssignal außerhalb des Bereichs Fühlerfehlerkontrolle: Gerät: Konfiguration Fühlerfehlererkennung: OUT.ERR=NONE. 3114 Sonst: Anzeige außerhalb des Bereichs (IN.LO, IN.HI): Wenn der gültige Bereich des A/D-Wandlers oder des Polynoms überschritten ist Eingang Bereich Anzeige Grenze IN.LO <... -
Seite 18: Fehleranzeigen
Keine Kommunikation NO.CO Keine Kommunikation Eingangsfehler – Eingangsanschluss prüfen IN.ER Fehlerebenen bei Messeingängen* und neu starten Offline-Konfigurationsmodus (3114 wird von Nur Programmiermodus – kein Ausgangssignal PROG. Kommunikationsschnittstelle betrieben)*** Aus dem EEprom gelesene Konfiguration ist mit Ungültiger Konfigurationstyp oder -version TY.ER Typ oder Version nicht kompatibel. -
Seite 19: Erweitertes Einstellungsmenü
Passwortschutz (PASS): Der Programmierzugang kann durch ein Passwort geschützt werden. Das Passwort wird im Gerät gespeichert, um ein hohes Schutzniveau vor unbefugten Änderungen der Konfiguration zu gewährleisten. Wenn das konfigurierte Passwort nicht bekannt ist, wenden Sie sich bitte an den Support von PR electronics – www.prelectronics.com/ contact. -
Seite 20: Einschalten
Einschalten 1 und 2 halten: Schaltet Zeile 3 Funktion A.Out / TAG um. (Einstellung ist flüchtig - Verwenden Sie zum Ändern und Speichern der Zeile 3 Funktion das Displayeinstellungsmenü.) 40.00 2-10 VOLT 0-10 CURR 1111 10.4 LIN.R 111.1 0000 POTM 0.2-1 11.11 *1.0... -
Seite 21: Flussdiagramm
Flussdiagramm Wenn 1 Minute lang keine Taste gedrückt wird, kehrt das Display in den Ausgangszustand 1.0 zurück, ohne die Konfigurationsänderungen zu speichern. 1 Wert erhöhen / nächsten Parameter auswählen. 2 Wert senken / vorherigen Parameter auswählen. 3 Den gewählten Wert speichern und zum nächsten Menü fortfahren. 3 gedrückt halten, um zum vorherigen Menü... -
Seite 22: Flussdiagramm, Erweiterte Einstellungen (Adv.set)
Flussdiagramm, erweiterte Einstellungen (ADV.SET) MEM, DISP, SAVE CAL, SIM, LOAD PASS, LANG SAVE SETUP MEMORY Txt 26 Txt 27 A.OUT DISP A.OUT SETUP CONTRA LINE 3 LIGHT TAGNO_ Txt 26 Txt 28 Txt 31 Txt 29 Txt 30 850.0 850.0 -200.0 -200.0 97.8... -
Seite 23: Übersicht Hilfetext
Übersicht Hilfetext [01] Passwort richtig einstellen [19] Ausgangsbereich 0-20 mA auswählen [02] Erweitertes Konfigurationsmenü öffnen? Ausgangsbereich 4-20 mA auswählen Temperatur-Eingang auswählen [03] Ausgangsbereich 20-0 mA auswählen Potentiometereingang auswählen Ausgangsbereich 20-4 mA auswählen Linearen Widerstands-Eingang auswählen Keine Fehleraktion auswählen – undefinierter [22] Stromeingang auswählen Ausgang bei Fehler... -
Seite 24: Betrieb & Fehlersuche
Betrieb & Fehlersuche Die Geräte der 3000er-Serie bieten mehrere Funktionen, die eine einfache Bedienung und eine effiziente Fehlerbehebung gewährleisten. Die Überwachung des Betriebszustands ist einfach über die LED auf der Vorderseite möglich. Statusanzeige der LED auf der Vorderseite Versorgung – grün Ausgang und Loop- Erforderliche Zustand... -
Seite 25: Installationsanleitung
Installationsanleitung UL-Einbau Nur Kupferleiter für 60/75°C verwenden. Leitungsquerschnitt ........AWG 26-12 UL-Dateinummer . -
Seite 26: Dokumentenverlauf
Dokumentenverlauf Die folgende Liste enthält Anmerkungen zum Versionsverlauf dieses Dokuments. Rev. ID Date Notes 1741 Modell 3114-N hinzugefügt. Spezifikationen für max. Leistungsbedarf und Verlustleistung hinzugefügt. PESO-/CCOE-Zulassung hinzugefügt. 2037 PESO-/CCOE-Zulassung aufgegeben. 2108 CCC-Zulassung hinzugefügt. ATEX- und IECEx-Zulassungen aktualisiert - Ex na in Ex ec geändert. - Seite 27 Wir engagieren uns für Ihre Zufriedenheit und bieten innerhalb des Gewährleistungszeitraums sowie eine weltweit INTELLIGENTE PERFORMANCE. einfach zugängliche Dokumentation. Weitere Informationen zu unserem Gewährleistungs- PR electronics hat seinen Unternehmenshauptsitz in programm oder Informationen zu einem Vertriebspartner Dänemark sowie Niederlassungen und autorisierte in Ihrer Nähe finden Sie unter prelectronics.de.
