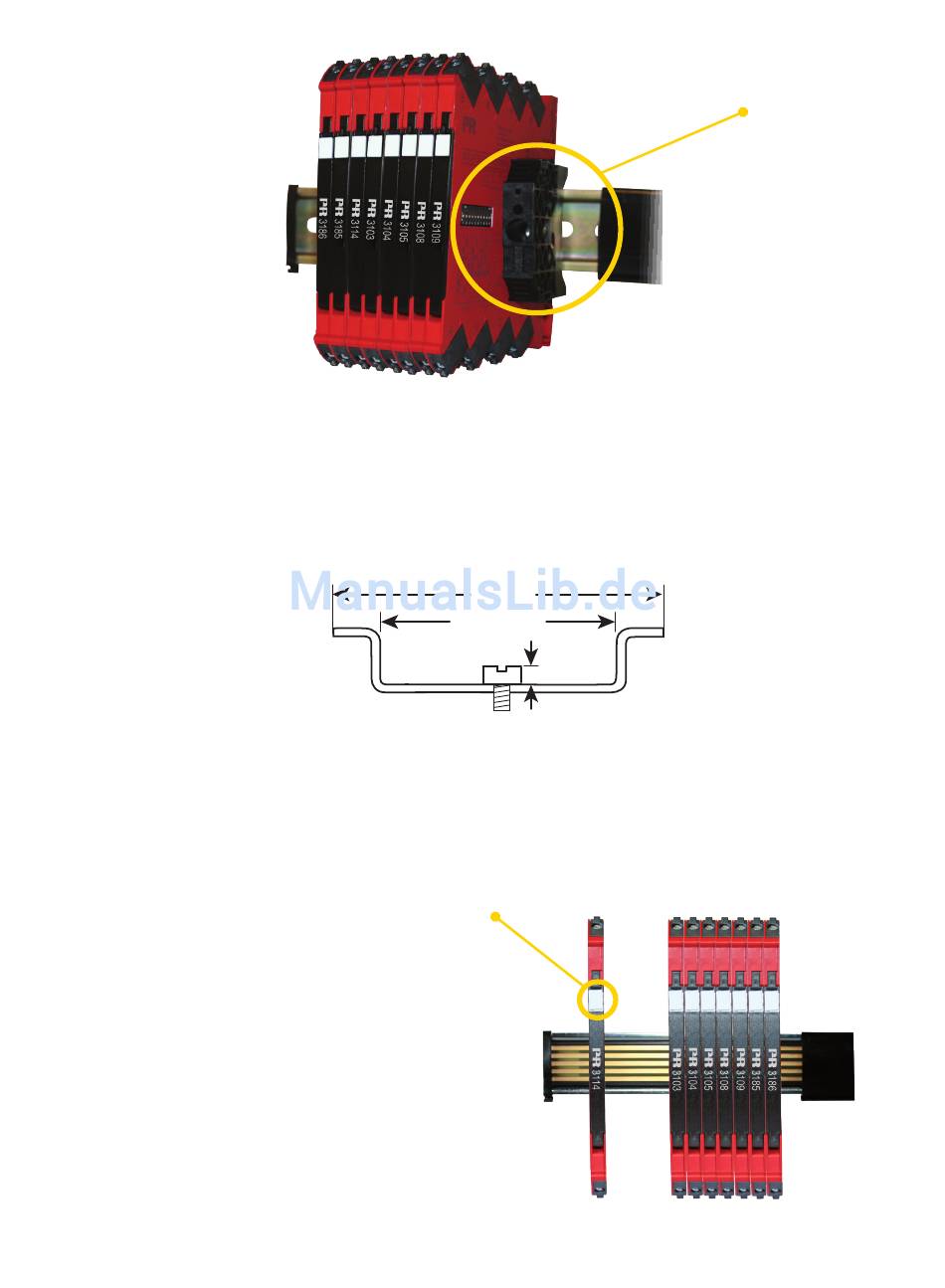

Die Geräte der 3000er-Serie können auf der Hutschiene oder der Power Rail (nur 3111, 3112 und 3113) installiert werden. Bei
Marine-Anwendungen müssen die Geräte durch einen Gerätehalter für die Stromschiene gestützt werden (PR-Teilenummer
9404). Geräte zur Versorgung können nach Anwendungsbedarf auf der Power Rail installiert werden.
Wenn Geräte des Typs 3111, 3112 oder 3113 mit Power-Rail-Anschluss auf einer Standard-Hutschiene installiert werden, so
muss beachtet werden, dass die Köpfe der Schrauben, die zur Befestigung der 7,5-mm-Hutschiene verwendet werden, kleiner
als 3,5 mm sein müssen, um einen Kurzschluss mit den Power-Rail-Anschlüssen der 3000er-Geräte zu vermeiden.
Die Power Rail kann über die Versorgungsklemmen versorgt werden.
Die Klemmen können einen Strom von max. 400 mA übertragen.
Kennzeichnung
Die Frontplatte der 3000er-Serie ist zur Anbringung eines
Etikettes mit einer Freifläche versehen. Diese Fläche misst
5 x 7,5 mm und eignet sich für Etiketten von Weidmüller
MultiCard System, Typ MF 5/7,5.
Installation auf Power Rail / Hutschiene
Versorgung der Power Rail
3000V103-DE
35 mm
> 24 mm
< 3,5 mm
Gerätehalter für
Stromschiene
9
