Die technischen Daten spezifizieren die maximal erforderliche Leistung bei nominalen Betriebswerten, z.B. 24 V
Versorgungsspannung, 60°C Umgebungstemperatur, 600 Ohm Last und 20 mA Ausgangsstrom.
Hutschienen-Lösung - Versorgungsbrücke:
Die Geräte können mit 24 VDC ±30% über
direkte Verdrahtung und Brücke zwischen
den Geräten versorgt werden.
Schutzsicherung: 2,5 A.
Schutzsicherung: 0,4 A.
Power Rail-Lösung #1:
Alternativ kann die 24 VDC-Versorgungs-
spannung über die Power Rail verteilt
werden, welche durch eines der
angeschlossenen Geräte des Typs 3000
eingespeist werden kann.
Hinweis:
3114-N kann nur über direkte Verdrahtung an den Klemmen versorgt werden.
(*) Merkmale der externen Sicherung:
Die 2,5 A-Sicherung muss nach nicht mehr als 120 Sekunden bei 6,4 A abbrechen.
Flexible Versorgung
Power Rail-Lösung #2:
Der Einspeisebaustein 3405 ermöglicht den
Anschluss einer Quelle mit 24 VDC/2,5 A auf
der Power Rail.
Schutzsicherung: 2,5 A.
Schutzsicherung: Befindet sich im PR 9410.

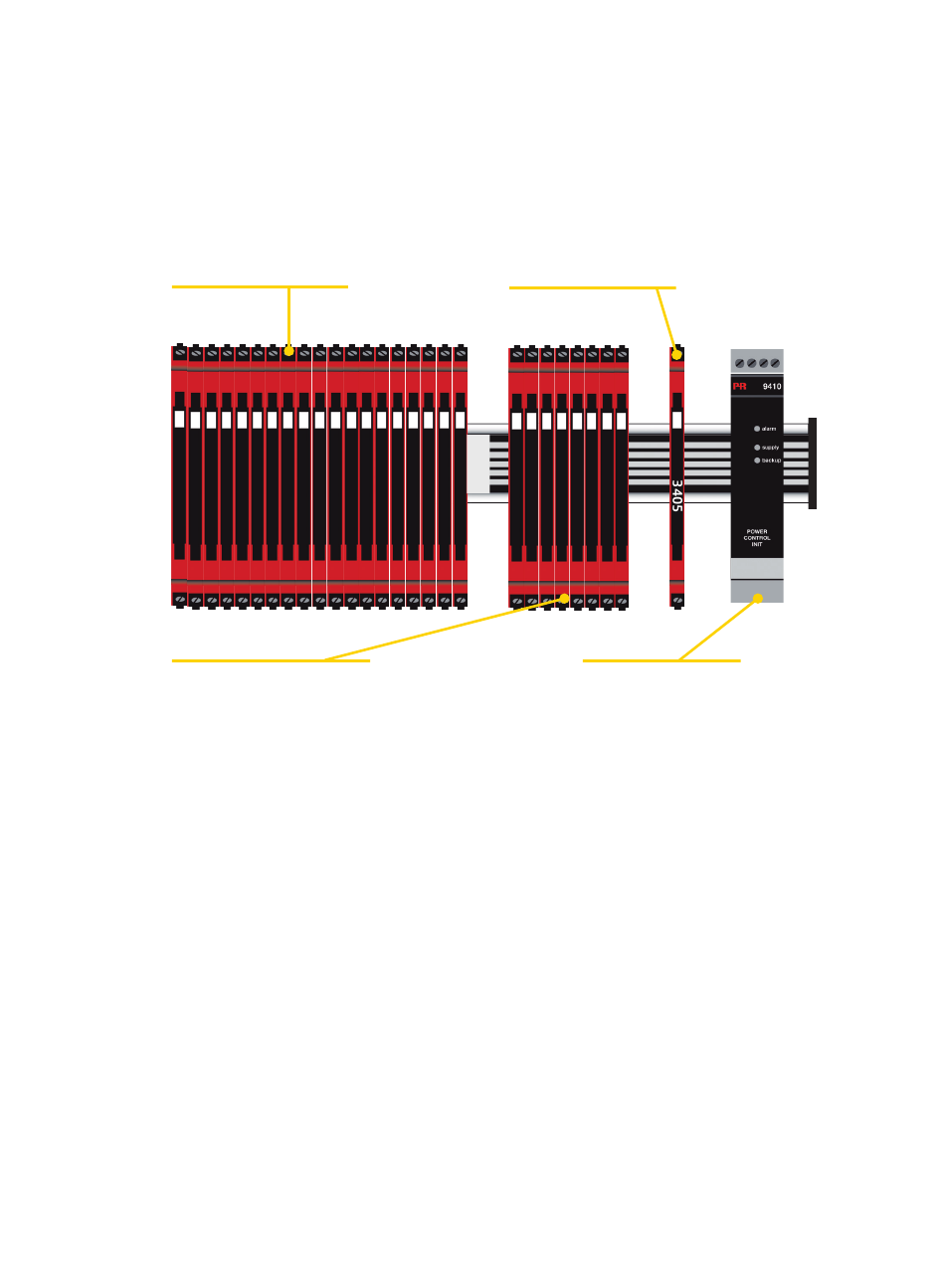

Power Rail-Lösung #3:
Die Power Control Unit 9410 kann die
Power Rail mit bis zu 96 W versorgen und
betreiben. Redundanter Aufbau durch
zwei Einspeisebausteine ist möglich.
